Диагностика неисправностей Преобразователь М 420 общего назначения с управлением вектором потока.
и меры по их устранению Руководство пользователя
116
Перегрузка по току при разгоне
Проверить замыкание на землю или короткое
замыкание выходного контура преобразователя
Устранить
неисправность
Да
Управление вектором
Да
Нет
Параметры двигателя определены
Определить параметры двигателя
Да
Время разгона слишком мало
Увеличить время разгона
Надлежащее увеличение крутящего
момента вручную или кривая
напряжение / частота
Подстроить увеличение
крутящего момента вручную
или кривую напряжение / частота
Нет
Установить напряжение в пределах
нормального диапазона
Да
Напряжение слишком низкое
Выбрать запуск с контролем
скорости вращения или запуск
после выключения двигателя
Да
Двигатель вращается
Во время разгона внезапно
увеличилась нагрузка
Снять дополнительную нагрузку
Модель преобразователя
недостаточно мощная

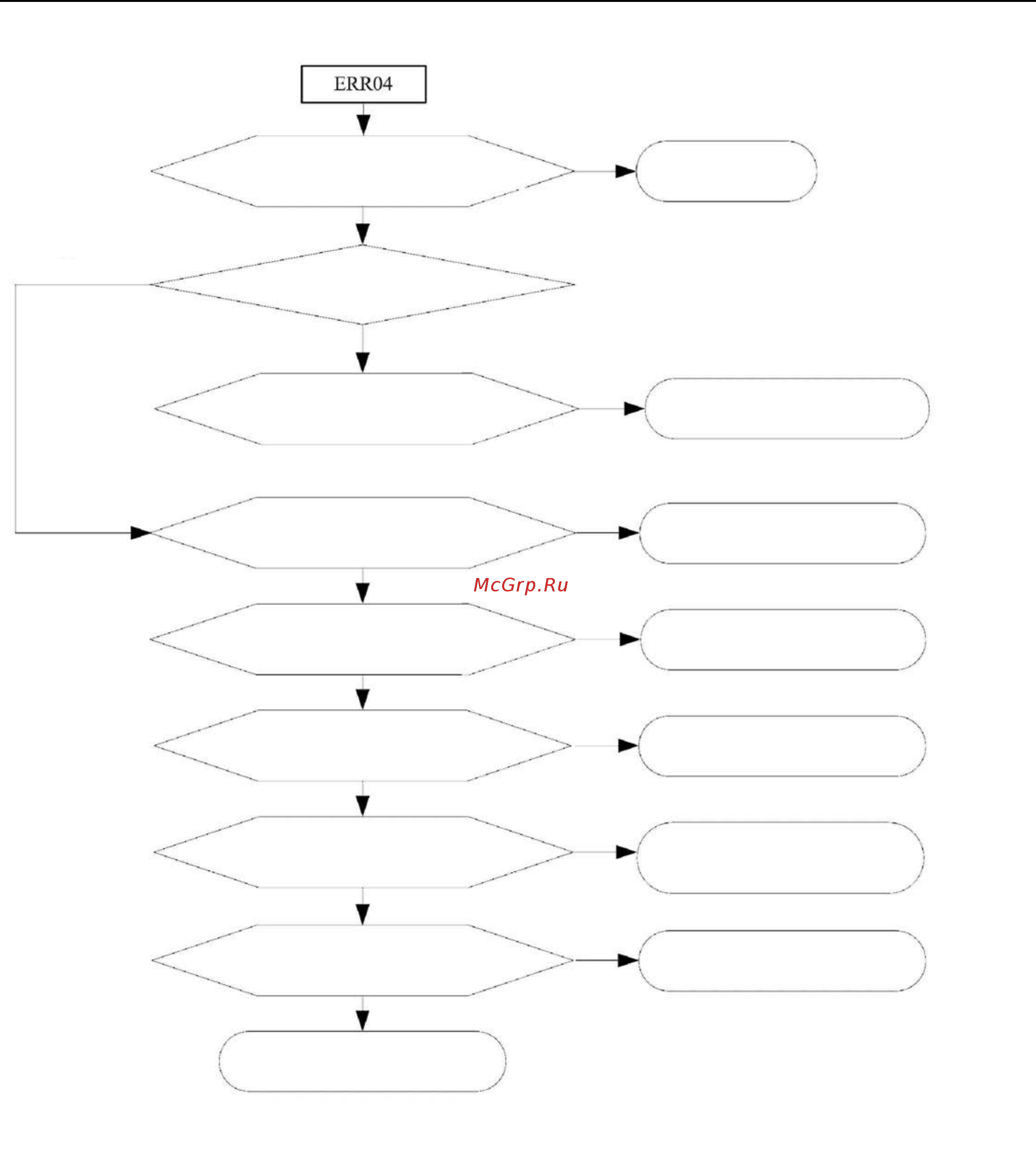

Рисунок 7-3. Перегрузка по току при разгоне (Err04)
Нет
Да
