Преобразователь М 420 общего назначения с управлением вектором потока. Эксплуатация и дисплей

Руководство пользователя

В трехуровневое меню входят наборы функциональных параметров (меню уровня 1) → код функции (меню

уровня 2) → установленное значение кода функции (уровень 3). Процедура работы с меню показана на

рисунке 4-2.

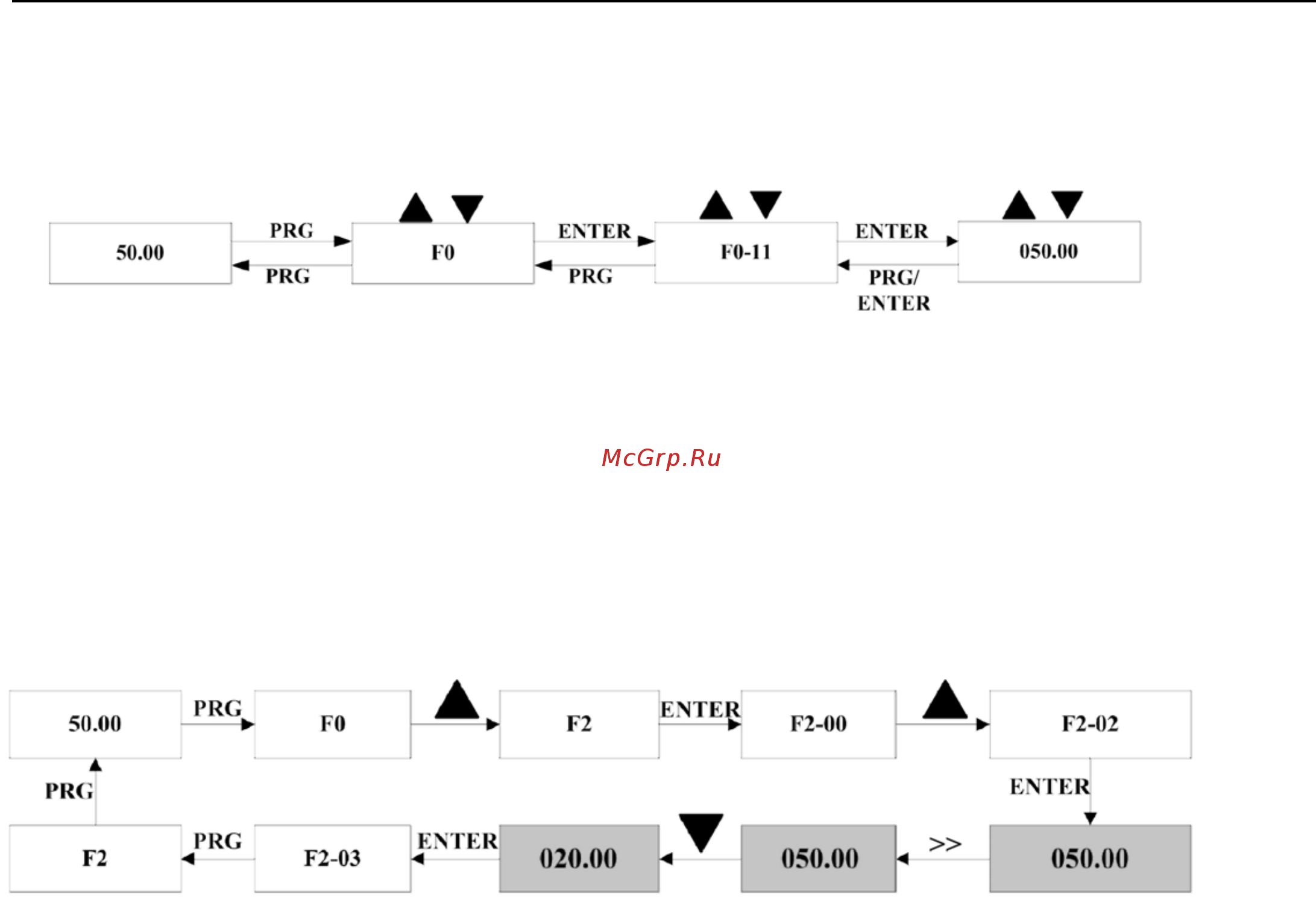

Рисунок 4-2. Процедура работы с трехуровневым меню

Предостережение: при работе в меню уровня 3 нажатие клавиши PRG или Enter приводит к переходу в меню

уровня 2. Различие между этими вариантами заключается в том, что при нажатии клавиши Enter установленный

параметр будет сохранен, произойдет переход в меню уровня 2, а затем произойдет автоматическое смещение к

следующему коду функции, тогда как при нажатии клавиши PRG произойдет переход в меню уровня 2 без

сохранения параметра, а затем возврат к текущему коду функции.

Пример: изменение кода функции F2-02 со значения 50.00H2 на 20.00H2 (жирным шрифтом помечен

мигающий бит)

Рисунок 4-3. Пример операции редактирования параметра

Предупреждение: в меню уровня 3, если у параметра нет мигающего бита, это означает, что код функции не

может быть изменен. Возможные причины:

1) код функции – это неизменяемый параметр, такой как параметр фактического обнаружения, параметр

текущей записи и др.;

2) код функции не изменяется в рабочем режиме, но может быть изменен в режиме останова.

4.3 Способ просмотра параметров состояния

В режиме останова и работы могут быть просмотрены многочисленные параметры состояния, можно

выбрать, отображать ли параметры через коды функций F7-29 (рабочие светодиодные параметры) или через F7-

30 (параметр останова) в соответствии с двоичными битами. Кодировка двоичными битами разъясняется в главе

6 F7-29 и F7-30.

В состоянии останова можно выбрать семь параметров состояния, а именно setup frequency (заданная

частота), bus voltage (напряжение шины), DI input status (состояние входа DI), DO output status (состояние выхода

DO), напряжение аналогового входа A 11, PLC running step (шаг работы PLC), при этом выбор отображаемого

параметра определяется последовательным нажатием клавиши shift
