Описание параметров Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
102
FA-09
Частота среза при левом
вращении
Заводская установка
по умолчанию
0,00 Гц
Диапазон установки
0,00 Гц~максимальная частота
FA-10
Предельное отклонение
Заводская установка
по умолчанию
0,01 %
Диапазон установки
0,00 %~ 100,00 %
Предельное отклонение: Если отклонение обратной связи PID находится в этом диапазоне,
PID прекращает подстройку.
5.12 Группа FB. Функция качающейся частоты
Функция качающейся частоты может найти применение в текстильной отрасли и отрасли
химволокна, а также в иных областях, в которых требуются функции поперечного перемещения и
намотки.
Функция качающейся частоты заключается в том, что выходная частота преобразователя возрастает и
уменьшается с заданной частотой относительно центральной частоты (команда задания частоты выбирается
с помощью F0-06 или F0-07). График изменения рабочей частоты представлен на следующем рисунке, при
этом амплитуда качания устанавливается параметрами FB-00 и FB-01. Если FB-01 установлен в 1, что
соответствует нулевой амплитуде качания, эта функция деактивизирована.
Режим задания частоты качания
Заводская установка
по умолчанию
0
FB-00
Диапазон установки
0
Относительно центральной частоты
1
Относительно максимальной частоты
Частота, Гц
Aw=Fset*FB-01
для текстиля
предел частоты
FH
Центральная
частота Fset
для текстиля
предел частоты
FL
Команда запуска
Команда
останова
+Aw
-Aw
Время нарастания треугольного сигнала
Частота перелома
для текстиля
=Aw*FB-02
Разгон в течение
Торможение в течение
Цикл изменения частоты FB-03
времени
разгона
времени торможения

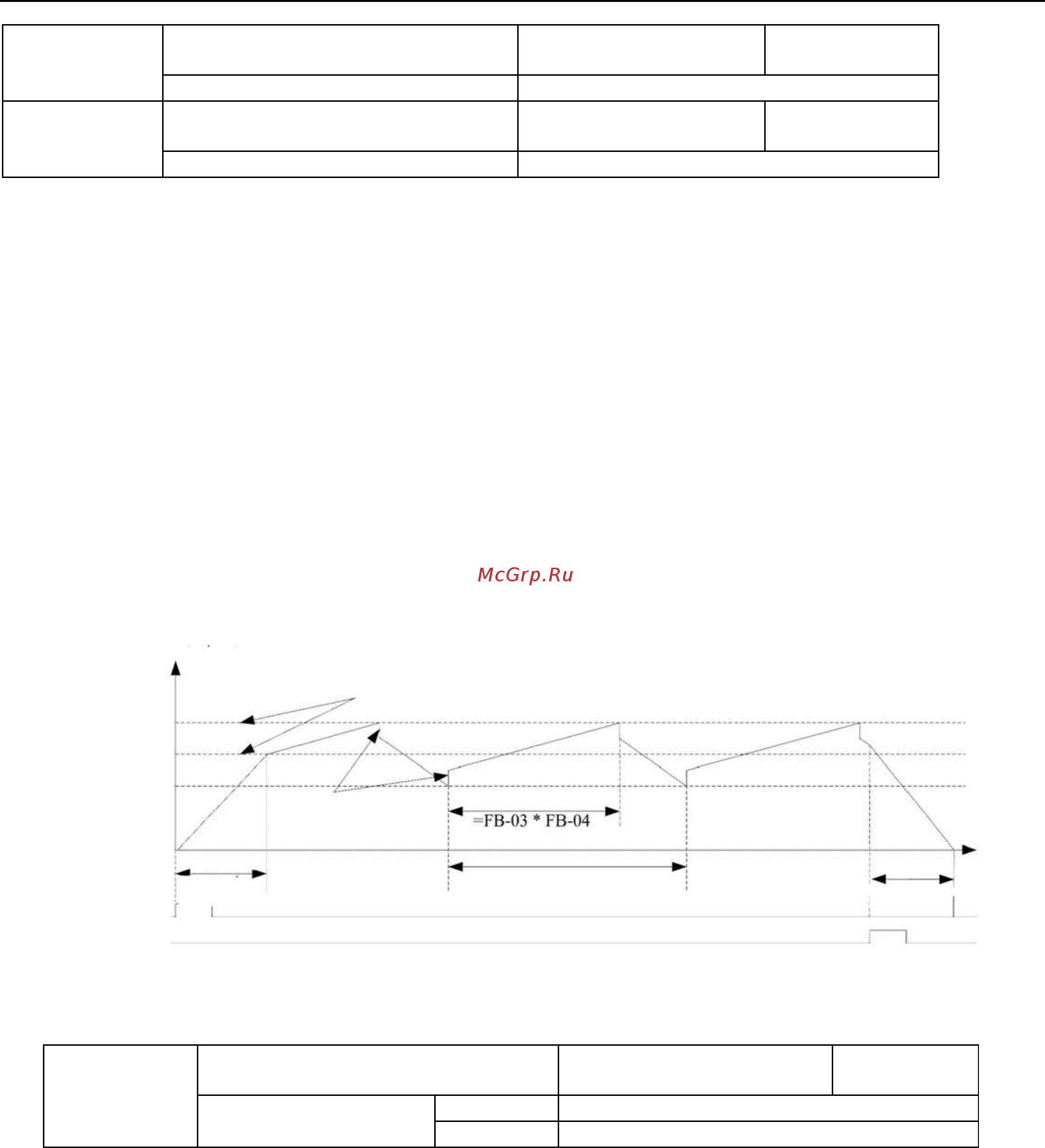

Рисунок 5-18. Диаграмма работы режима качающейся частоты
Этот параметр используется для выбора опорной точки амплитуды качания.
0: относительно центральной частоты (выбор источника частоты F0-07 или F0-06), и это система с
переменной амплитудой качания. Амплитуда качания зависит от центральной частоты (заданной
частоты).
