Механический и электрический монтаж Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
38
3.2.4 Контакты основных цепей и кабельная разводка
Опасность
1. Кабельная разводка должна выполняться только при положении ВЫКЛ включателя источника питания, в
противном случае возможно поражение электрическим током. .
2. Кабельная разводка может выполняться только профессиональными техниками, прошедшими обучение, в
противном случае возможно повреждение оборудования и травмы.
3. Должно быть обеспечено надежное заземление, в противном случае возможно поражение электрическим
током или пожар.
Предостережение
1. Следует обеспечить соответствие входного источника питания и номинала преобразователя, в противном
случае возможно повреждение преобразователя.
2. Следует обеспечить соответствие двигателя и преобразователя, в противном случае возможно повреждение
двигателя или срабатывание защиты преобразователя.
3. Не следует подключать источник питания к контактам U, V, W, это может повредить преобразователь.
4. Не следует подключать тормозной резистор непосредственно к контактам шины пост. тока (+) и (-), это
может вызвать возгорание.

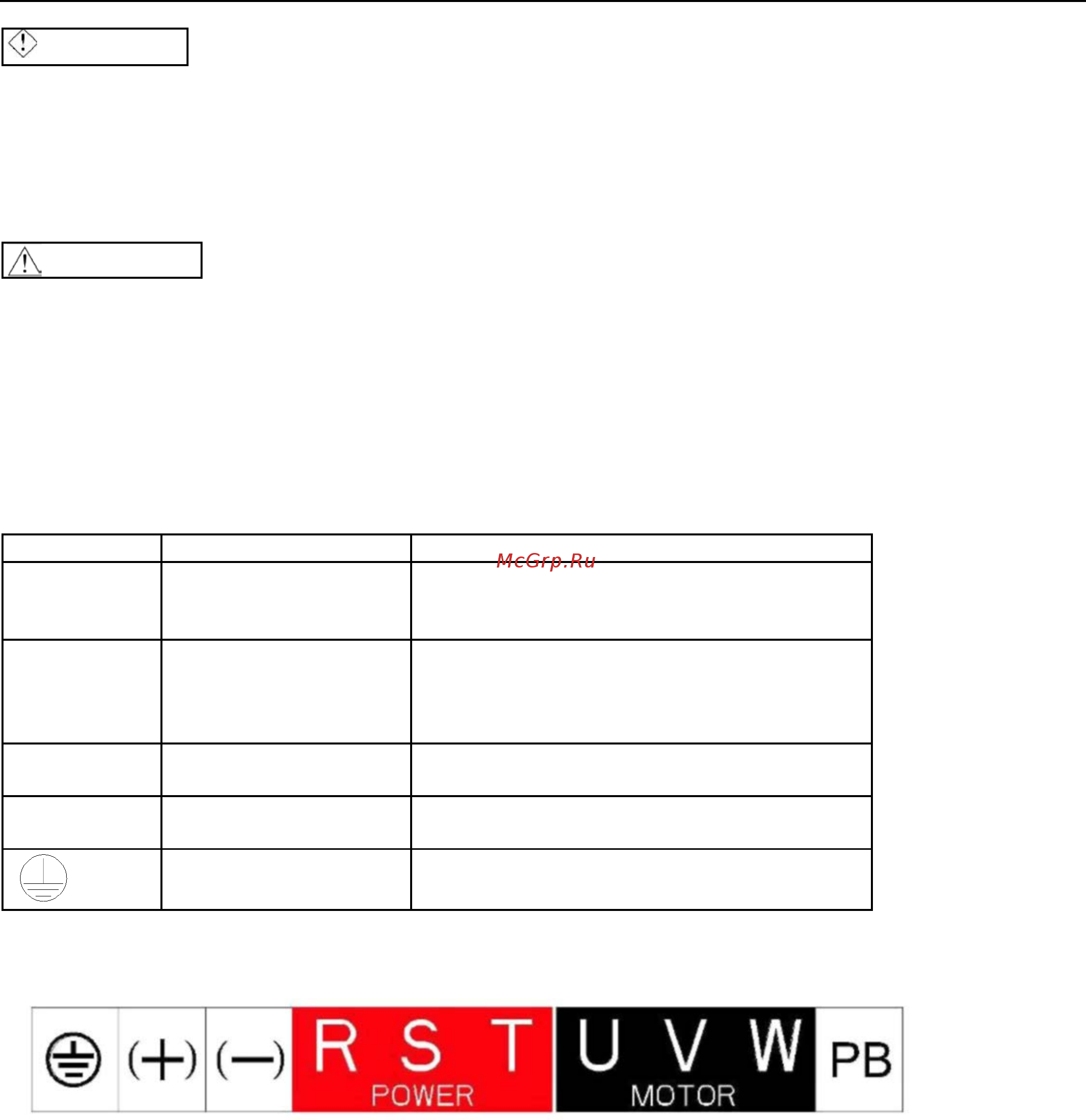

3.2.4.1 Описание контактов основных цепей однофазного преобразователя
Контакты
Наименование
Описание
LK L2
Однофазное питание,
контакт
подключения
Подключить к источнику однофазного
питания 200 В
(+), (-)
Отрицательный и
положительный
контакты шины пост.
тока
Точка подключения совместно используемой
шины пост. тока
(+), PB
Контакт подключения
тормозного резистора
Подключить к тормозному резистору
U> V> W
Выходной контакт
преобразователя
Подключить к трехфазному двигателю
Контакт заземления
Контакт заземления
3.2.4.2 Описание контактов основных цепей однофазного преобразователя
Обозначение контакта трехфазной основной цепи на 11 кВт
