Преобразователь М 420 общего назначения с управлением вектором потока. Механический и электрический монтаж
Руководство пользователя
29

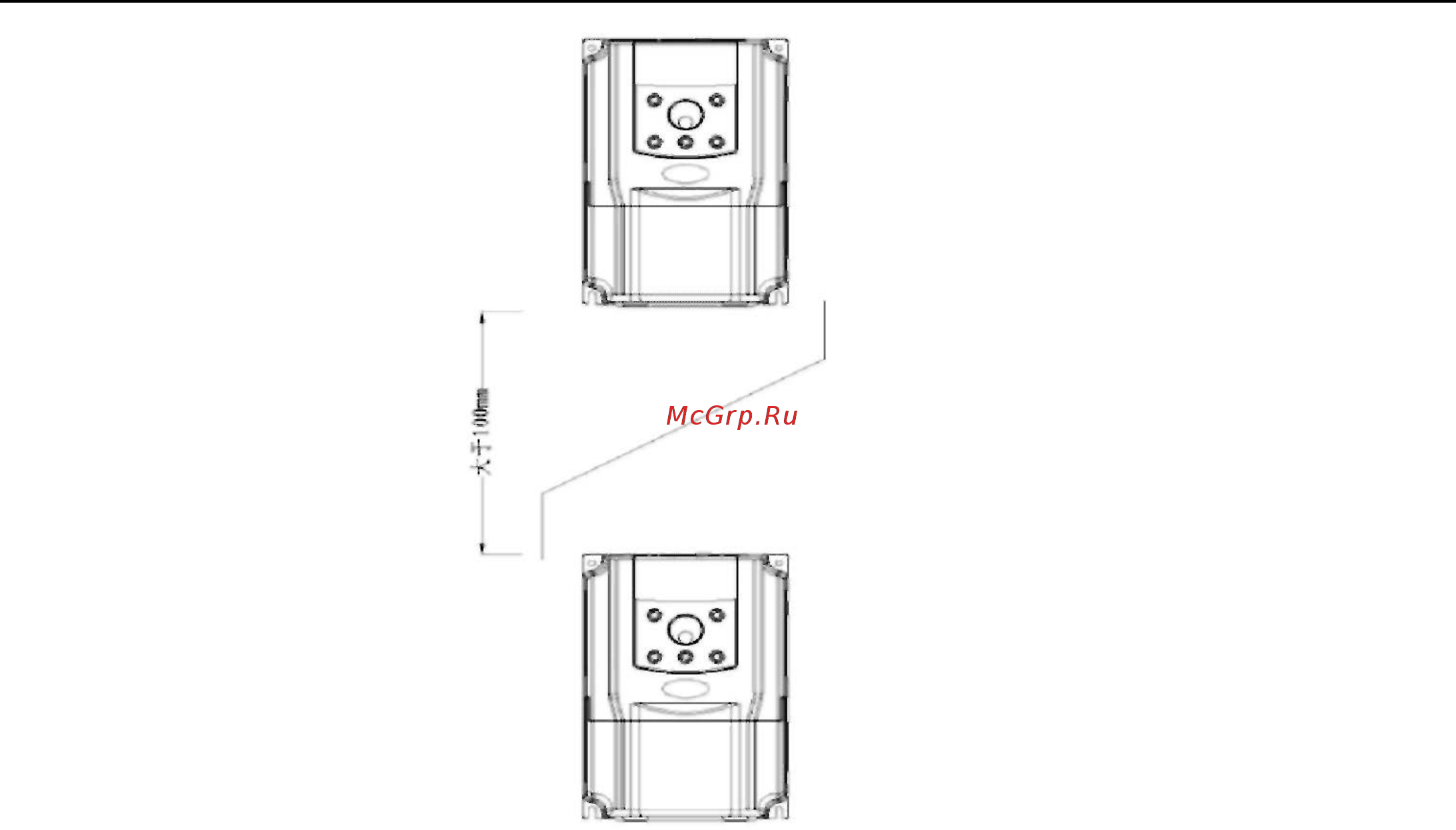

Рисунок 3-1. Схема монтажа преобразователя M420
3.1.2 При монтаже следует учитывать условия теплоотведения. Необходимо обратить внимание на
следующее:
1) Преобразователь должен монтироваться вертикально таким образом, чтобы обеспечить теплоотведение
сверху. Однако нельзя монтировать оборудование вверх ногами. Если в шкафу устанавливаются несколько
преобразователей, лучше монтировать их параллельно. Если требуется установка друг над другом, необходимо
смонтировать термоизолирующую пластину согласно чертежам для монтажа одиночного устройства и монтажа
при размещении друг над другом.
2) В обеспечение достаточного пространства для отведения тепла от преобразователя пространство для монтажа
должно соответствовать вышеприведенным чертежам. Однако при этом следует также учитывать условия
охлаждения других размещенных в шкафу устройств.
3) Монтажный кронштейн должен быть изготовлен из огнезащитных материалов.
4) Если в зоне установки присутствует металлическая пыль, рекомендуется установить снаружи шкафа радиатор.
В этом случае пространство герметизированного шкафа должно быть как можно больше.
3.1.3 Снятие и установка нижней крышки
