Преобразователь М 420 общего назначения с управлением вектором потока. Механический и электрический монтаж
Руководство пользователя
41
Рекомендуется подключать тормозной резистор не далее чем в пяти метрах. В противном случае возможно
повреждение преобразователя.
Подключение контактов Ρ и (+) внешнего реактора:
При монтаже преобразователя выше 90 кВт с внешним реактором следует удалить соединитель между
контактами Ρ и (+) и вместо него подключить реактор.
d) Выход преобразователя U, V и W
На стороне выхода преобразователя нельзя подключать конденсатор или разрядник, потому что это
приведет к частому срабатыванию защиты преобразователя или его повреждению. Если длина кабеля
между двигателем и преобразователем слишком велика, его распределенная емкость может вызвать
электрический резонанс, который повредит изоляцию двигателя или вызовет появление большого тока
утечки, служащего причиной срабатывания защиты преобразователя от перегрузки по току. При длине
кабеля более 100 метров на выходе должен быть установлен фильтр перем. тока.
e) Контакт заземления
Этот контакт должен быть надежно подключен, сопротивление проводника заземления не должно
превышать 0,1 Ом. В противном случае возможен отказ или повреждение преобразователя.
Контакт заземления и контакт N нейтрали источника питания не подлежат совместному использованию.
3.2.5 Контакты управления и кабельная разводка

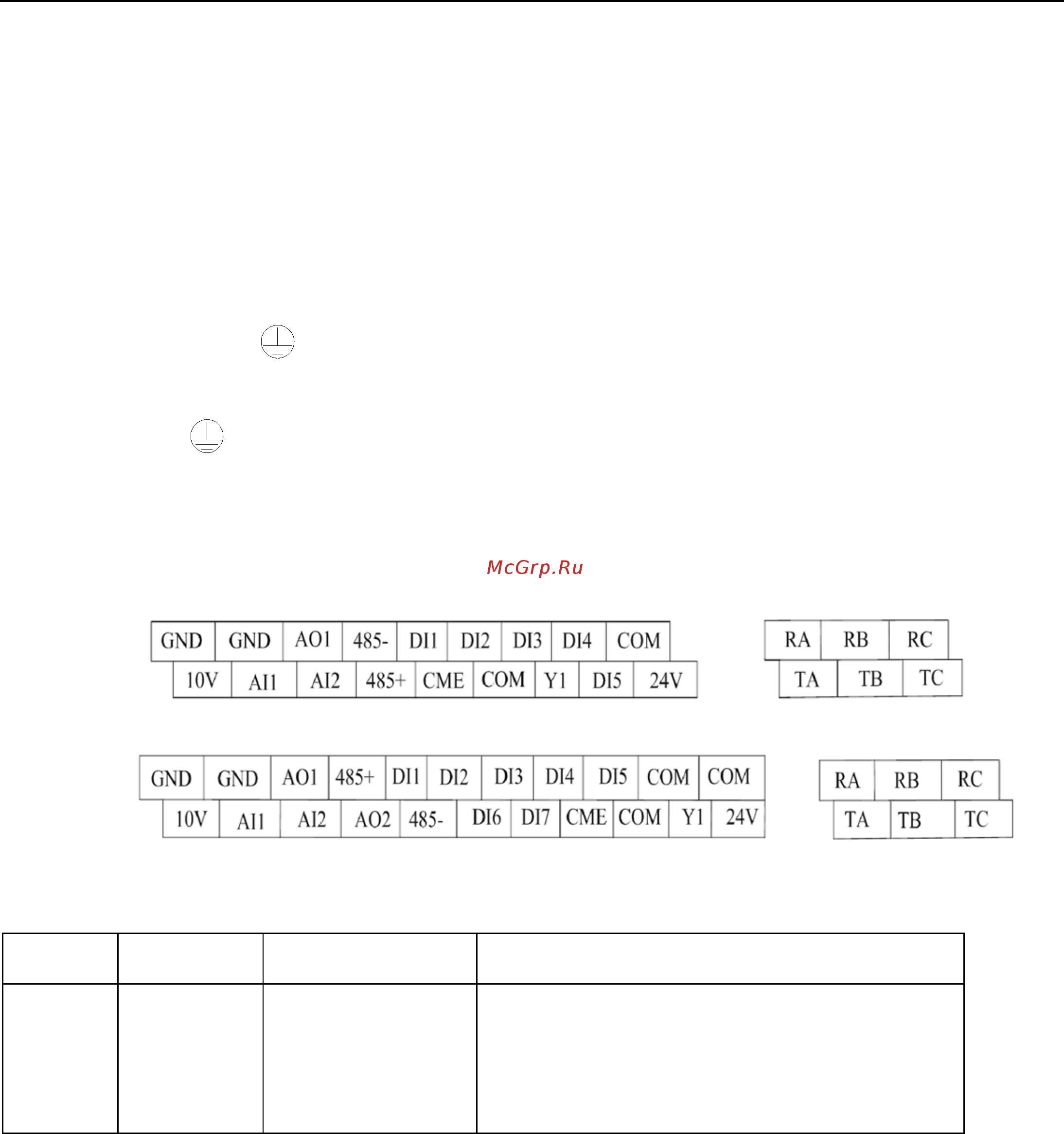

3.2.5.1 Организация контактов управления представлена на следующем рисунке:
Схема контактов управления для трехфазного 380 В 37 кВт
Схема контактов управления для трехфазного 380 В свыше 45 кВт
3.2.5.2 Описание назначения контактов управления
Таблица 3-3. Описание назначения контактов управления преобразователя M420
Тип
Контакт
Наименование
контакта
Описание назначения
Источник
питания
+10V-GND
Внешний контакт
источника
питания 10 В
Обеспечивает питание +10 В для внешних блоков,
максимальный выходной ток = 10 мА.
Обычно используется в качестве источника
рабочего напряжения внешнего потенциометра.
Диапазон сопротивлений потенциометра: от 1 кОм
до 5 кОм.
