Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
59
Верхняя частота
Заводская установка по
умолчанию
50,00 Гц
F0-16
Диапазон установки
От нижней предельной частоты F0-18 до максимальной
частоты F0-14
F0-17
Смещение верхнего
предела частоты
Заводская установка по
умолчанию
0,00 Гц
Диапазон установки
От 0,00 Гц до максимальной частоты F0-14
Если верхний предел частоты – это опорное аналоговое значение, этот параметр используется как смещение
аналогового значения, его опорное значение равно F0-14. Добавление смещения по частоте и аналогового
установленного значения верхней предельной частоты используется в качестве окончательного
установленного значения верхнего предела частоты.
F0-18
Нижний предел
частоты
Заводская установка по умолчанию
0,00 Гц
Диапазон установки
От 0,00 Гц до верхнего предела частоты F0-16
Преобразователь начинает работать на начальной частоте. Если при выполняющемся производственном
процессе опорная частота ниже нижнего предела частоты, преобразователь продолжает работу на частоте
ниже нижнего предела частоты0, и работает так до останова или до момента превышения частотой
нижнего предела частоты.
F0-23
Время разгона 1
Заводская
установка по
умолчанию
20 с
Диапазон установки
0,0 с ~ 3000,0 с
F0-24
Время торможения 1
Заводская
установка по
умолчанию
20 с
Диапазон установки
0,0 с ~ 3000,0 с
Время разгона 1 относится ко времени t1, требующемуся преобразователю для разгона с 0H2 до максимальной
выходной частоты (F0-14).
Время торможения 1 относится ко времени t2, необходимому для снижения скорости преобразователем с
максимальной выходной частоты до 0H2.
Fмакс
Fуст
Фактическое время
торможения
Фактическое время
разгона
Установленное время торм. t2
Установленное время разг. tl

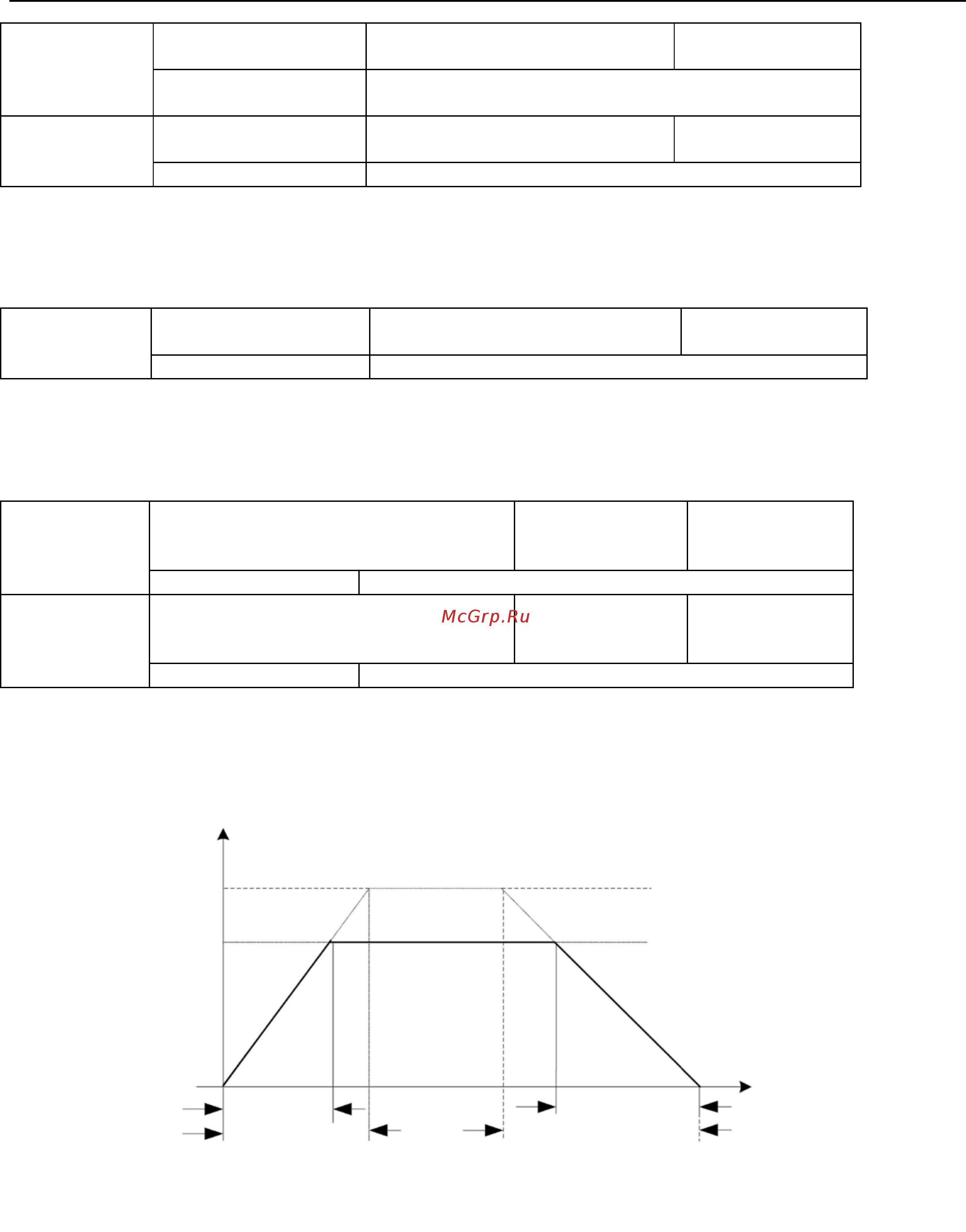

Рисунок 5-1. Диаграмма времени разгона и времени торможения
