Описание параметров Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
64
Время разгона = 0, S-образная функция неактивна.

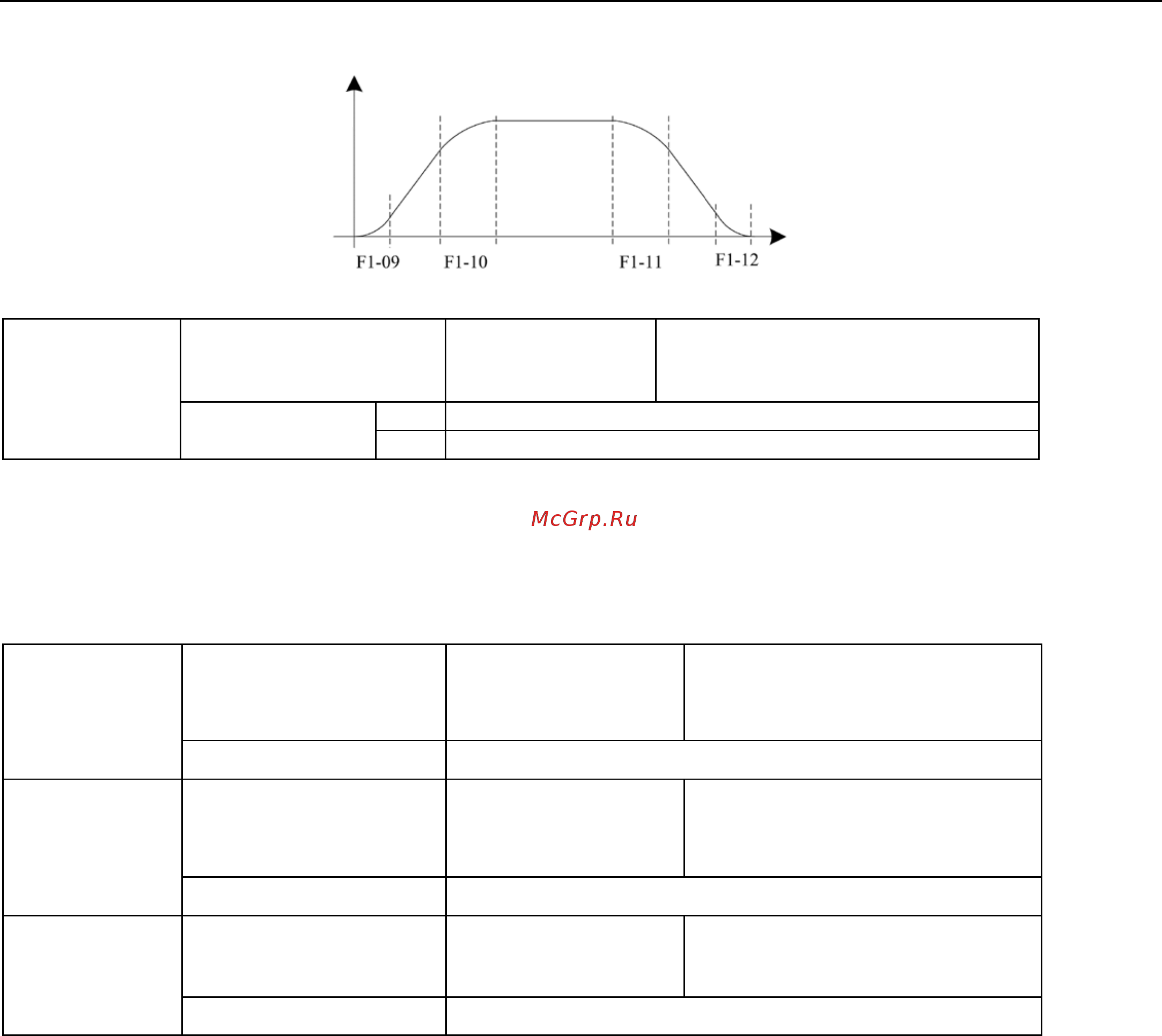

Рисунок 5-2. Диаграмма S-образного разгона и торможения
F1-13
Вариант останова
Заводская
установка по
умолчанию
0
Диапазон
установки
0
Плавный останов
1
Произвольный останов
0: плавный останов
По получении команды останова преобразователь понижает выходную частоту согласно режиму торможения и
указанному времени разгона и торможения и останавливается по достижении нулевого значения частоты.
l: произвольный останов
По получении команды останова преобразователь немедленно прерывает питание двигателя. Нагрузка
остановится исходя из е механических характеристик.
F1-14
Частота начала
торможения при
останове
Заводская
установка по
умолчанию
0,00 Гц
Диапазон установки
0,00 Гц ~ максимальная частота
F1-16
Пост. ток торможения
при останове
Заводская
установка по
умолчанию
0 %
Диапазон установки
0 % ~ 100 %
F1-17
Время пост. тока
торможения при
останове
Заводская
установка по
умолчанию
0 с
Диапазон установки
0,0 с ~ 36,0 с
Частота начала торможения пост. током при останове: в процессе останова с торможением, когда достигается
эта частота, начинается останов торможением пост. током.
Пост. ток торможения при останове: относится к добавляемой величине торможения пост. током. Чем выше это
значение, тем более эффективно торможение пост. током.
Время пост. тока торможения при останове: относится к добавляемому времени величины торможения пост.
током, если значение равно нулю, это говорит об отсутствии процесса торможения пост. током,
преобразователь остановится согласно данному
Fмакс
