Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
89
Рисунок 5-14. Схема работы уровня FDT
F7-24
Амплитуда появления
частоты при проверке
Заводская
установка по
умолчанию
0,0 %
Диапазон установки
0,0 % ~ 100,0 % от максимальной частоты
Когда выходная частота преобразователя достигает установленного значения частоты, эта функция может
использоваться для подстройки амплитуды при проверке, что показано на следующем рисунке.

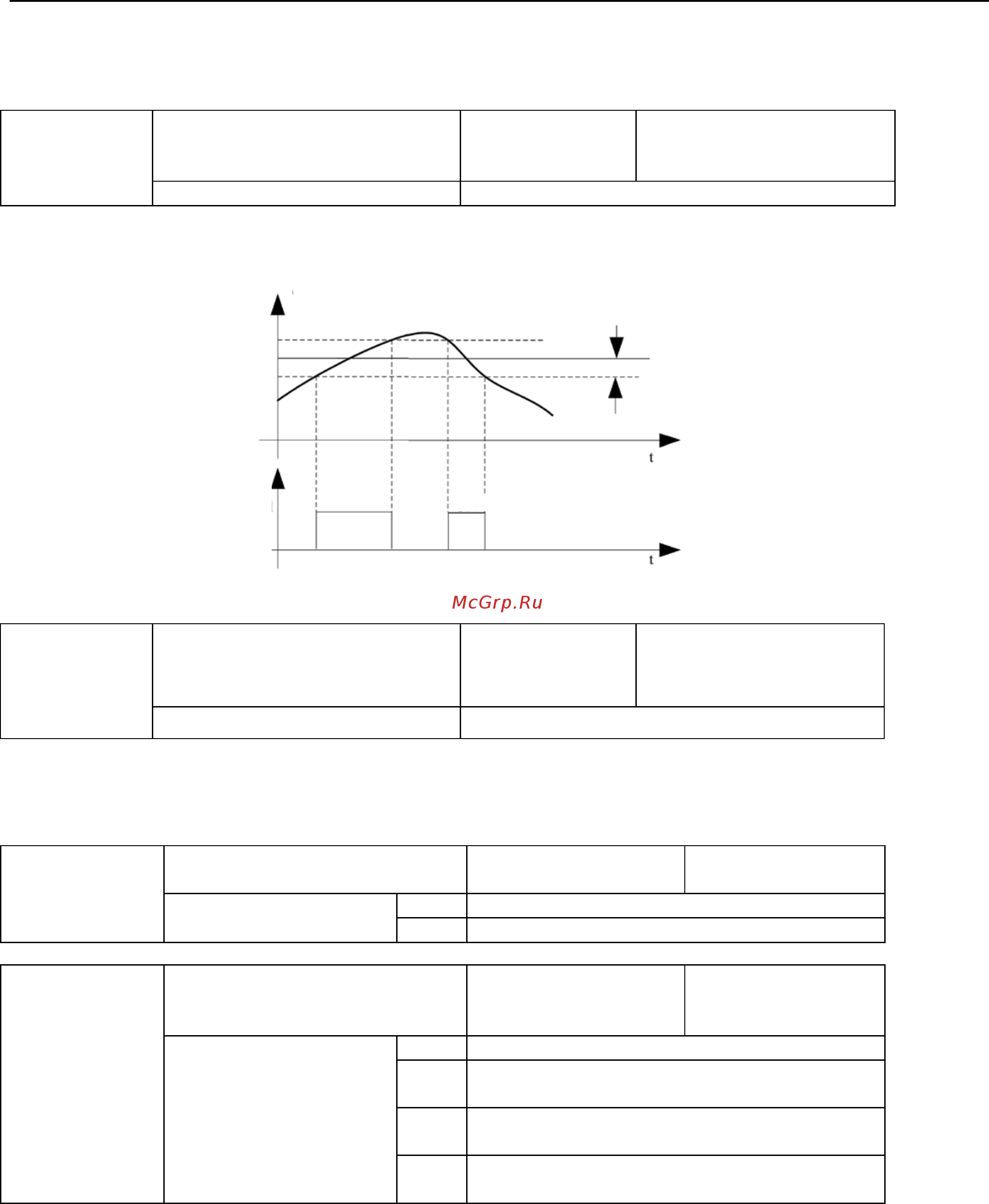

Рисунок 5-15. Схема проверки амплитуды
F7-25
Уровень скорости
кодировщика клавиатуры
Заводская
установка по
умолчанию
0
Диапазон установки
0–2
Используется для подстройки скорости кодировщика клавиатуры, изменение 0 → 2 означает более быструю
работу, когда подстройка скорости регулятора клавиатуры не используется, настройка этого параметра позволяет
добиться удобства работы.
F7-26
Время работы до
выбора действия
Заводская установка по
умолчанию
0
Диапазон установки
0
Продолжать работу
1
Останов
F7-27
Функция
останова/сброса
(STOP/RESET)
Заводская
установка по
умолчанию
0
Диапазон установки
0
Активна в режиме управления с клавиатуры
1
Функция останова активна при управлении от
контактов
2
Функция сброса при останове активна при
управлении от контактов.
3
Обе клавиши останова и сброса при останове
активны при управлении от контактов
Обнаруженная
амплитуда
Для текстиля
обнаружения
частоты
(реле DO1)
Выходная
частота
ВКЛ.
ВКЛ.
