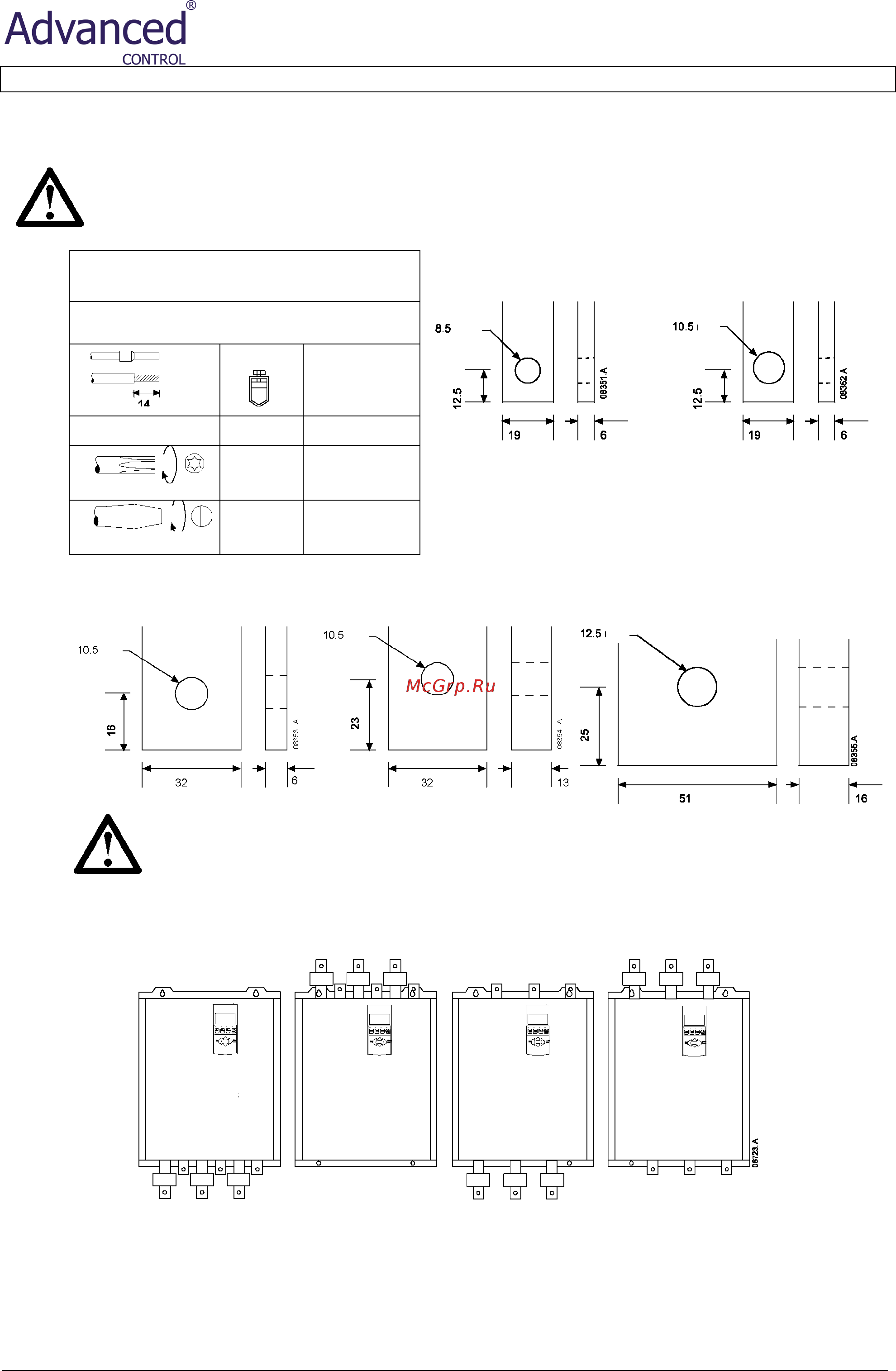

13 VersiStart i III
3.6 Выводы питания
Используйте только многожильные или одножильные медные провода, рассчитанные на 75°C.'
ПРИМЕЧАНИЕ
В некоторых блоках используются алюминиевые шины. При подключении выводов питания рекомендуется
полностью очистить площадь контакта (с помощью наждака или щетки из нержавеющей стали) и нанести
специальный герметик для предотвращения коррозии.
AC-VS i III 23~AC-VS i III 105 AC-VS i III 145
8,5 Нм (6,3 фут-фунтов)
AC-VS i III 170~AC-VS i III
220
8,5 Нм (6,3 фут-фунтов)
Подача питания (L1/T1, L2/T2,
L3/T3)
Размеры
кабелей
мм
2
AWG
6–50 10-1/0
(0,55) мм
(дюймов)
«Звездочка»
T20 x 150
Момент
Нм фут-фунтов
4 2,9
Плоский
шлиц
7 мм x 150
AC-VS i III 255N
17 Нм (12,5 фут-фунтов)
AC-VS i III 360N~AC-VS i III
930N
38 Нм (28,5 фут-фунтов)
AC-VS i III 1200N~AC-VS i III 1600N
58 Нм (42,7 фут-фунтов)
ПРИМЕЧАНИЕ
В некоторых блоках используются алюминиевые шины. При подключении выводов питания рекомендуется
полностью очистить площадь контакта (с помощью наждака или щетки из нержавеющей стали) и нанести
специальный герметик для предотвращения коррозии.
Шины в моделях AC-VS i III 360N ~ AC-VS i III 1600N могут прокладываться сверху или снизу. Подробные инструкции см. в
разделе «Процедура прокладки шин».
Вход / Выход Выход Вход
Вход / Выход Вход Выход
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
