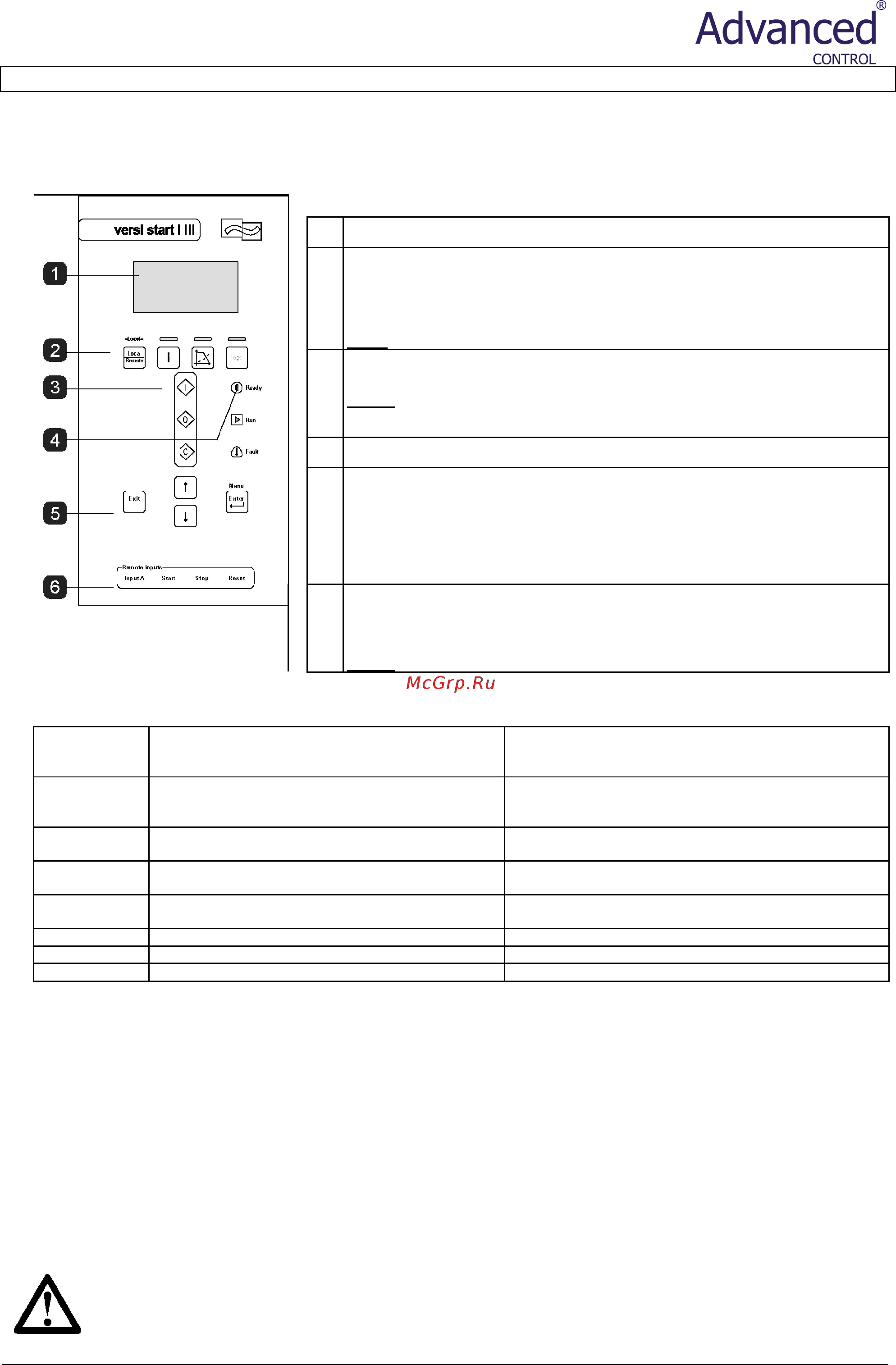

VersiStart i III 22
5. Эксплуатация
5.1 Клавиатура и обратная связь
5.1.1 Клавиатура
1
Четырехстрочный дисплей для отображения состояния и подробной
информации о программировании
2
LOCAL/REMOTE: используется для переключения между режимом локального
(Local) и дистанционного (Remote) управления
STATUS: используется для отображения состояния и прокрутки различных экранов
состояний
GRAPHS: используется для открытия графиков характеристик и для прокрутки
различных графиков характеристик
LOGS: используется для открытия журналов регистрации
3
Кнопки локального управления на устройстве плавного пуска:
START: используется для пуска двигателя
STOP: используется для останова двигателя
RESET: используется для сброса отключения (только в режиме локального
управления).
4
Светодиодные индикаторы состояния пускового устройства (подробную
информацию см. ниже)
5
Кнопки навигации по меню:
EXIT: используется для выхода из меню или параметра, либо для отмены
изменения параметра
ENTER: Используется для входа в меню или параметр, либо для сохранения
измененного значения параметра
▲ ▼: используется для перехода к следующему или предыдущему меню или
параметру, для изменения значения текущего параметра, либо для просмотра
экранов состояний или экранов с графиками.
1
6
Светодиодные индикаторы входов дистанционного управления
Используются следующие индикаторы:
INPUT A: активизирован программируемый вход A
START: активизирован вход дистанционного пуска
STOP: активизирован вход дистанционного останова
RESET: активизирован вход дистанционного сброса
Светодиодные индикаторы состояния пускового устройства
Обозначение
светодиодного
индикатора
Включен Мигает
Ready Двигатель остановлен, и пусковое устройство готово к
пуску.
Двигатель остановлен, и пусковое устройство ожидает
ввода значений задержки перед повторным пуском
(параметр 5A) или температуры двигателя (параметр 4F).
Run Двигатель находится в рабочем состоянии (на
двигатель поступает максимальное напряжение).
Выполняется пуск или останов двигателя.
Trip Пусковое устройство отключилось. Пусковое устройство находится в состоянии, близком к
отключению.
Local Пусковое устройство находится в режиме
локального управления.
–
Status Активизированы экраны состояний. –
Graphs Активизированы экраны графиков. Построение графиков приостановлено.
Logs Открыто меню журналов регистрации. –
Пусковое устройство находится в режиме дистанционного управления, то индикатор Local выключен.
Если все светодиодные индикаторы выключены, то на пусковое устройство не поступает управляющее напряжение.
5.1.2 Индикатор
На индикаторе отображается широкий диапазон информации о рабочих характеристиках устройства плавного пуска. В нижней
части экрана указывается информация о токе или мощности двигателя (согласно выбору в параметре 10J) в режиме реального
времени. С помощью кнопки STATUS или кнопок ▲ и ▼ выберите информацию, указываемую в верхней части экрана.
. Состояние пускового устройства
. Температура двигателя
. Ток
. Мощность двигателя
. Напряжение
. Информация о последнем пуске
. Дата и время
ПРИМЕЧАНИЕ
На показанных здесь экранах указаны значения
по умолчанию.
