55 VersiStart i III
8.4 Дополнительная схема отключения
В нормальном режиме работы управление устройством VersiStart i III выполняется с помощью сигнала, передаваемого по
двухпроводной линии (клеммы 56, 57).
Вход (клеммы 53, 55) подключается к внешней схеме отключения (например, низкий переключатель сигнализации о низком
давлении для системы накачки). При активизации внешней схемы устройство плавного пуска отключается, что приводит к
останову двигателя.

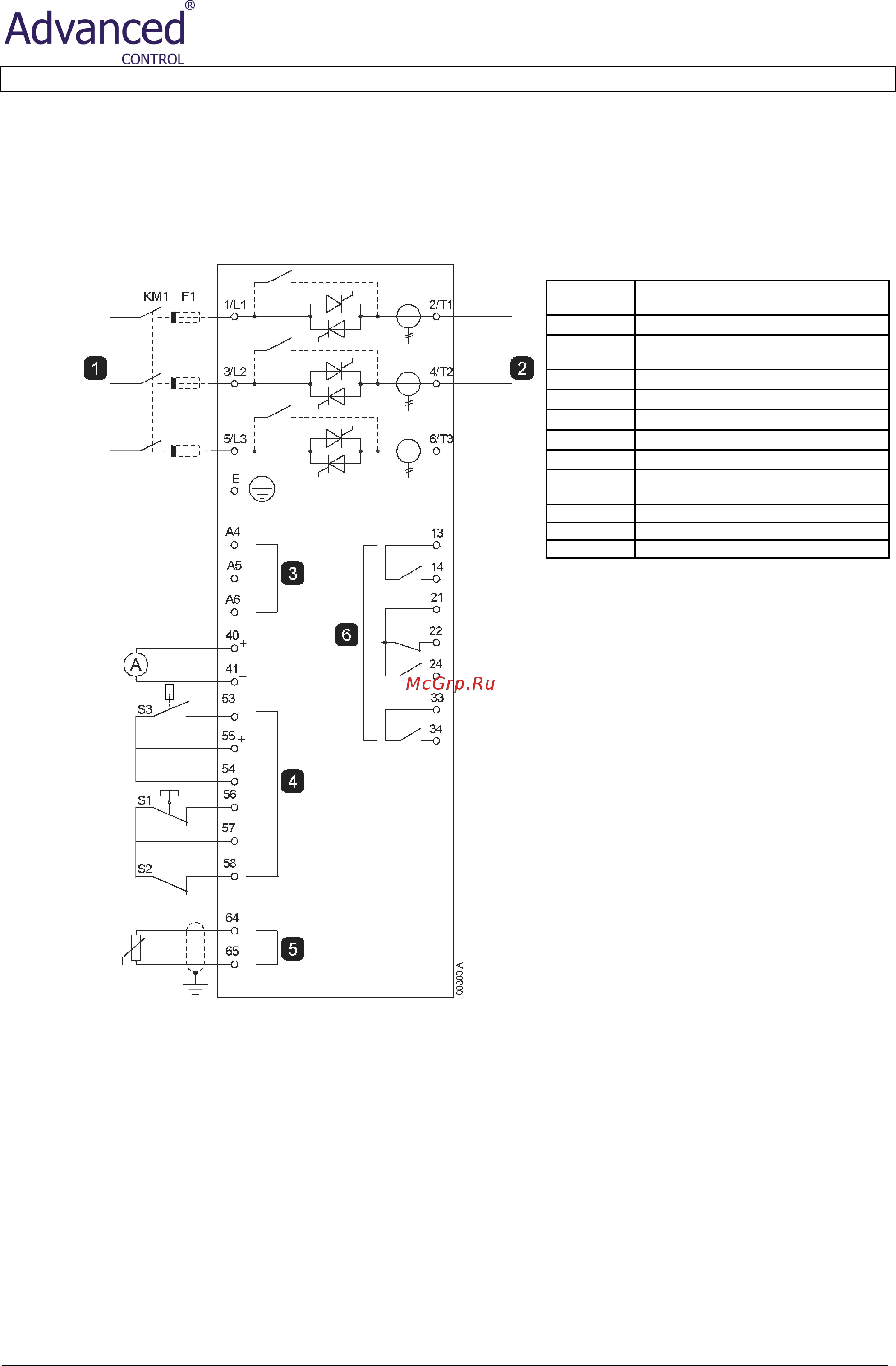

1
Подача трехфазного напряжения
питания
2
Клеммы двигателя
3
Управляющее напряжение (зависит от
модели)
4
Входы дистанционного управления
5
Вход термистора двигателя
6
Выходы реле
S1
Контакт пуска / останова
S2
Контакт сброса
S3
Контакт дополнительной схемы
отключения
13, 14 Выход реле A
21, 22, 24 Выход реле B
33, 34 Выход реле C
Значения параметров:
• Параметр 6D Input A Function
• Выберите значение «Input Trip (N/0)». Назначает вход A функции Auxiliary Trip (N/0) (Дополнительное отключение)
• Параметр 6E Input A Name
• Выберите имя, например Low Pressure (Низкое Давление). Назначает имя входу A.
• Параметр 4E Input A Trip
• Установите требуемое значение. Например, значение Run Only ограничивает отключение входа только ситуацией,
когда устройство плавного пуска работает.
• Параметр 5E Input A Trip Delay
• Установите требуемое значение. Устанавливает задержку между активизацией входа и отключением устройства
плавного пуска.
• Параметр 5F Input A Initial Delay
• Установите значение около 120 секунд. Ограничивает операцию отключения входа интервалом 120 секунд после
сигнала пуска. При этом предоставляется возможность восстановления давления в трубопроводе перед
активизацией входа низкого давления.
