65 VersiStart i III
13.

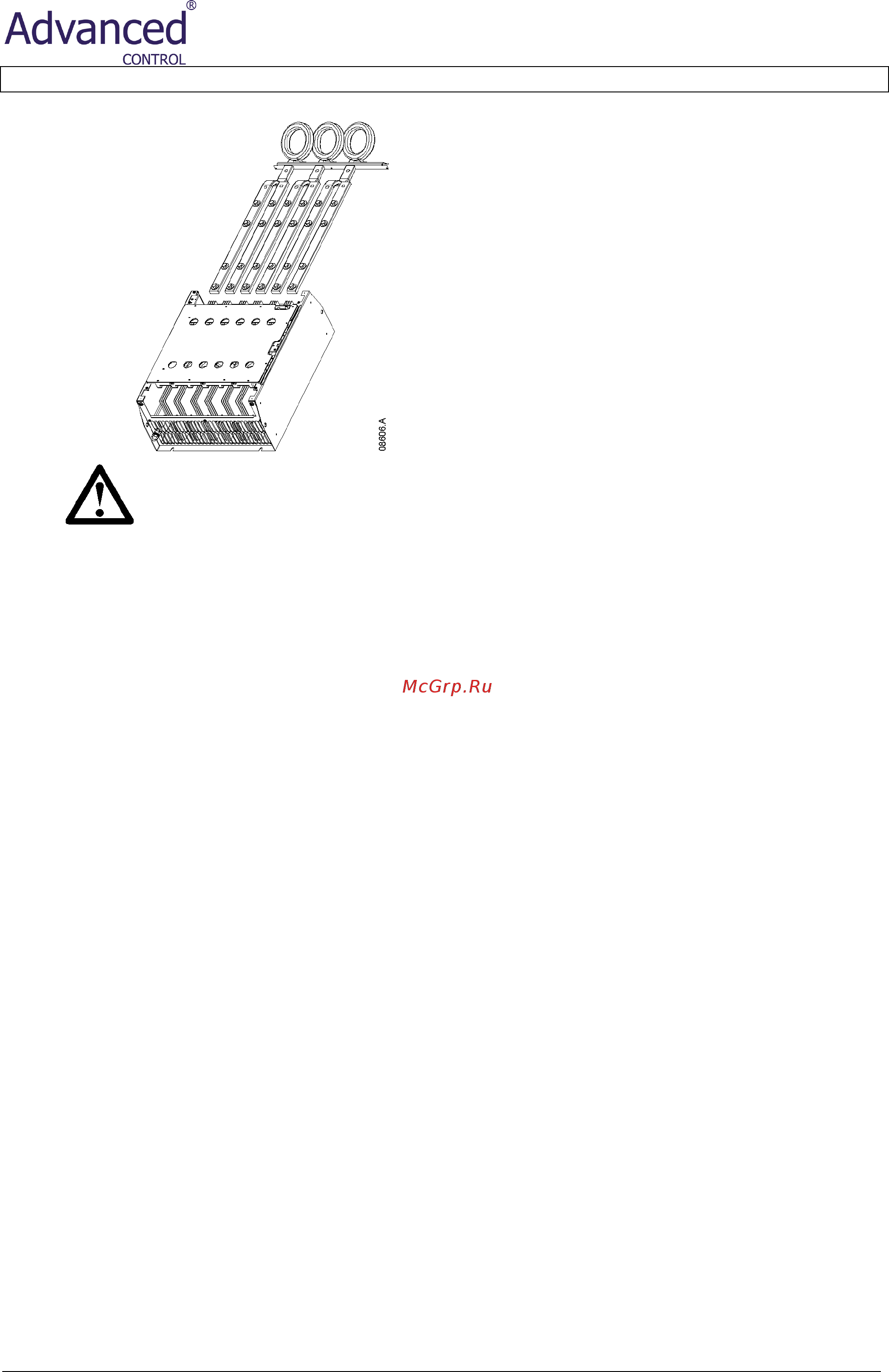

Установите шины в верхней части пускового устройства.
Короткие изогнутые концы входных шин должны быть
снаружи пускового устройства. Снаружи пускового
устройства также должны быть концы выходных шин с
отверстиями без резьбы.
14.
Установите шайбы плоской частью к шинам и затем
затяните болты, удерживающие шины на месте, с
усилием 20 Нм.
15.
Установите трансформатор тока над входными шинами
и прикрутите его к корпусу пускового устройства (см.
примечание).
16.
Проложите все провода к пусковому устройству и
закрепите их кабельными стяжками.
ПРИМЕЧАНИЕ
При перемещении входных шин также может потребоваться реконфигурирование трансформаторов
тока (CT).
1. Отметьте клеммы L1, L2 и L3 трансформатора тока (L1 – крайняя левая клемма, если смотреть с передней
стороны пускового устройства). Снимите кабельные стяжки и открутите трансформаторы тока от кронштейна.
2. Переместите кронштейн трансформаторов тока в верхнюю часть пускового устройства. Установите
трансформаторы тока для надлежащих фаз и затем прикрутите трансформаторы тока к кронштейну.
В случае моделей AC-VS i III 360N ~ AC-VS i III 930N трансформаторы тока размещаются в углу (левые выводы
каждого трансформатора тока находятся на верхнем ряду отверстий, а правые выводы – на нижних
выступах).
