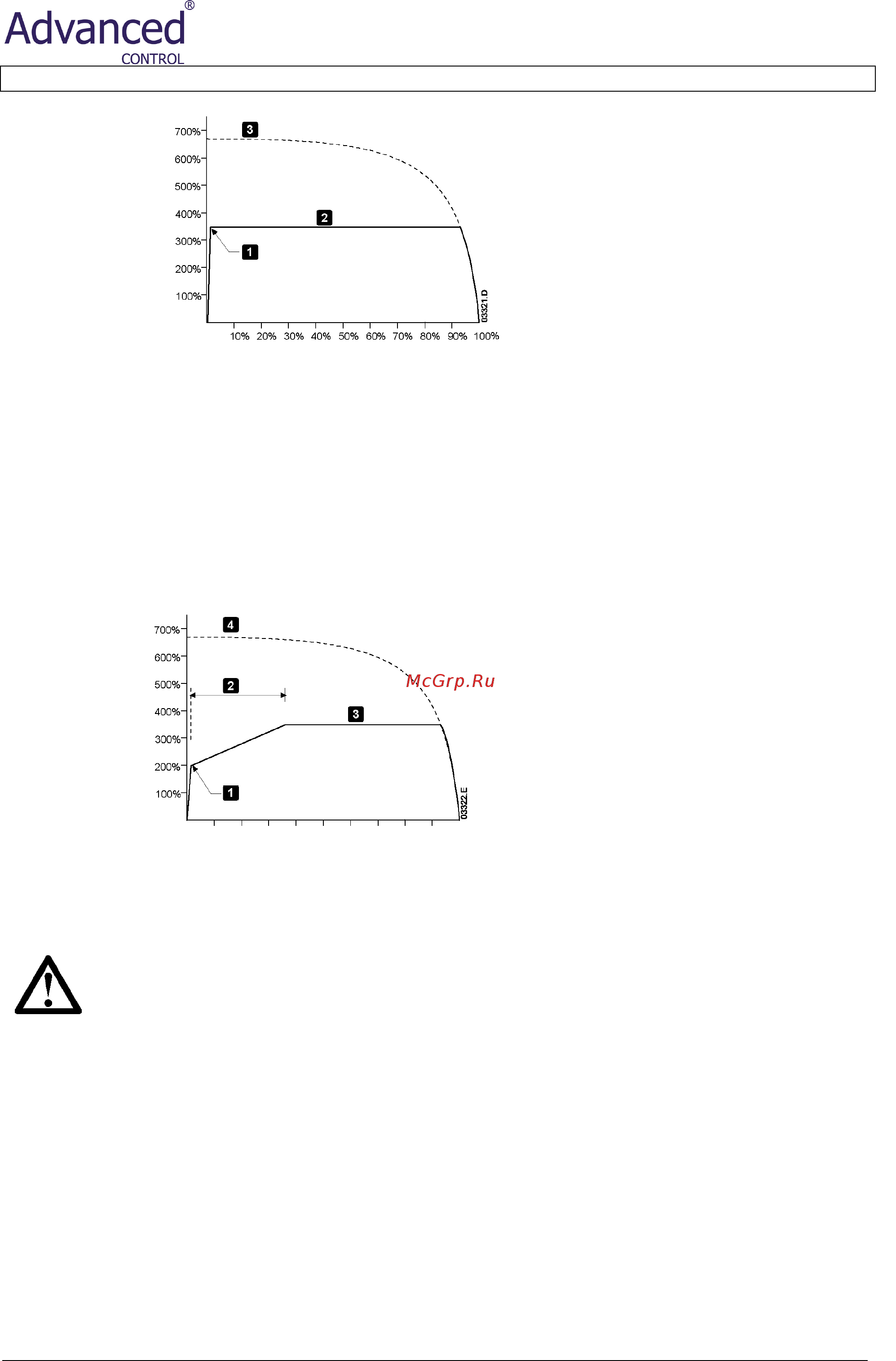

25 VersiStart i III
Ток (в процентах от тока при
максимальной нагрузке
двигателя)
1: Начальный ток (параметр 2C)
2: Предельное значение тока (параметр 2B)
3: Ток при максимальном напряжении
Частота вращения ротора
(в % от максимальной частоты вращения)
5.2.4 Изменение тока
При плавном пуске с изменением тока ток увеличивается от заданного начального уровня (1) до максимального значения
(3) в течение увеличенного периода времени (2).
Пуск с изменением тока может быть полезен для вариантов применения оборудования, в которых:
. Нагрузка между пусками может изменяться (например, конвейер, который может пускаться под нагрузкой или без
нагрузки). Установите для начального тока (параметр 2C) уровень, с которым двигатель пускается при небольшой
нагрузке, и для предельного значения тока (параметр 2B) уровень, с которым двигатель пускается с большой нагрузкой.
. Двигатель под нагрузкой трогается с места легко, но время пуска должно быть увеличено (например, в случае
центробежного насоса, в котором давление в трубопроводе должно увеличиваться медленно).
. Электропитание ограничено (например, генераторная установка) и поэтому замедленный вариант применения
нагрузки обуславливает большее время реакции источника питания.
Ток (в процентах от тока при
максимальной нагрузке двигателя)
1: Начальный ток (параметр 2C)
2: Время изменения тока
(параметр 2D)
3: Предельное значение тока
(параметр 2B)
4: Ток при максимальном
напряжении
Время
5.2.5 Адаптивное управление для пуска
Адаптивное управление ускорением AAC представляет собой новый интеллектуальный способ управления двигателем. При
плавном пуске с адаптивным управлением устройство VersiStart i III регулирует ток для пуска двигателя в течение заданного
периода времени и с использование выбранного профиля ускорения.
ПРИМЕЧАНИЕ
При использовании адаптивного управления ускорением AAC двигатель не может разогнаться быстрее, чем
при пуске с прямым подключением (DOL) к сети электропитания. Если время изменения пускового тока
(параметр 2D) меньше времени пуска с прямым подключением (DOL) двигателя к сети электропитания, то
пусковой ток может достигать уровней DOL.
Для каждого варианта применения используется конкретный профиль пуска, определяемый на основе характеристик
нагрузки и двигателя. Адаптивное управление ускорением поддерживает три различных профиля пуска для соответствия
требованиям различных вариантов применения оборудования. Выбор профиля, соответствующего профилю варианта
применения оборудования, может помочь выровнять ускорение в течение всего времени пуска. Выбор другого (сильно
отличающегося) профиля адаптивного управления может в некоторой степени нейтрализовать профиль варианта
применения оборудования.
Устройство VersiStart i III контролирует характеристики двигателя во время каждого пуска с целью улучшения управления во
время последующих плавных пусков.
Адаптивное управление ускорением
Для использования адаптивного управления ускорением AAC для управления характеристиками пуска выполните следующие
действия:
1. Выберите пункт Adaptive Control (Адаптивное управление) в меню Start Mode (Режим пуска) (параметр 2A).
2. Установите требуемое значение Start Ramp Time (Время изменения пускового тока) (параметр 2D).
3. Выберите требуемое значение Adaptive Start Profile (Профиль пуска с адаптивным управлением) (параметр 2K).
4. Установите для Current Limit (Предельное значение тока) пуска (параметр 2B) достаточно высокое значение для
обеспечения успешного пуска. Первым пуском с AAC является пуск с использованием постоянного тока.
