VersiStart i III 64

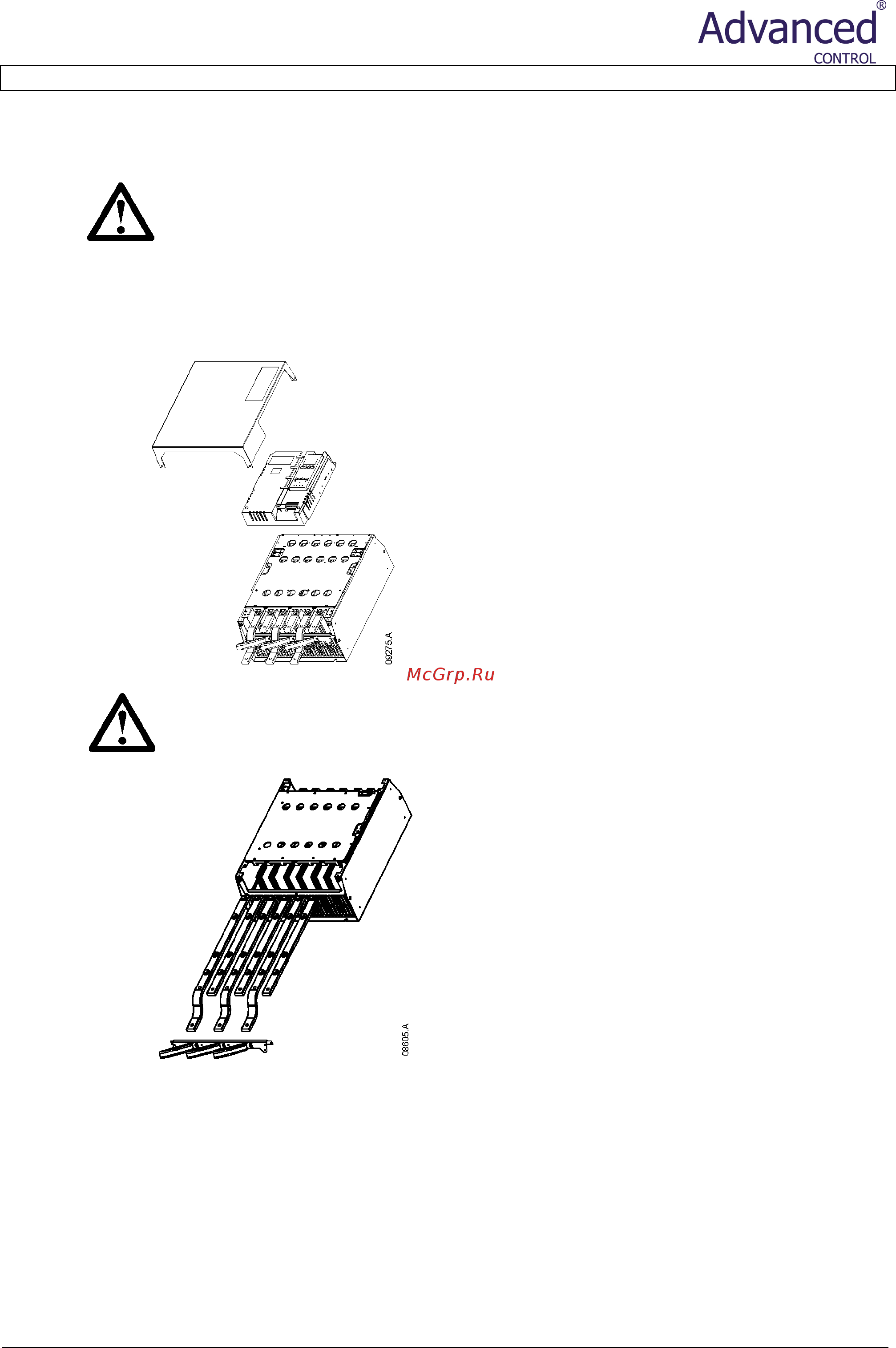

11. Процедура установки шин
Входные и выходные шины в моделях AC-VS i III 360N ~ AC-VS i III 1600N могут прокладываться сверху или снизу.
ПРИМЕЧАНИЕ
Многие электронные компоненты чувствительны к статическому электричеству. Напряжения с настолько низким
уровнем, что их невозможно почувствовать, увидеть или услышать, могут уменьшить срок службы устройств, могут
воздействовать на рабочие характеристики устройств или повредить чувствительные к статическому электричеству
электронные компоненты. При выполнении обслуживания необходимо использовать соответствующее
оборудование для защиты от статического электричества (ESD) для предотвращения возможных повреждений
устройств.
Обычно все блоки производятся с входными и выходными шинами в нижней части блоков. При необходимости
входные и/или выходные шины могут быть перемещены в верхнюю часть блоков.
1. Перед демонтированием блока удалите все проводные
соединения и перемычки с устройства плавного пуска.
2. Снимите крышку блока (4 винта).
3. Снимите лицевую панель клавиатуры, затем аккуратно
снимите клавиатуру (2 винта).
4. Удалите разъемы клемм управления.
5. Аккуратно отогните пластмассу от пускового устройства
(12 винтов).
6. Отключите жгут проводов клавиатуры от порта CON 1
(см. примечание).
7. Отметьте пучок проводов каждого SCR номером
соответствующей клеммы на объединительной плате и
затем отключите пучки проводов.
8. Отключите провода термистора, вентилятора и
трансформатора тока от платы модели.
9. Снимите пластиковую коробку с пускового устройства
(четыре винта).
ПРИМЕЧАНИЕ
Аккуратно снимите пластиковый корпус для предотвращения повреждения пучка проводов клавиатуры,
проложенного между пластмассовым корпусом и объединительной платой.
10. Открутите и снимите магнитные закорачивающие
пластины (только для моделей AC-VS i III 620N - AC-VS
i III 1600N).
11. Снимите трансформатор тока (три винта).
12. Определите, какие шины должны быть перемещены.
Снимите болты, удерживающие эти шины на месте,
затем вытащите шины наружу через нижнюю часть
пускового устройства (четыре болта на каждую шину).
