53 VersiStart i III

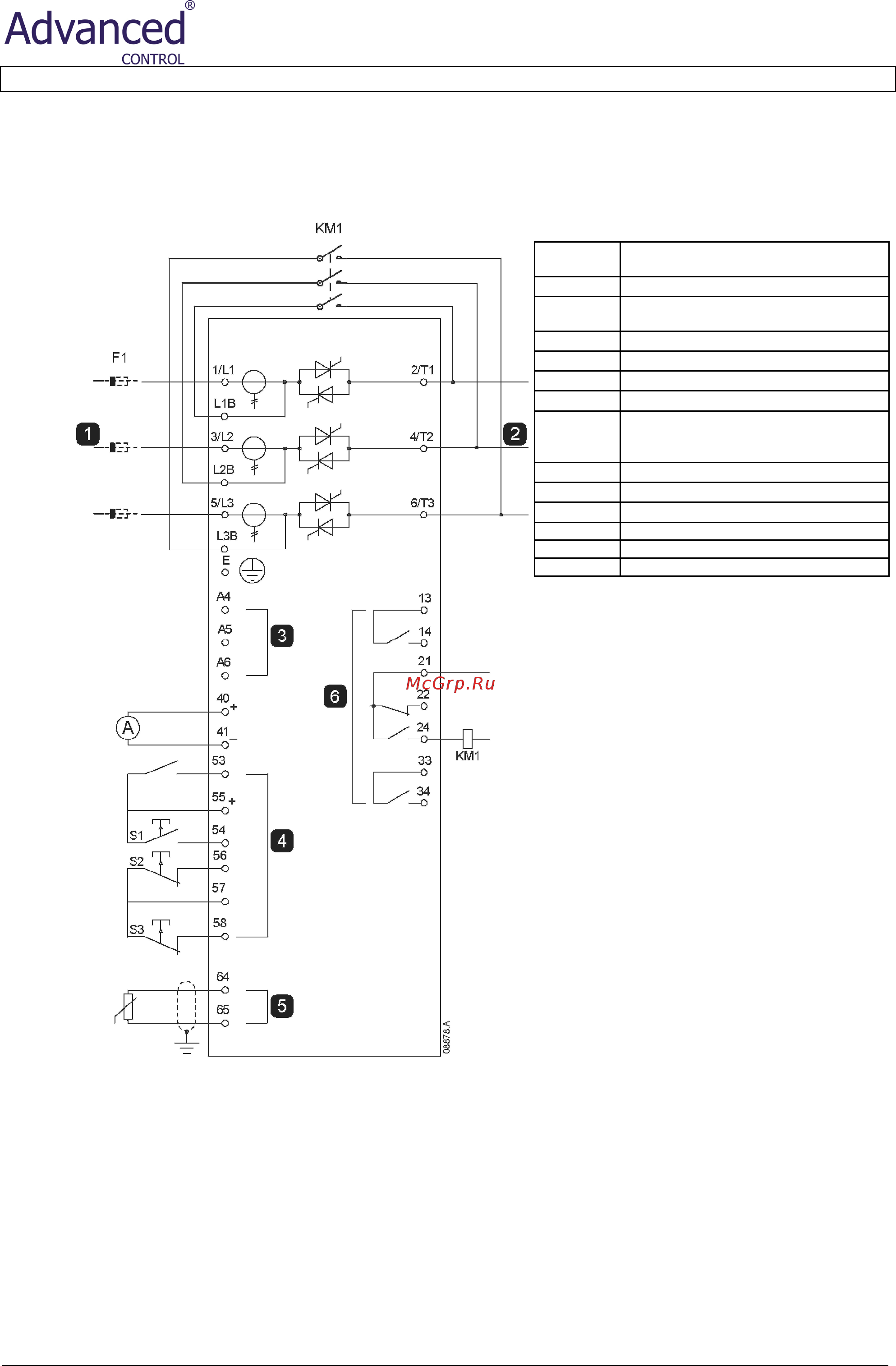

8.2 Установка с закорачивающим контактором
Устройство VersiStart i III устанавливается с закорачивающим контактором (AC1). Управление закорачивающим контактором
выполняется с помощью выхода «Run Output» устройства VersiStart i III, которое по умолчанию назначается выходному реле
B (клеммы 21, 22, 24).
1
Подача трехфазного напряжения
питания
2
Клеммы двигателя
3
Управляющее напряжение (зависит от
модели)
4
Входы дистанционного управления
5
Вход термистора двигателя
6
Выходы реле
KM1
Закорачивающий контактор
F1
Предохранители для защиты
полупроводников (необязательный
компонент)
S1
Контакт пуска
S2
Контакт останова
S3
Контакт сброса
13, 14 Выход реле A
21, 22, 24
Выход реле B
33, 34 Выход реле C
Значения параметров:
• Параметр 7D Relay B Function
Выберите значение «Run» – назначает функцию Run Output (Выход рабочего режима) выходу реле B (значение по
умолчанию).
