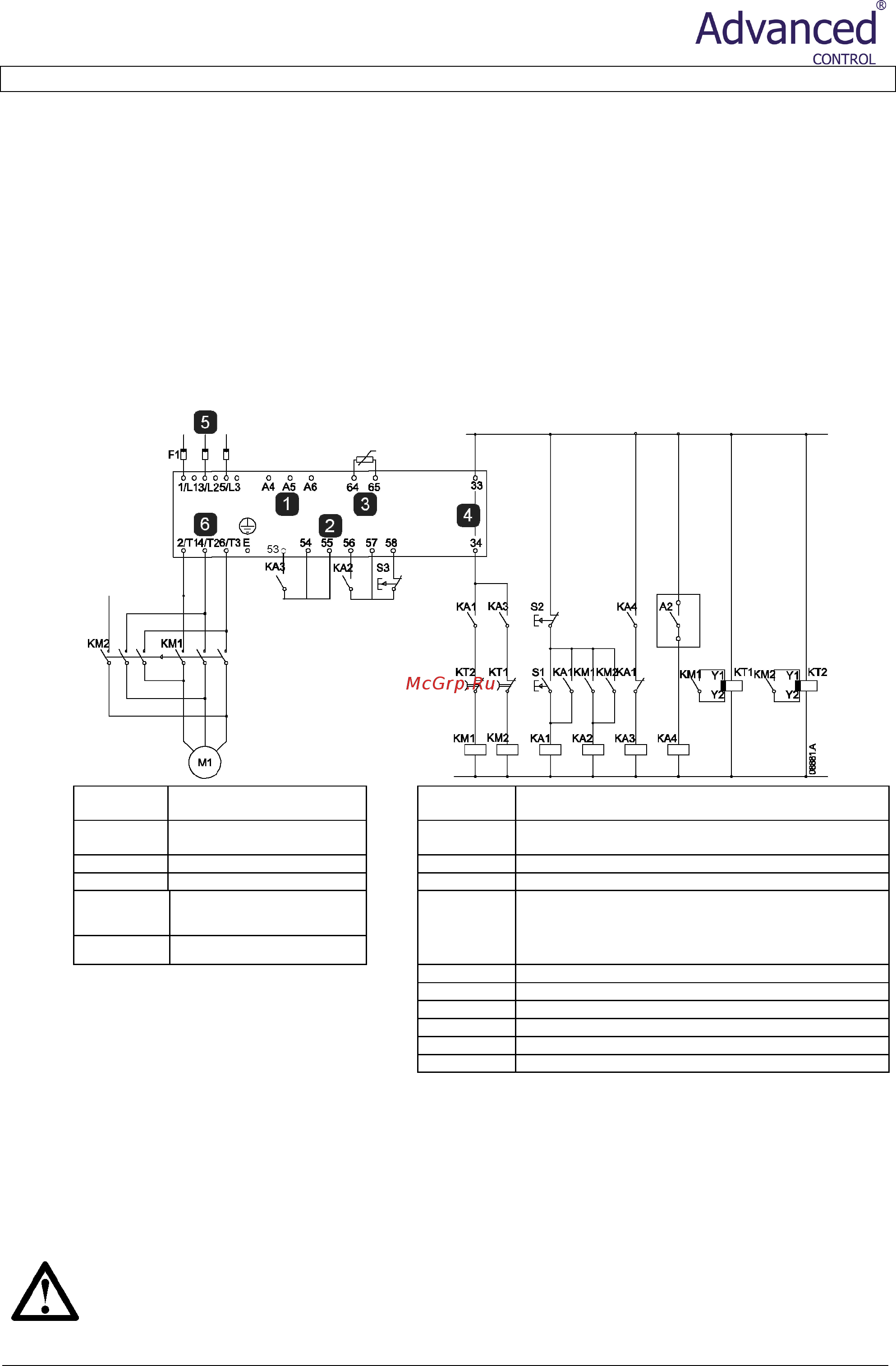

VersiStart i III 56
8.5 Плавное торможение
Для вариантов применения с высокоинерционной или переменной нагрузкой устройство VersiStart i III может быть
сконфигурировано для выполнения плавного торможения.
В этом варианте применения устройство VersiStart i III используется с контактором вращения в прямом направлении и
контактором торможения. При принятии сигнала пуска (кнопка S1) устройство VersiStart i III замыкает контактор вращения в
прямом направлении (KM1) и управляет двигателем в соответствии с запрограммированными первичными установками
двигателя.
При принятии сигнала останова (кнопка S2) устройство VersiStart i III размыкает контактор вращения в прямом направлении
(KM1) и замыкает контактор торможения (KM2) приблизительно через 2–3 секунды (KT1). KA3 также замыкается для активизации
вторичных установок двигателя, которые должны быть запрограммированы пользователем для обеспечения требуемых
характеристик останова.
При остановке двигателя (частота вращения двигателя равна нулю) датчик вращения вала (A2) выполняет останов устройства
плавного пуска и размыкает контактор торможения (KM2).
1 Управляющее напряжение
(зависит от модели)
A2 Датчик вращения вала
2 Входы дистанционного
управления
KA1 Реле рабочего режима
3 Вход термистора двигателя
KA2 Реле пуска
4 Выходы реле KA3 Реле торможения
5
Подача трехфазного
напряжения
6 Клеммы питания двигателя
KA4
KM1
Реле измерения частоты вращения
Линейный контактор (Рабочий режим)
KM2 Линейный контактор (торможение)
KT1 Таймер задержки пуска
KT2 Таймер задержки торможения
S1 Контакт пуска
S2 Контакт останова
S3 Контакт сброса
Значения параметров:
• Параметр 6D Input A Function
• Выберите значение «Motor Set Select» – назначает вход A для выбора набора данных двигателя.
• Установите рабочие характеристики пуска с использованием первичного набора данных двигателя.
• Установите рабочие характеристики останова с использованием вторичных установок двигателя.
• Параметр 7G Relay C Function
• Выберите значение «Trip» – назначает функцию Trip (Отключение) выходу реле C.
ПРИМЕЧАНИЕ
Если устройство VersiStart i III отключается на частоте сети электропитания (параметр 16F Frequency), когда
размыкается контактор торможения KM2, то измените установки защиты от некорректной частоты сети
электропитания.
