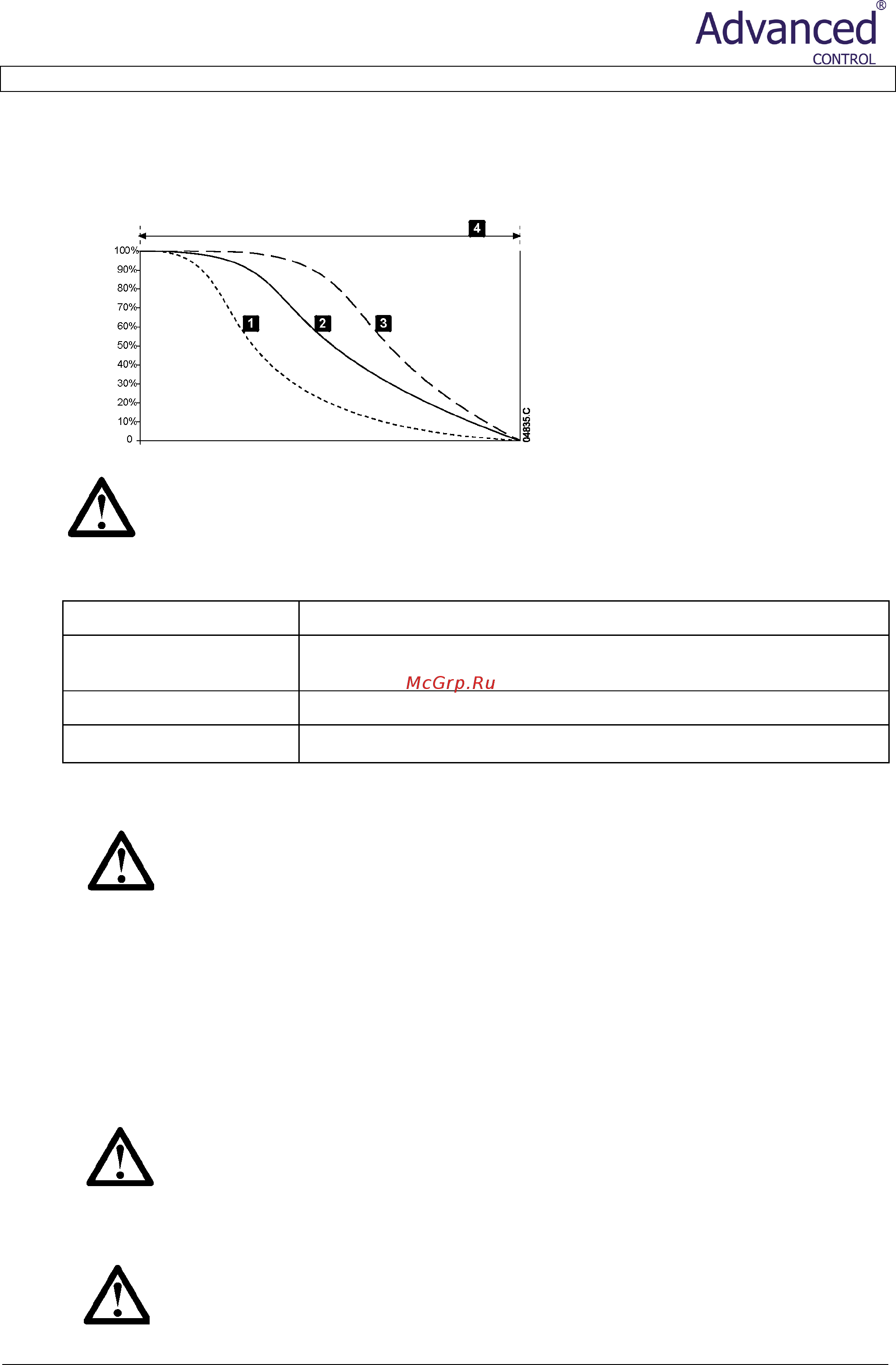

VersiStart i III 28
Адаптивное управление замедлением
Для использования адаптивного управления замедлением AAC для управления характеристиками пуска выполните следующие
действия:
1. Выберите пункт Adaptive Control (Адаптивное управление) в меню Stop Mode (Режим останова) (параметр 2H).
2. Установите требуемое значение Stop Time (Время останова) (параметр 2I).
3. Выберите требуемое значение Adaptive Stop Profile (Профиль останова с адаптивным управлением) (параметр 2L).
Частота вращения
Профиль останова с адаптивным управлением
AAC (параметр 2L):
1. Раннее замедление
2. Постоянное замедление
3. Позднее замедление
4. Время останова (параметр 2I)
Время
ПРИМЕЧАНИЕ
Останов насосов: гидравлические характеристики насосных систем отличаются друг от друга в значительной степени.
Это означает, что для каждого варианта применения оборудования применяется свой профиль замедления и
время останова. В таблице ниже приводятся руководящие указания по выбору профилей замедления с
адаптивным управлением AAC. Рекомендуется проверить три профиля для определения наилучшего профиля для
конкретного варианта применения оборудования.
Профиль останова с
адаптивным управлением
Вариант применения
Позднее замедление
Системы высокого давления, в которых даже малое уменьшение частоты
вращения двигателя / насоса приводит к быстрому переходу между прямым и
обратным потоком.
Постоянное замедление Системы низкого и среднего давления, оборудование с высоким расходом, в которых
жидкость характеризуется высокой скоростью перемещения.
Раннее замедление
Открытые насосные системы, в которых жидкость должна вытекать через насос без
запуска насоса в обратном направлении.
Первым остановом с адаптивным управлением замедлением AAC является нормальный плавный останов. Это предоставляет
возможность устройству VersiStart i III определить характеристики подключенного двигателя. Эти данные двигателя
используются устройством VersiStart i III во время последующих остановов с адаптивным управлением.
ПРИМЕЧАНИЕ
Функция адаптивного управления осуществляет управление нагрузкой в соответствии с запрограммированным
профилем. Ток останова зависит от выбранного профиля замедления и времени основа.
Если заменяется двигатель, подключенный к устройству VersiStart i III, запрограммированному для выполнения пуска
или останова с адаптивным управлением AAC, либо если пусковое устройство было протестировано до фактической
установки на другом двигателе, то пусковому устройству необходимо определить характеристики нового двигателя.
Устройство VersiStart i III автоматически повторно определяет характеристики двигателя, если было изменено
значение параметра 1A Motor Full Load Current или параметра 2L Adaptive Control Gain.
Как выбрать профиль останова с адаптивным управлением замедлением
Выбор наилучшего профиля зависит от точной подробной информации о каждом варианте применения оборудования. При
наличии конкретных эксплуатационных требований обсудите вариант применения оборудования со своим локальным
поставщиком.
ПРИМЕЧАНИЕ
Функция адаптивного управления осуществляет управление профилем частоты вращения двигателя в рамках
запрограммированного временного предела. Это может стать причиной более высокого уровня тока по сравнению
с традиционными способами управления.
5.3.4 Торможение
При торможении уменьшается время останова двигателя.
ВНИМАНИЕ!
В случае очень высокого тормозного момента двигатель остановится до завершения времени торможения и может
перегреться, что может стать причиной повреждения двигателя. Для обеспечения безопасной эксплуатации
пускового устройства и двигателя требуется выполнение точного конфигурирования.
