23 VersiStart i III

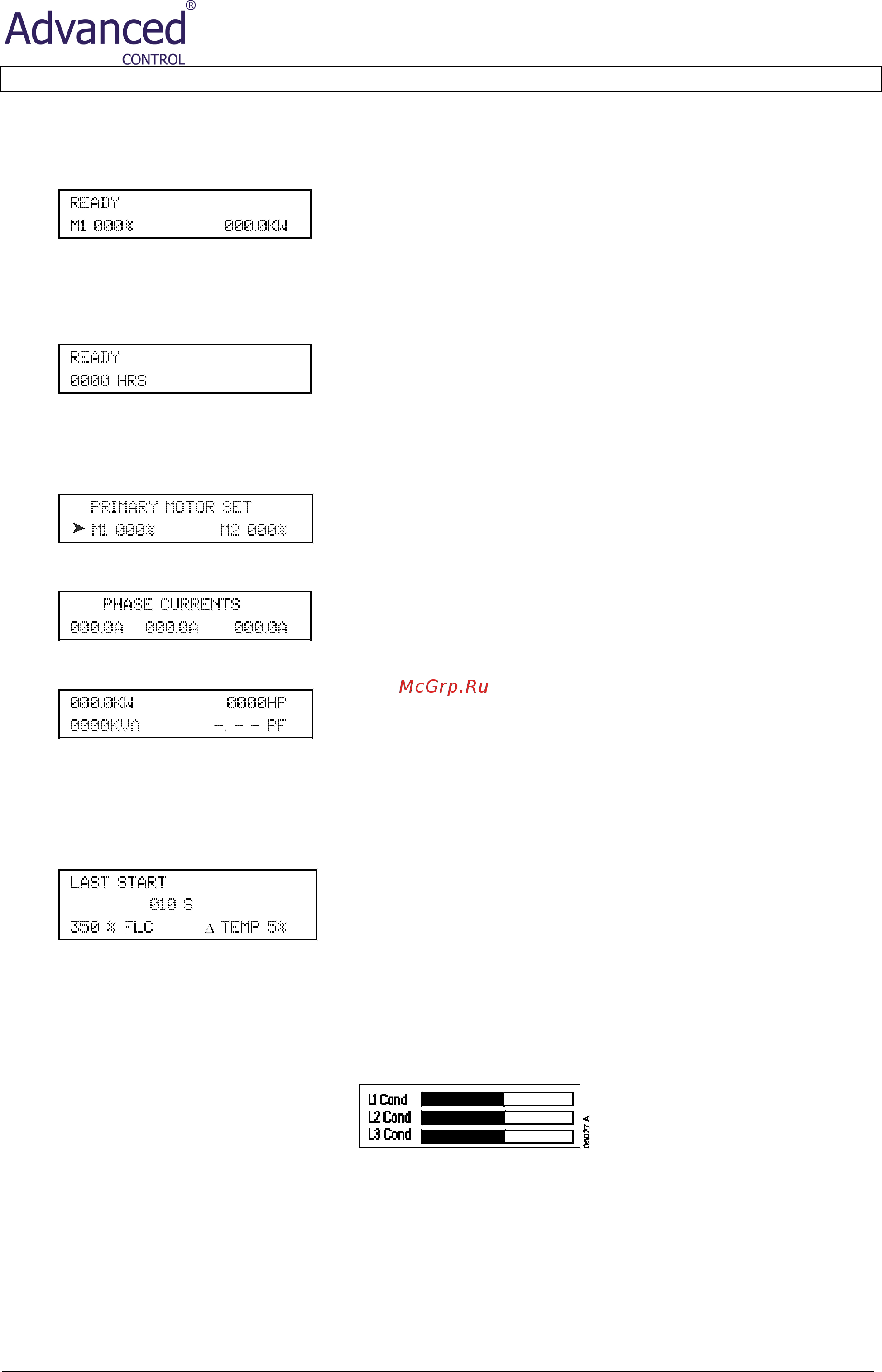

Состояние пускового устройства
На экране состояния пускового устройства указывается рабочее состояние пускового устройства, температура двигателя и
мощность двигателя.
Программируемый экран
Программируемый пользователем экран устройства VersiStart i III может быть сконфигурирован для указания наиболее
важной информации для определенного варианта применения. С помощью параметров 10B – 10E выберите
отображаемую информацию.
Температура двигателя
На экране температуры указывается используемый набор данных двигателя и температура обоих двигателей в процентах от
общей тепловой мощности. Если устройство VersiStart i III сконфигурировано для использования с одним двигателем, то в
качестве температуры вспомогательного двигателя (M2) всегда указывается значение 0 %.
Ток
На экране тока указывается линейный ток на каждой фазе в режиме реального времени.
Мощность двигателя
На экране мощности двигателя указывается мощность двигателя (kW (кВт), HP (л.с.) и kVA (кВА)) и коэффициент мощности.
Информация о последнем пуске
На экране информации о последнем пуске указывается подробная информация о последнем успешном пуске:
. длительность пуска (в секундах)
. максимальный пусковой ток (в процентах от тока при максимальной нагрузке двигателя)
. вычисленное повышение температуры двигателя
Дата и время
На экране даты/времени указывается текущая системная дата и время (в 24-часовом формате). Подробную информацию
об установке даты и времени см. в разделе «Установка даты и времени».
Гистограмма проводимости SCR
На гистограмме проводимости SCR указывается уровень проводимости на каждой фазе.
5.1.3 Графики
Устройство VersiStart i III может отображать в режиме реального времени информацию о следующих рабочих
характеристиках:
. ток
. температура двигателя
. мощность двигатель в кВт
. мощность двигателя в кВА
. коэффициент мощности двигателя
