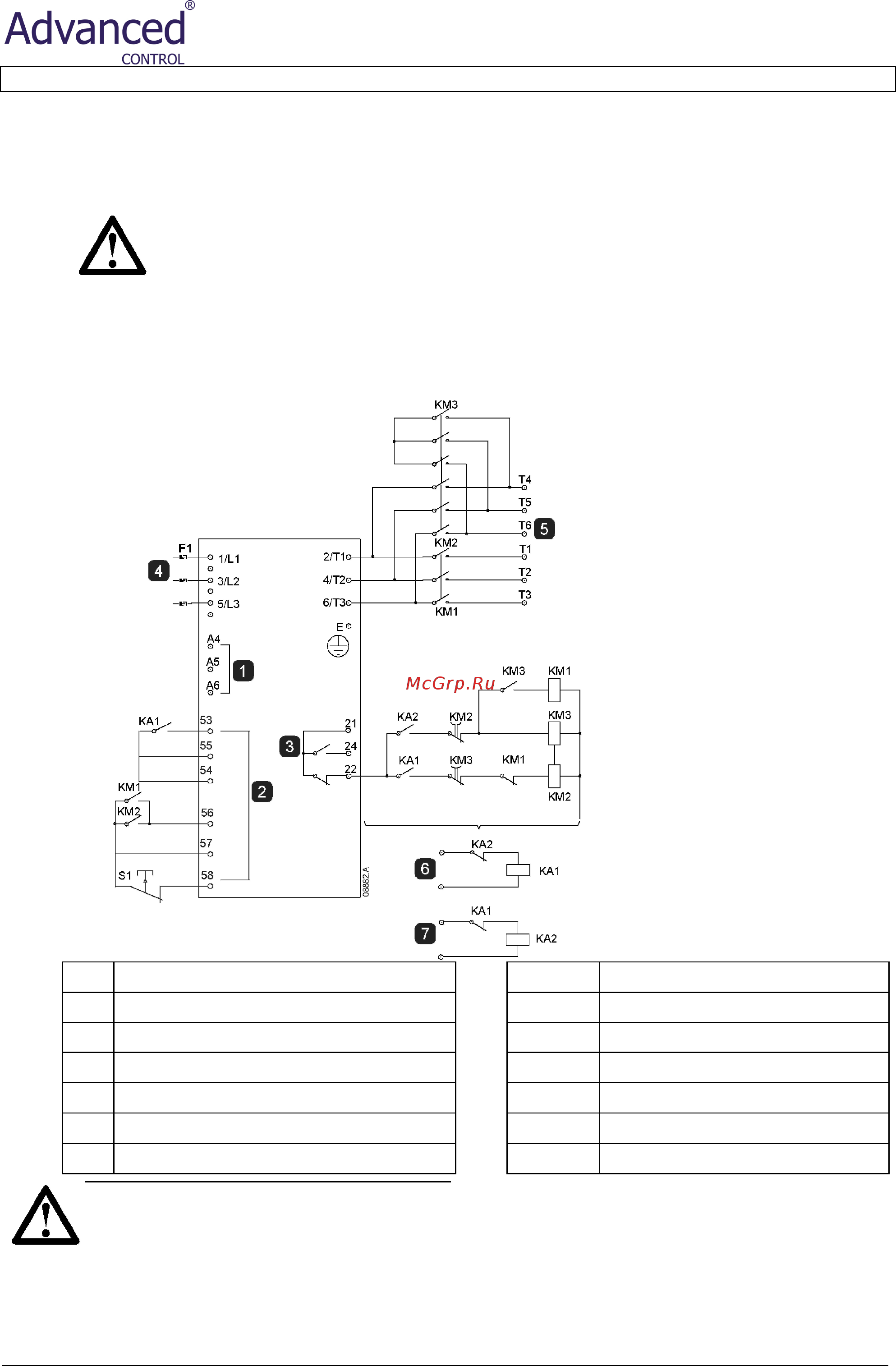

57 VersiStart i III
8.6 Двухскоростной двигатель
Устройство VersiStart i III может быть сконфигурировано для управления двухскоростными двигателями типа Dahlander,
использующими контактор высокой частоты вращения (KM1), контактор низкой частоты вращения (KM2) и контактор
соединения по схеме «звезда» (KM3).
ПРИМЕЧАНИЕ
Двигатели PAM (с амплитудной модуляцией полюсов) изменяют частоту вращения за счет изменения частоты
статора с использованием конфигурирования внешней обмотки. Устройства плавного пуска не могут
использоваться с таким типом двухскоростных двигателей.
При принятии сигнала пуска на высокой частоте вращения устройство плавного пуска замыкает контактор высокой
частоты вращения (KM1) и контактор соединения по схеме «звезда» (KM3), после чего управляет двигателем в
соответствии с первичными установками двигателя.
При принятии сигнала пуска на низкой частоте вращения устройство плавного пуска замыкает контактор низкой частоты
вращения (KM2). При этом замыкается вход A, и устройство VersiStart i III управляет двигателем в соответствии с
вторичными установками двигателя.
1
Управляющее напряжение (зависит от модели) KA1 Реле дистанционного пуска (низкая
частота вращения)
2
Входы дистанционного управления KA2 Реле дистанционного пуска (высокая
частота вращения)
3
Выходы реле KM1 Линейный контактор (высокая частота
вращения)
4
Подача трехфазного напряжения питания KM2 Линейный контактор (низкая частота
вращения)
5
Клеммы двигателя KM3 Контактор соединения по схеме «звезда»
(высокая частота вращения)
6
Вход дистанционного пуска на низкой частоте
вращения
S1 Контакт сброса
7
Вход дистанционного пуска на высокой частоте
вращения
21, 22, 24 Выход реле B
ПРИМЕЧАНИЕ
Контакторы KM2 и KM3 должны быть механически
заблокированы.
Значения параметров:
• Параметр 6D Input A Function
· Выберите значение «Motor Set Select» – назначает вход A для выбора набора данных двигателя.
· Установите рабочие характеристики высокой частоты вращения с использованием первичных установок двигателя.
· Установите рабочие характеристики низкой частоты вращения с использованием вторичных установок двигателя.
