VersiStart i III 54
8.3 Работа в аварийном режиме

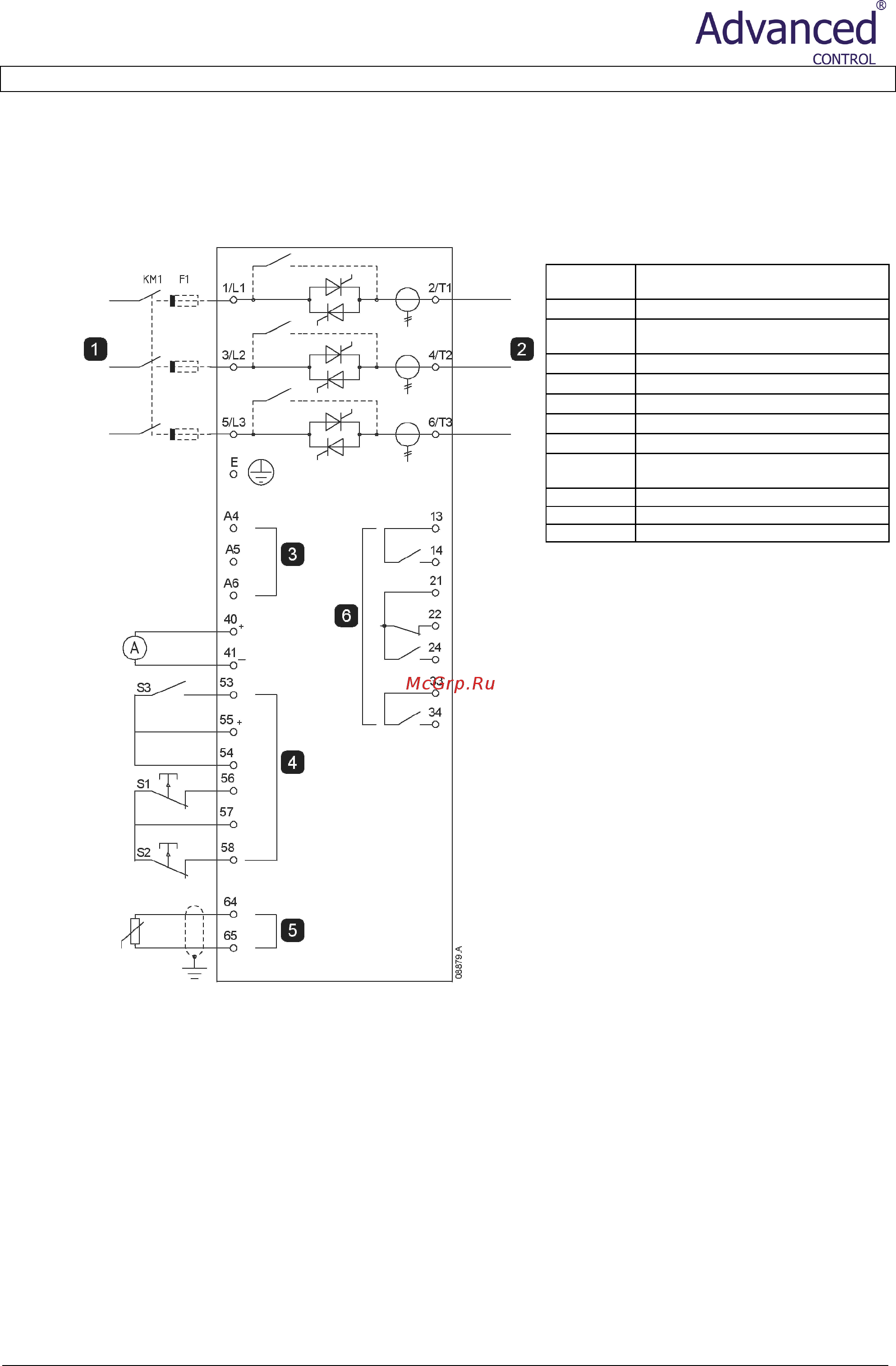

В нормальном режиме работы управление устройством VersiStart i III выполняется с помощью сигнала, передаваемого по
двухпроводной линии (клеммы 56, 57).
Управление аварийным режимом работы выполняется по двухпроводной линии, подключенной к входу A (клеммы 53, 55). При
замыкании входа A устройство VersiStart i III запускает двигатель и игнорирует определенные условия отключения.
1
Подача трехфазного напряжения
питания
2
Клеммы двигателя
3
Управляющее напряжение (зависит от
модели)
4
Входы дистанционного управления
5
Вход термистора двигателя
6
Выходы реле
S1
Контакт пуска / останова
S2
Контакт сброса
S3
Контакт работы в аварийном
режиме
13, 14 Выход реле A
21, 22, 24 Выход реле B
33, 34 Выход реле C
Значения параметров:
• Параметр 6D Input A Function
Выберите значение «Emergency Run» – назначает вход A функции Emergency Run (Работа в аварийном режиме)
• Параметр 15C Emergency Run
Выберите значение «Enable» – активизирует режим Emergency Run (Работа в аварийном режиме)
