VersiStart i III 52
8. Примеры вариантов применения
Пользователь может обратиться к документу «Примечания по применению», в котором приводится информация по
установке и конфигурированию устройства VersiStart i III в случае особых требований к рабочим характеристикам. В
примечаниях по применению приводится информация для ситуаций применения операций торможения и толчкового
перемещения, операций накачки и расширенных опций резервирования.

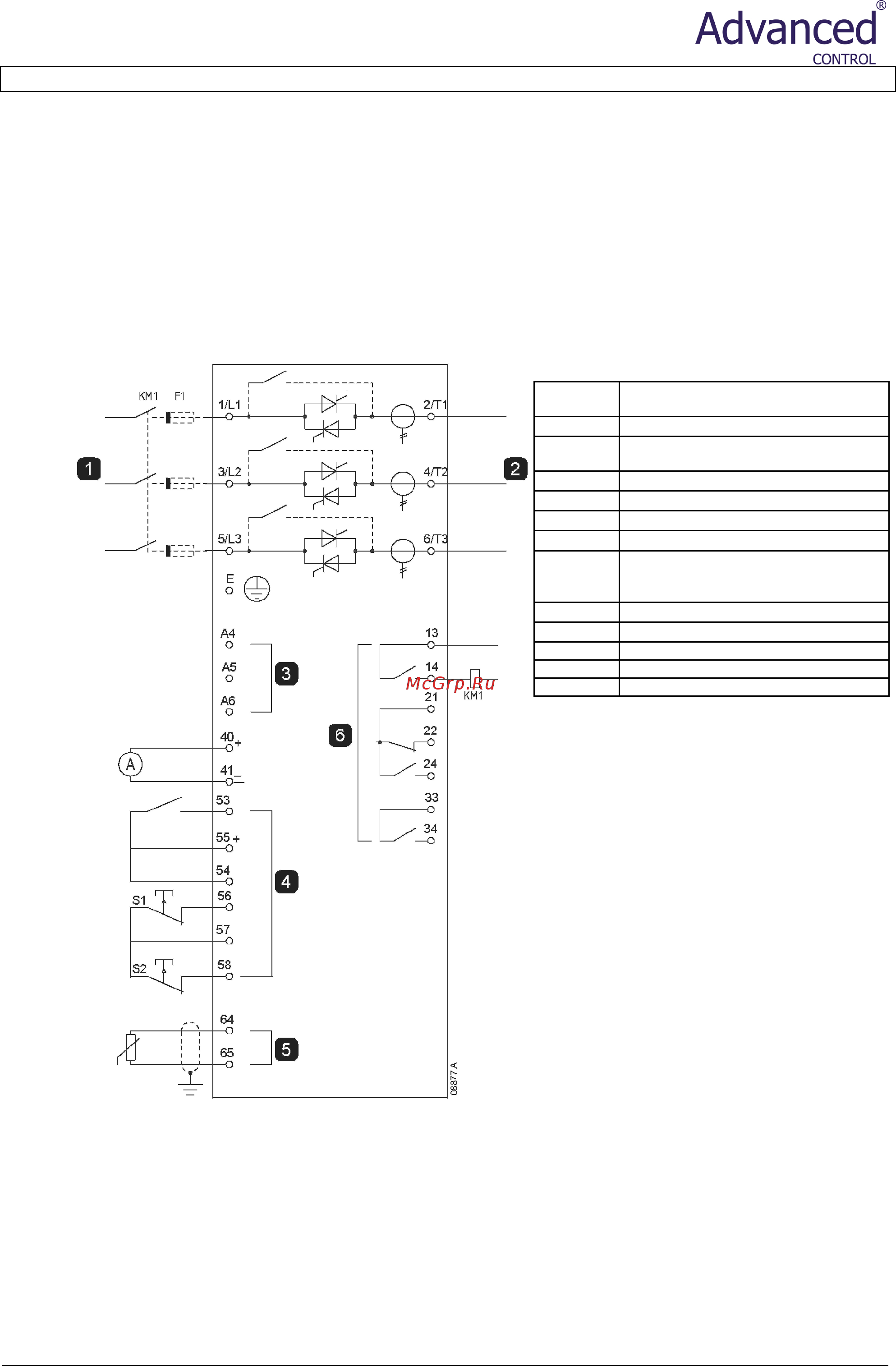

8.1 Установка с главным контактором
Устройство VersiStart i III устанавливается с главным контактором (AC3). Управляющее напряжение должно подаваться с
входной стороны контактора.
Управление главным контактором выполняется с помощью выхода «Main Contactor» устройства VersiStart i III, который по
умолчанию назначается выходному реле A (клеммы 13, 14).
1
Подача трехфазного напряжения
питания
2
Клеммы двигателя
3
Управляющее напряжение (зависит от
модели)
4
Входы дистанционного управления
5
Вход термистора двигателя
6
Выходы реле
KM1
Главный контактор
F1
Предохранители для защиты
полупроводников (необязательный
компонент)
S1
Контакт пуска / останова
S2
Контакт сброса
13, 14 Выход реле A
21, 22, 24 Выход реле B
33, 34 Выход реле C
Значения параметров:
• Параметр 7A Relay A Function
Выберите значение «Main Contactor» – назначает функцию Main Contactor (Главный контактор) выходу реле A (значение
по умолчанию).
