Руководство по эксплуатации IP-телефонов серии VP
103

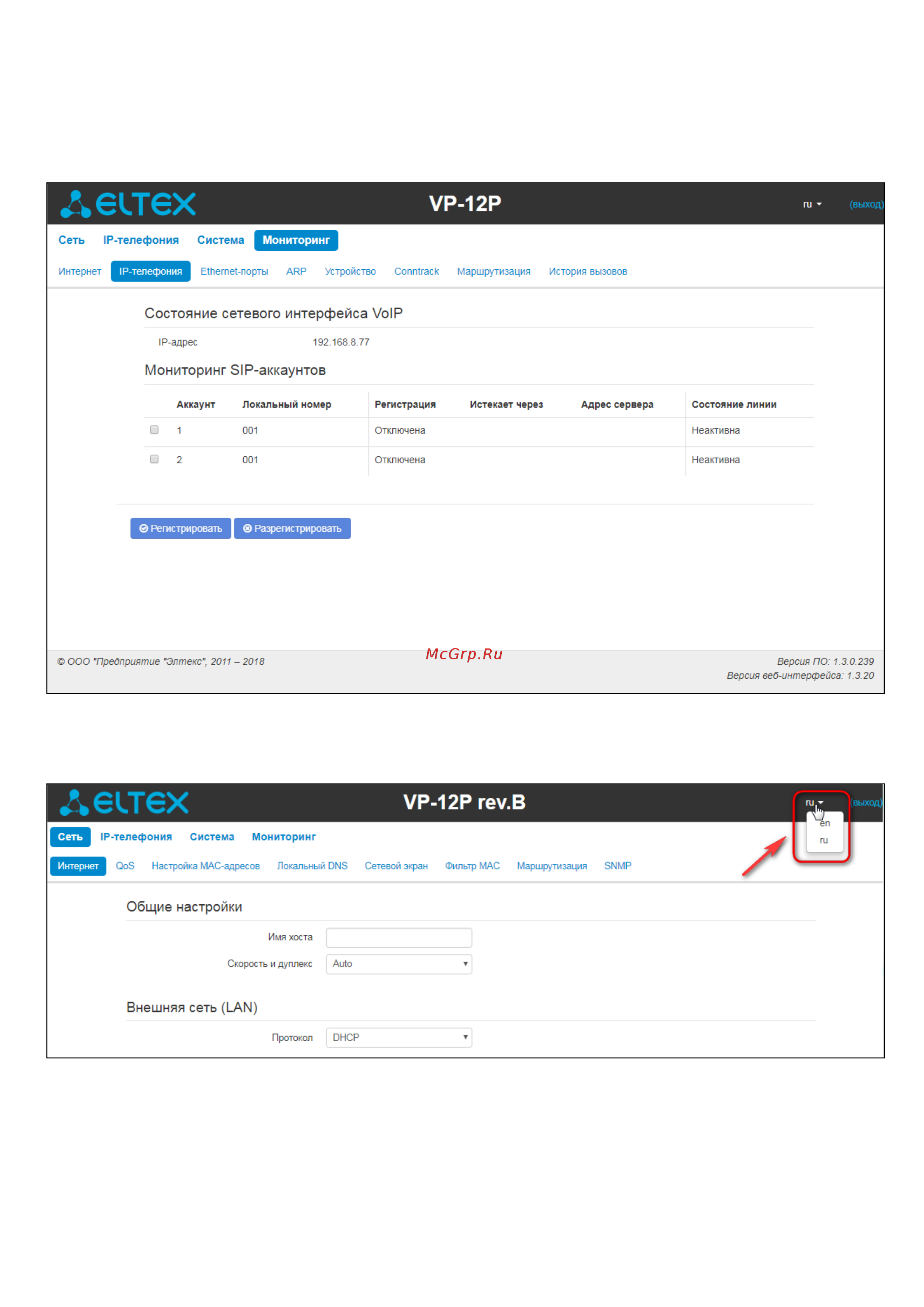

При успешной авторизации откроется страница с мониторингом текущего состояния
устройства:
В верхнем правом углу, при необходимости, возможно сменить язык web-интерфейса на
нужный:
