3.2.2 Меню«IP-телефония»
В меню «IP-телефония» выполняются настройкиVoIP(Voice over IP): настройка протоколаSIP,
конфигурацияаккаунтов, установка кодеков,ДВО иплана нумерации.
3.2.2.1
Подменю
«
Настройки сети
»

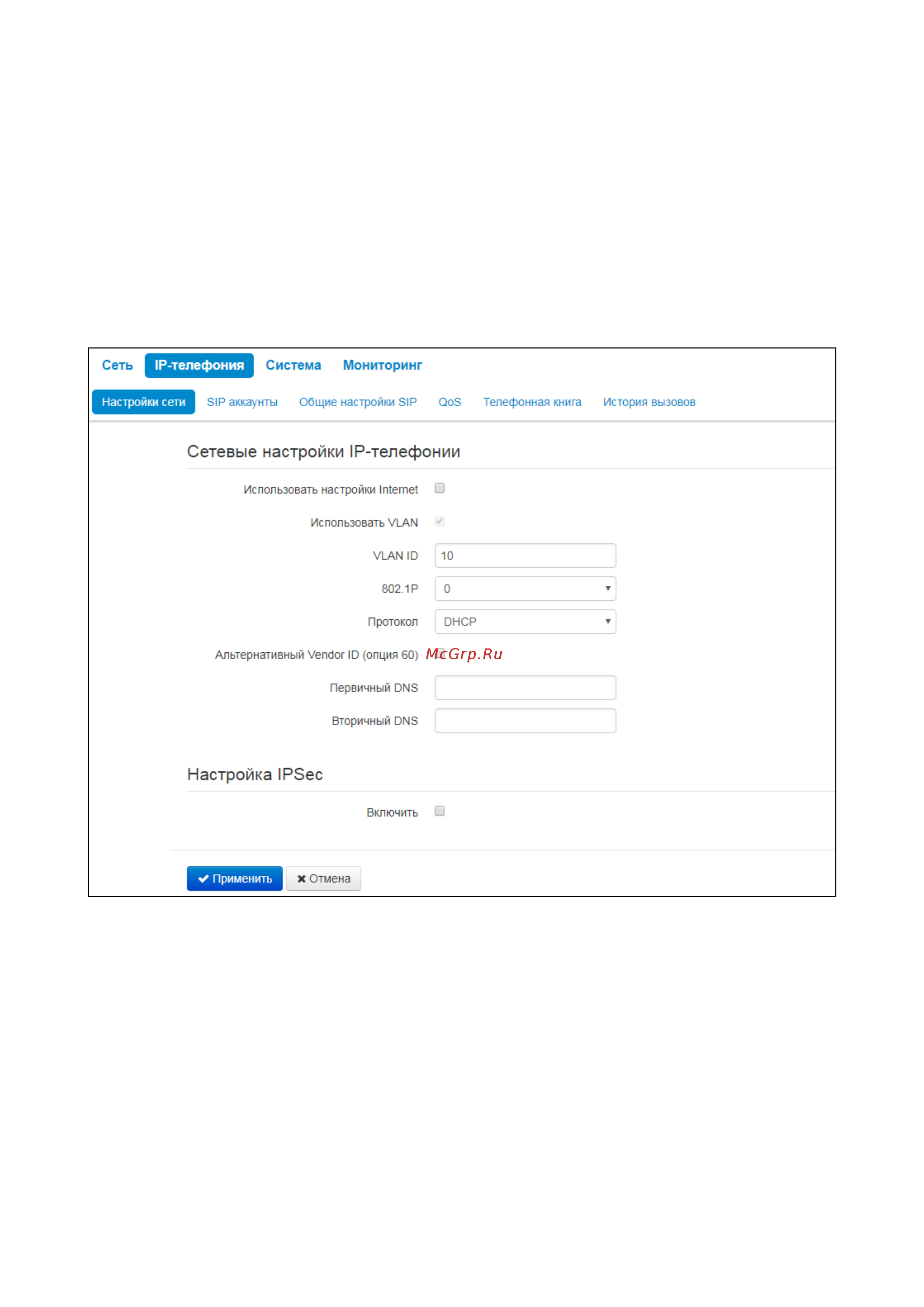

В подменю «Настройки сети» имеется возможность задать собственные сетевые настройки для
услугиVoIP.
•
Использовать настройки
Internet– при установленном флаге использовать настройки сети,
установленные в меню«
Сеть
» -> «
Интернет
», иначе – настройки, установленные в текущем
меню;
Настройка VLAN
•
Использовать
VLAN– при установленном флаге сервисIP-телефонии будет использовать для
своей работы выделенный интерфейс в отдельнойVLAN, номер которой указан в
поле«VLANID».
• VLAN ID– идентификатор VLAN, используемый для данного сетевого интерфейса.
• 802.1P –признак 802.1P (другое названиеCoS–ClassofService), устанавливаемый на
исходящие с данного интерфейсаIP-пакеты. Принимает значения от 0 (низший приоритет)
до 7 (наивысший приоритет).
