![Eltex VP-12 [81/116] Подменю перезагрузка](/img/pdf.png)
Eltex VP-12 [81/116] Подменю перезагрузка
![Eltex VP-15P [81/116] Подменю перезагрузка](/views2/1569429/page81/bg51.png)
Руководство по эксплуатации IP-телефонов серии VP
81

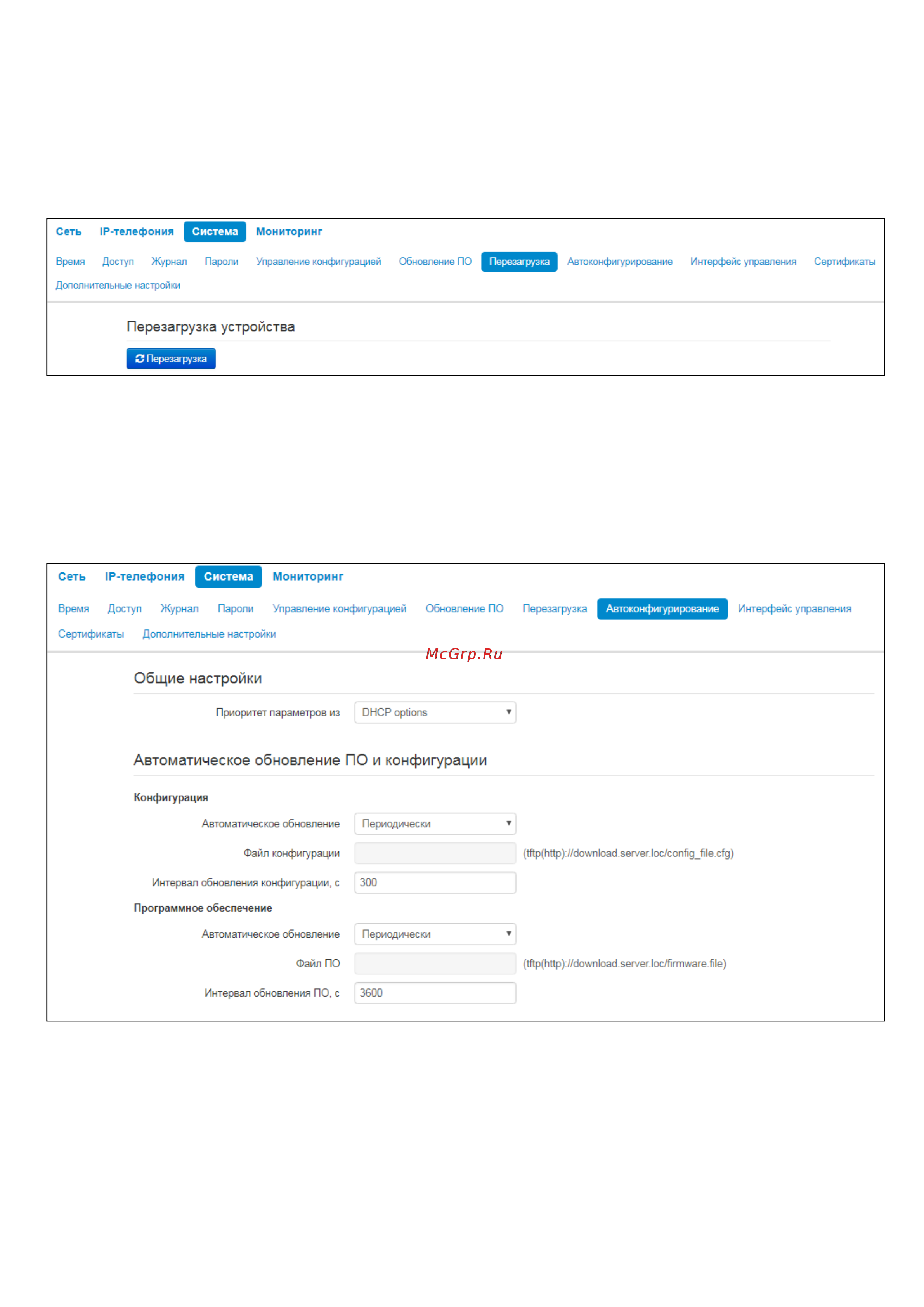

3.2.3.7
Подменю
«
Перезагрузка
»
В подменю «Перезагрузка» выполняется перезапуск устройства.
Для перезагрузки устройства нажмите на кнопку «Перезагрузить». Процесс перезагрузки
устройства занимает примерно 1 минуту.
3.2.3.8
Подменю
«
Автоконфигурирование
»
В подменю «Автоконфигурирование» выполняется настройка алгоритмаDHCP-
basedautoprovisioning(автоконфигурирование на основе протоколаDHCP) и протокола
автоматического конфигурирования абонентских устройствTR-069.
• Приоритет параметров из – данный параметр определяет, откуда необходимо взять
названия и расположение файлов конфигурации и программного обеспечения:
• Staticsettings– пути к файлам конфигурации и программного обеспечения
определяются соответственно из параметров «Файл конфигурации» и «Файл ПО»;
• DHCP options – пути к файлам конфигурации и программного обеспечения
определяются из DHCP опций 43, 66 и 67 (для этого необходимо для услуги Интернет
выбрать протокол DHCP).
