Руководство по эксплуатации IP-телефонов серии VP
65

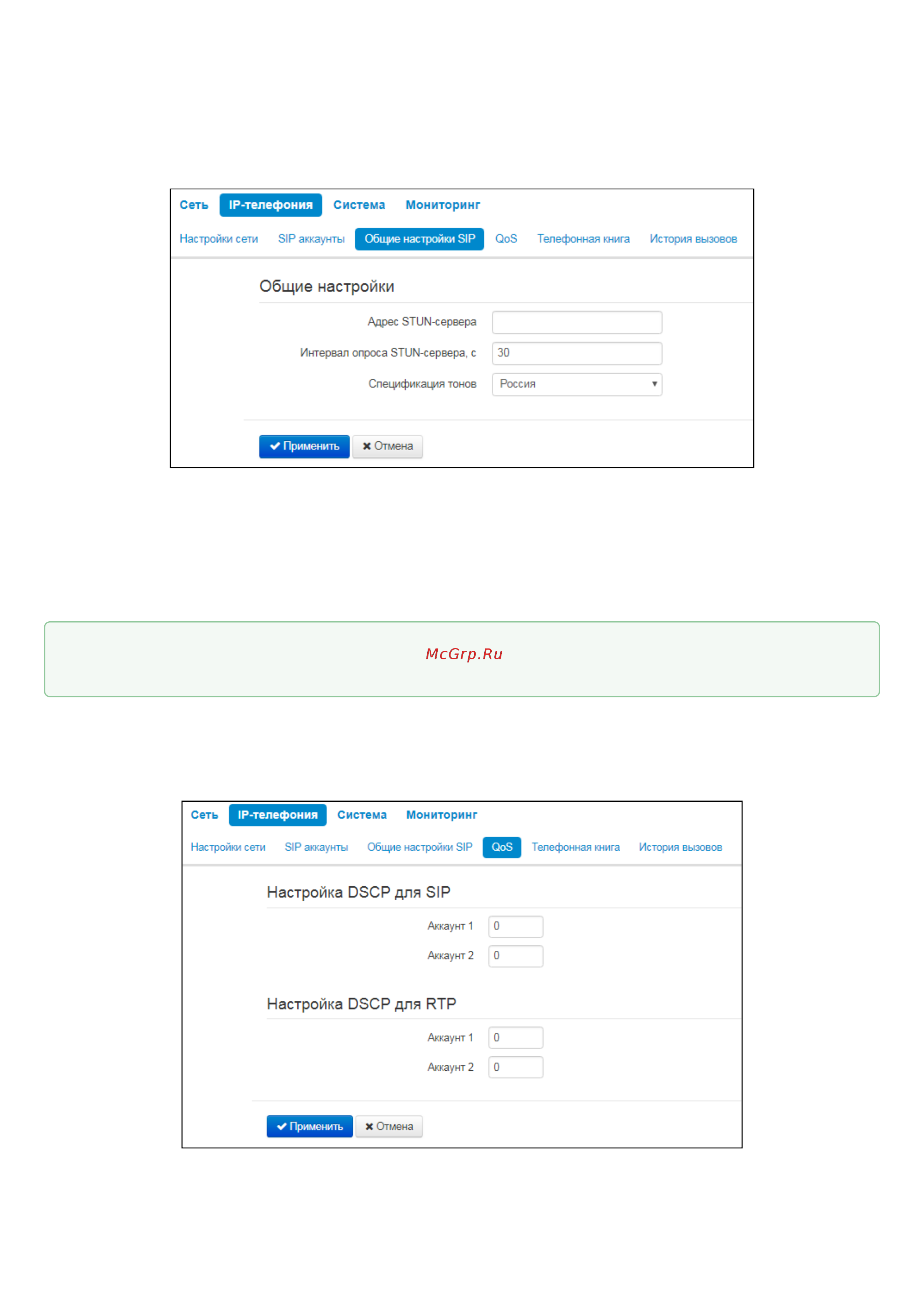

3.2.2.3
Подменю
«
Общие настройки
SIP»
•
Адрес
STUN-
сервера
–IP-адрес или доменное имя сервера STUN, через двоеточие можно
ввести альтернативный порт сервера (по умолчанию 3478).
•
Интервал опроса
STUN-
сервера
,
сек
–интервал, по истечении которого отправляется запрос
на сервер STUN. Чем меньше интервал опроса, тем выше скорость реакции на изменение
публичного адреса
•
Спецификация тонов
–выбор страны, для определения используемого набора тонов.
3.2.2.4
Подменю
«QoS»
В подменю «QoS» настраиваются функции обеспечения качества обслуживания (QualityofService).
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую
память нажмите кнопку «
Применить
». Для отмены изменений нажмите кнопку «
Отмена
».
