Руководство по эксплуатации IP-телефонов серии VP
95

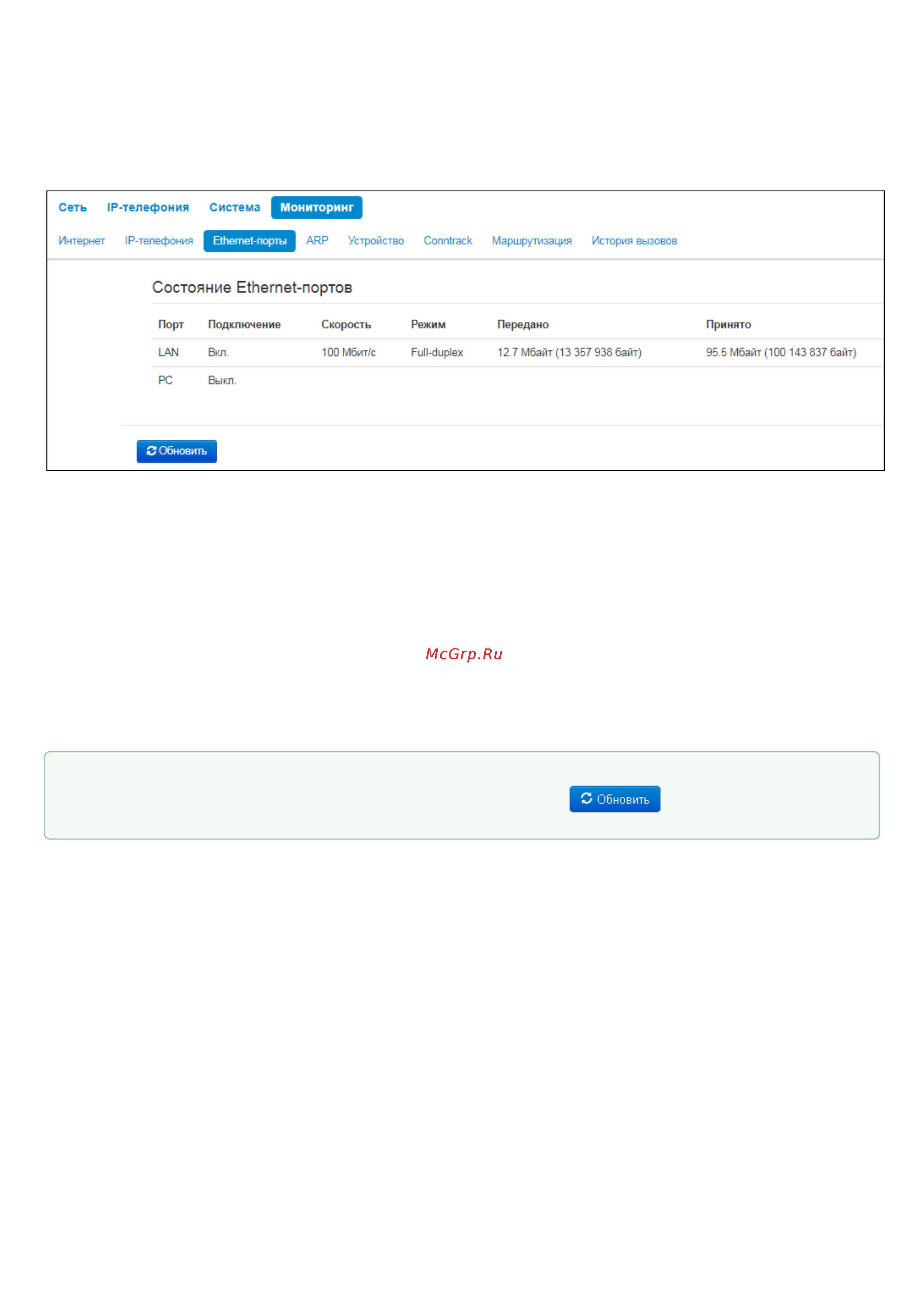

3.3.3 Мониторинг Ethernet-портов
•
Порт
– название порта:
• LAN – порт внешней сети;
• PC – порт для подключения ПК.
•
Подключение
– состояние подключения к данному порту:
•
Вкл
. – к порту подключено сетевое устройство (линк активен);
•
Выкл
. – к порту не подключено сетевое устройство (линк не активен).
•
Скорость
– скорость подключения внешнего сетевого устройства к порту (10/100 Мбит/с).
•
Режим
– режим передачи данных:
• Full-duplex – полный дуплекс;
• Half-duplex – полудуплекс.
•
Передано
– количество переданных байт с порта.
•
Принято
– количество принятых байт портом.
Для получения текущей информации о состоянии Ethernet-портови обновления значения
счетчиков приняты и переданных байт нажмите кнопку .
