1.2 Структура и принцип работы

IP-телефонVP-12(P)состоит из следующих подсистем:

• контроллер, в состав которого входит:

• высокоинтегрированная система на кристалле (System-on-a-Chip –

SoC)RealtekRTL8972C, включающая в себя процессор, 100 мегабитный коммутатор со

встроеннымиPHY, аппаратноеускорениетрафика L2/L3/L4;

• flash-память –16MВ;

• оперативная память SDRAM –128MВ;

• кодек (ADC/DAC);

• жидкокристаллический дисплей с разрешением 128x64 пикселей;

• звуковой кодекRealtekALC5621илиRealtekALC5633Q;

• полноценная цифровая клавиатура с дополнительными функциональными клавишами;

• 1портLAN: RJ-45 10/100BASE-T;

• 1 портPC: RJ-45 10/100BASE-T;

• 1 портHandset:RJ-9 (4P4C) для подключения трубки;

• 1 портHeadset: 3.5mmjackилиRJ-9 (4P4C) для подключения трубки;

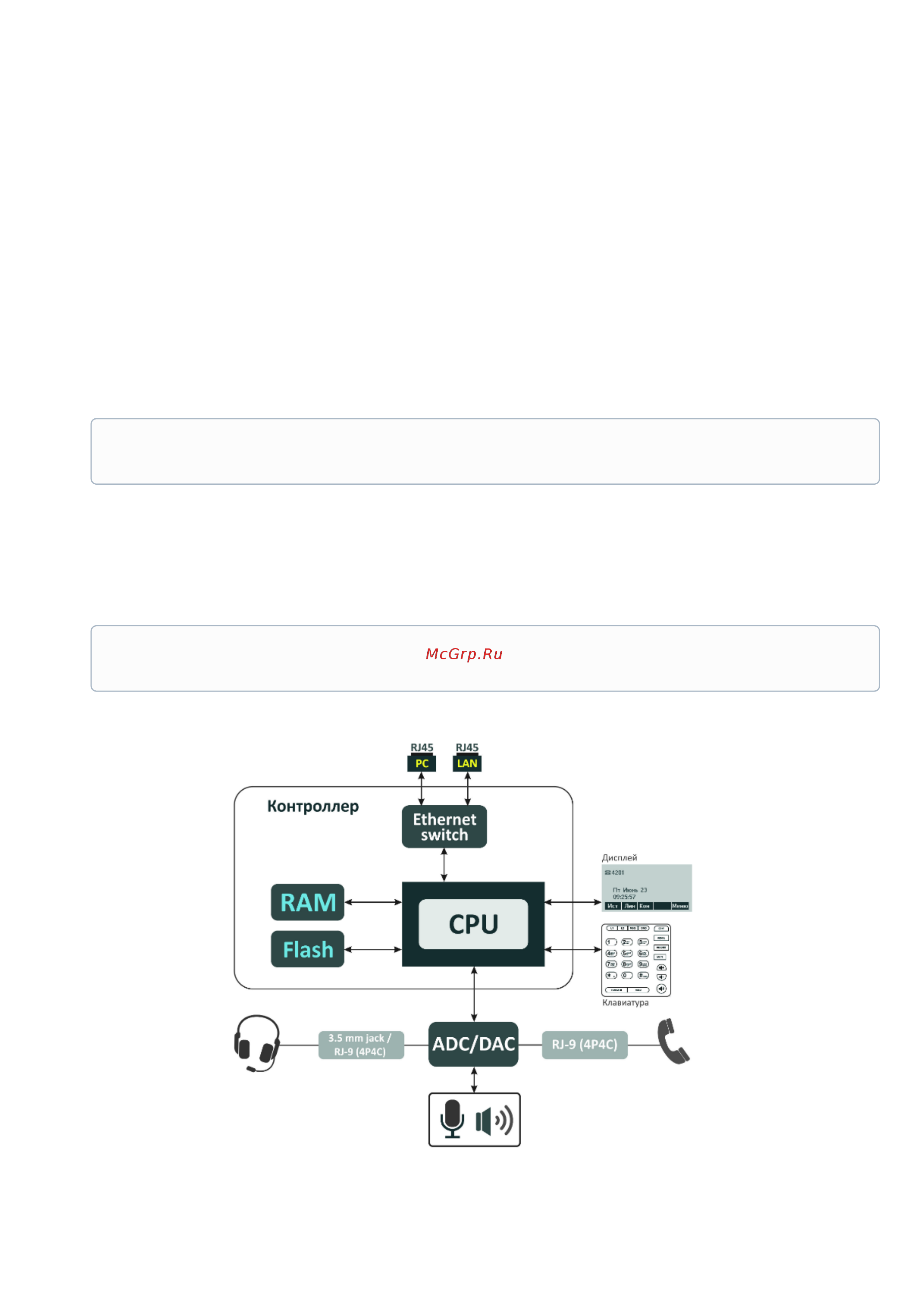

Структурная схема устройства приведена на рисунке ниже.

В зависимости от версии аппаратного обеспечения: для версий ниже 2.0 — кодек

Realtek ALC5621; для версий 2.0 и выше — кодек Realtek ALC5633Q.



В зависимости от версии аппаратного обеспечения: для версий ниже 2.0 — разъем

3.5mm jack , для версий 2.0 и выше — RJ-9 (4P4C).


