Руководство по эксплуатации IP-телефонов серии VP
85
•
Минимальный период опроса
и
Максимальный период опроса
– определяют интервал
времени в секундах для отправки периодических сообщений наSTUN-сервер с целью
обнаружения изменения публичного адреса.

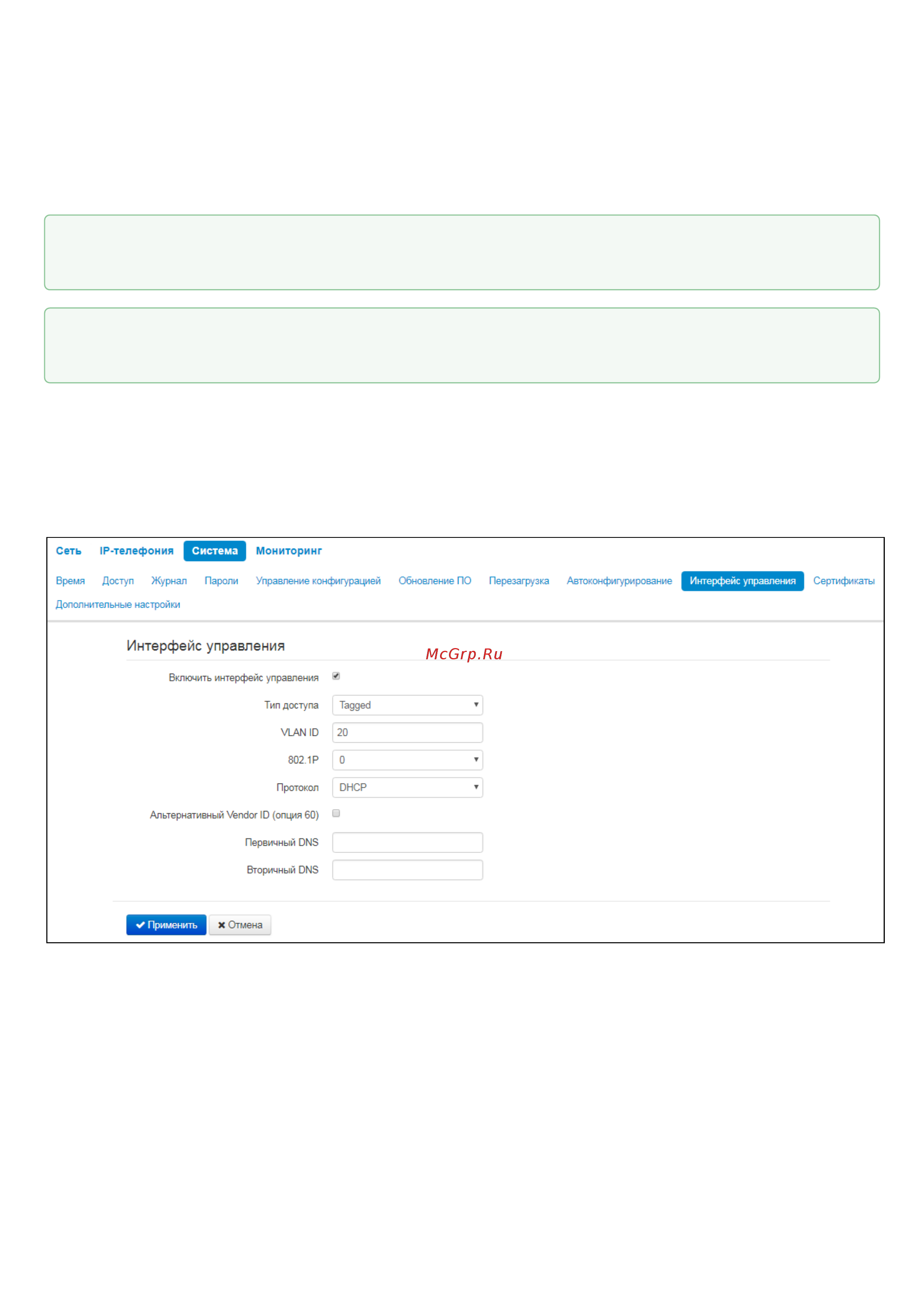

3.2.3.9
Подменю
«
Интерфейс управления
»
Меню позволяет настроить сетевой интерфейс для организации сетевого управления
устройством, используя протоколыHTTP,HTTPSиTelnet.
•
Включить интерфейс управления
– при установленном флаге управление устройством
производится через данный интерфейс.
•
Тип доступа
—задает режим работы интерфейса:
• Tagged —данные передаются интерфейсом с использованием заданного
VLAN ID;
• Untagged —данные передаются интерфейсом без использования VLAN.
• VLAN ID —идентификатор для выделения интерфейса в виртуальную локальную сеть.
Для корректной работы с ACS-сервером за NAT минимальный период опроса STUN-сервера
должен меньше, чем максимальное время сохранения сессии NAT-устройством.
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую
память нажмите кнопку «
Применить
». Для отмены изменений нажмите кнопку «
Отмена
».
