Руководство по эксплуатации IP-телефонов серии VP
29
3.2.1 Меню «Сеть»
В меню «Сеть»выполняется конфигурирование сетевых настроек устройства.
3.2.1.1
Подменю
«
Интернет
»

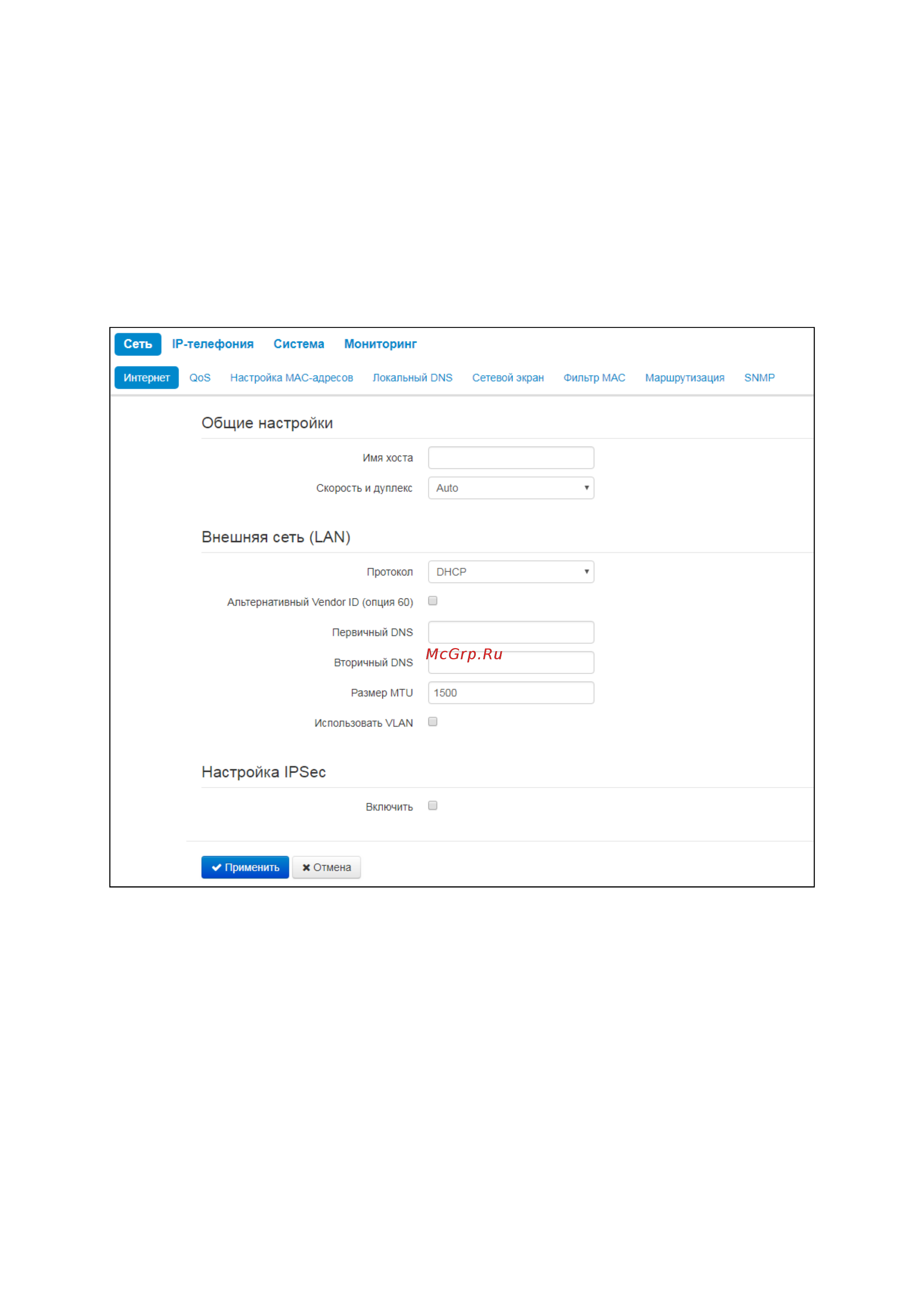

В подменю «Интернет» выполняется конфигурированиелокальнойсети по
протоколамPPPoE,DHCPиStatic.
Общие настройки
•
Имя хоста
– сетевое имя устройства.
•
Скорость и дуплекс
–установка скорости передачи данных и режима работы дуплекса на
Ethernet-портуLANустройства:
• Auto– автоматическое согласование скорости и дуплекса;
• 100 Half –поддерживается скорость 100 Мбит/с с полудуплексный режимом;
• 100 Full –поддерживается скорость 100 Мбит/с с дуплексным режимом;
• 10 Half –поддерживается скорость 10 Мбит/с с полудуплексным режимом;
• 10 Full–поддерживается скорость 10 Мбит/с с дуплексным режимом.
