Eltex VP-12 [22/116] Индикация состояния на дисплее
![Eltex VP-15P [22/116] Индикация состояния на дисплее](/views2/1569429/page22/bg16.png)
Руководство по эксплуатации IP-телефонов серии VP
22
Элемент задней панели Описание
7 DC разъем для подключения адаптера питания, 5В 2A
8 PC порт 10/100BASE-TEthernet(разъемRJ-45) для подключения ПК
9 Reset
Кнопка для перезапуска устройства
10
LAN порт 10/100BASE-TEthernet(разъемRJ-45) для подключения к локальной
сети
11 Гарнитура порт RJ-9 для подключения гарнитуры
12 Трубка порт RJ-9 для подключения трубки

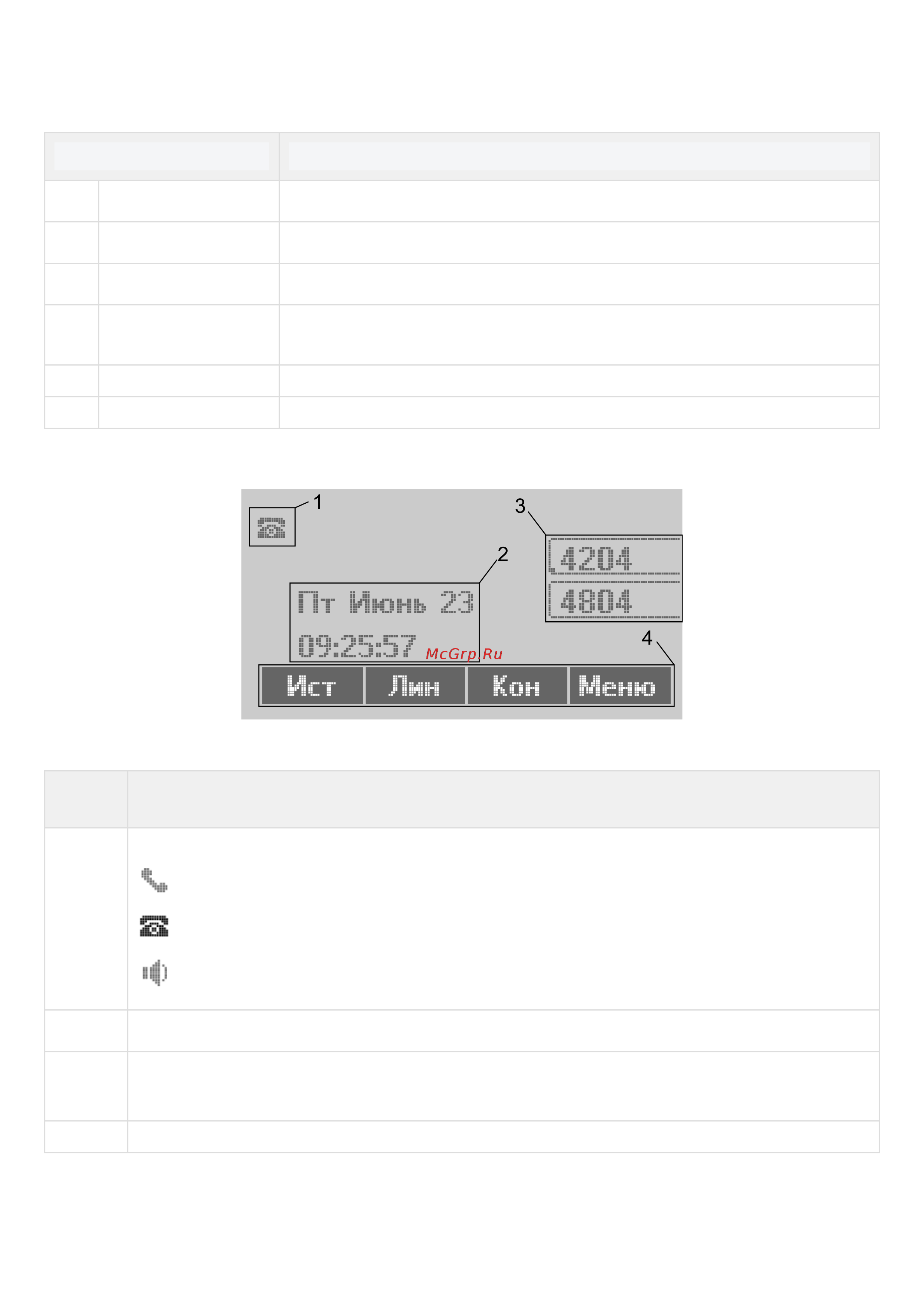

2.5 Индикация состояния на дисплее
Индикация состояния на дисплее
Указате
ль
Описание
1
Индикатор звукового интерфейса:
– телефонная трубка поднята;
– телефонная трубка положена;
– спикерфон активирован;
2
Текущая дата и время
3
Имена включенных аккаунтов, а при отсутствии имен – телефонный номер
(аккаунт по умолчанию помечен закрашенным левым нижним углом)
4 Действия, выполняемые при нажатии софт-клавиш
