Руководство по эксплуатации IP-телефонов серии VP
98
3.3.6 Мониторинг сетевых соединений
В подменю «Conntrack» отображаются текущие активные сетевые соединения устройства.

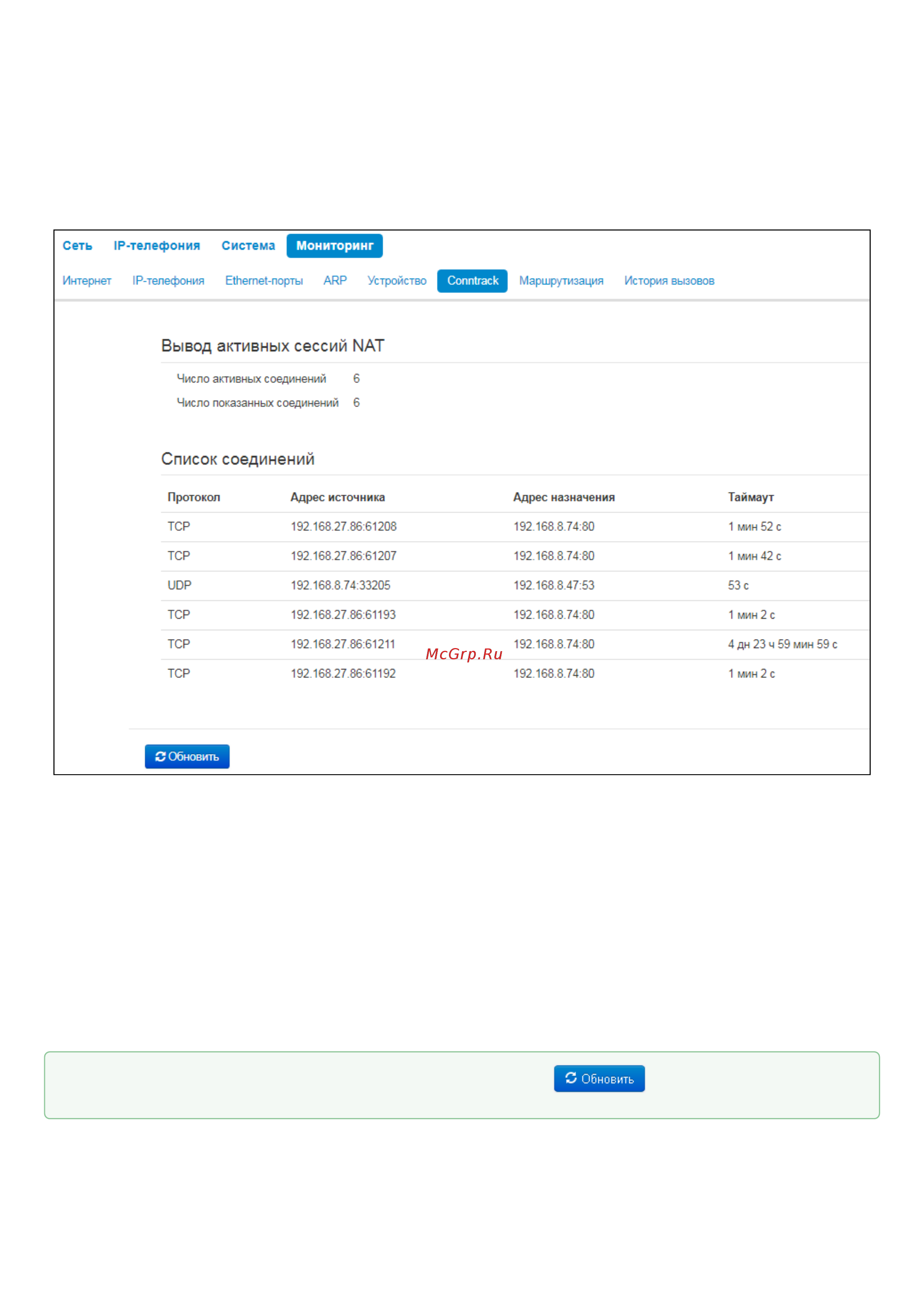

Вывод активных сессий NAT
•
Число активных соединений
– общее число активных сетевых соединений.
•
Число показанных соединений
– число соединений, выведенных в web-интерфейс. Чтобы не
снижать производительность работы WEB-интерфейса, максимальное число показанных
соединений ограничено значением 1024. Остальные соединения можно посмотреть через
командную консоль устройства (команда cat /proc/net/nf_conntrack).
Список соединений
•
Протокол
– протокол, по которому установлено соединение;
•
Адрес источника
– IP-адрес и номер порта инициатора соединения;
•
Адрес назначения
– IP-адрес и номер порта адресата соединения;
•
Таймаут
– период времени до уничтожения соединения.
Для получения текущей информации нажмите кнопку .
