Руководство по эксплуатации IP-телефонов серии VP
37

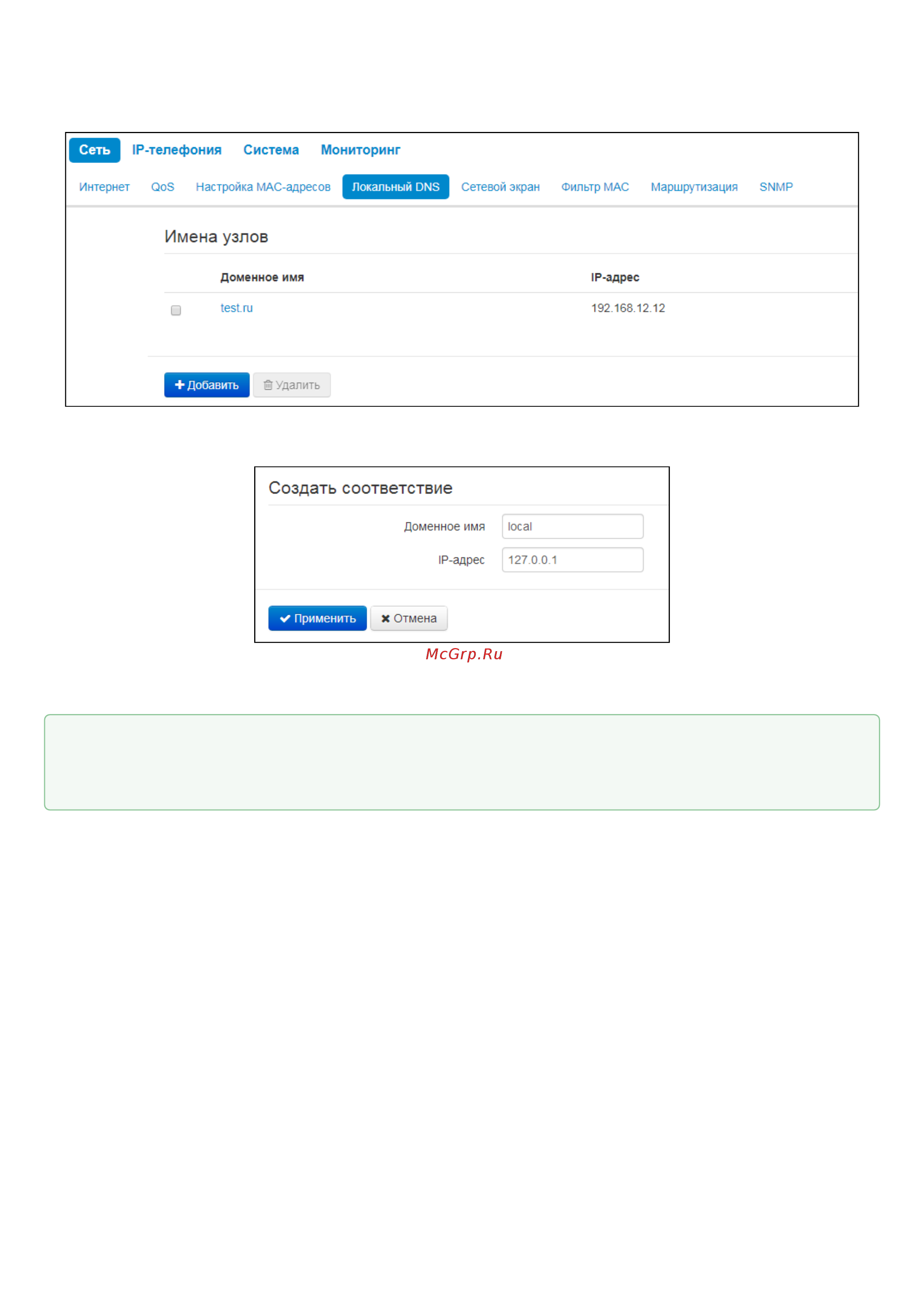

Для добавления адреса в список необходимо нажать кнопку«
Добавить
»и в окне«
Создать
соответствие
»и заполнить следующие поля:
•
Доменное имя
– имя узла;
• IP-
адрес
–IP-адрес узла.
3.2.1.6
Подменю
«
Сетевой экран
»
В подменю«
Сетевой экран
»устанавливаются правила прохождения входящего, исходящего и
транзитного трафика. Имеется возможность ограничивать прохождение трафика разного типа
(входящий, исходящий) в зависимости от протокола,IP-адресов источника и назначения,TCP/
UDP-портов источника и назначения (для сообщений протоколовTCPилиUDP), типа
сообщенияICMP(для сообщений протоколаICMP).
Нажмите кнопку «Применить» для создания соответствия IP-адрес – доменное имя. Для
отмены изменений нажмите кнопку «Отмена». Для удаления записи из списка необходимо
установить флаг напротив соответствующей записи и нажать на кнопку «Удалить».
