Руководство по эксплуатации IP-телефонов серии VP
34
•
Заранее заданный ключ
– секретный ключ, используемый в алгоритме аутентификации на
фазе 1. Представляет собой строку от 8 до 63 символов;
•
Алгоритм аутентификации
– выбор одного из списка алгоритмов аутентификации: MD5,
SHA1;
•
Алгоритм шифрования
– выбор одного из списка алгоритмов шифрования:DES,
3DES,Blowfish;
•
Группа Диффи
-
Хеллмана
– выбор группы Diffie-Hellman;
•
Время жизни фазы
1,
сек
– время, по истечении которого узлам необходимо
переидентифицировать друг друга и сравнить политику (другое название IKE SA lifetime). По
умолчанию 24 часа (86400 секунд).
Фаза
2
На втором этапе генерируются данные ключей, узлы «договариваются» об используемой
политике. Этот режим, также называемый быстрым режимом (quick mode), отличается от первой
фазы тем, что может установиться только после первого этапа, когда все пакеты второй фазы
шифруются.
•
Алгоритм аутентификации
– выбор одного из списка алгоритмов аутентификации: HMAC -
MD5, HMAC-SHA1, DES, 3DES;
•
Алгоритм шифрования
– выбор одного из списка алгоритмов шифрования: DES,
3DES,Blowfish;
•
Группа Диффи
-
Хеллмана
– выбор группы Diffie-Hellman;
•
Время жизни фазы
2,
сек
– время, через которое происходит смена ключа шифрования
данных (другое название IPSec SA lifetime). По умолчанию 60 минут (3600 секунд).

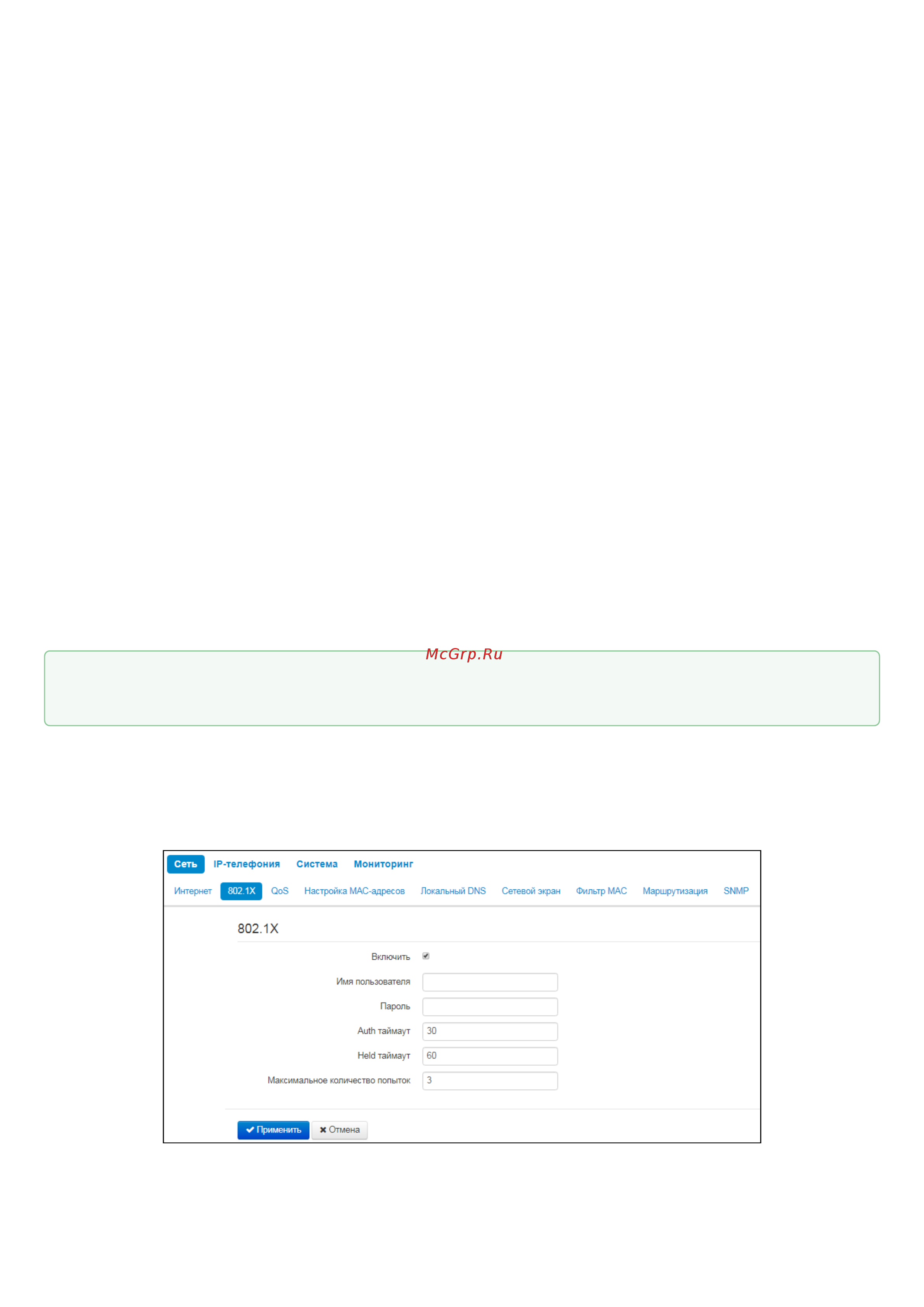

3.2.1.2
Подменю
«802.1X»
В подменю «802.1X» осуществляется настройка параметров аутентификации по спецификации
802.1X.
• Включить – установите флаг, чтобы включить аутентификацию по спецификации 802.1X.
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую
память нажмите кнопку«
Применить
».Для отмены изменений нажмите кнопку«
Отмена
».
