Руководство по эксплуатации IP-телефонов серии VP
39
192.168.18.0/24 или 192.168.18.0/255.255.255.0, чтобы выделить сразу целый
диапазон адресов.Параметр доступен в случаях когда параметр "Тип
трафика" имеет значение "
Исходящий
".
•
Протокол
– протокол пакета, на который распространяется действие данного правила:
• TCP;
• UDP;
• TCP/UDP;
• ICMP;
• любой.
•
Действие
– действие, совершаемое над пакетами (отбросить/пропустить).
При выборе протоколов TCP,UDP,TCP/UDP для редактирования будут доступны настройки:
•
Порты отправителя
– список портов отправителя, пакеты которого будут попадать под
данное правило (допускается указывать либо одиночный порт, либо через “-“ диапазон
портов).
•
Порты получателя
– список портов получателя, пакеты которого будут попадать под данное
правило (допускается указывать либо одиночный порт, либо через “-“ диапазон портов).
При выборе протоколаICMPдля редактирования будут доступны настройки:
•
Тип сообщения
–можно создать правило только для определенного типаICMP-сообщения
либо для всех.
3.2.1.7
Подменю
«
Фильтр
MAC»

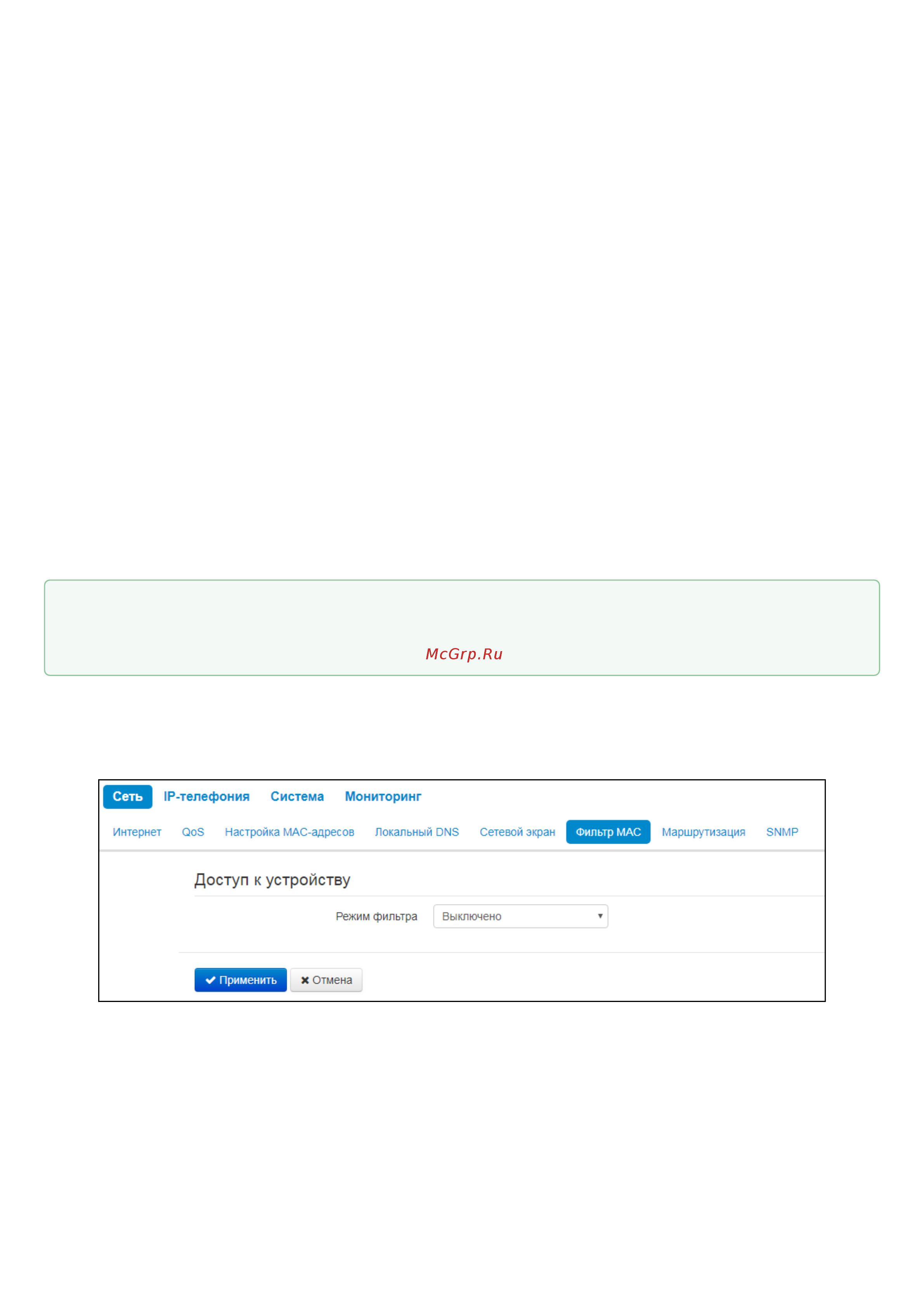

В подменю «Фильтр МАС» выполняются настройка фильтрации доступа по MAC-адресу хоста.
Режим фильтра – определяет один из трех алгоритмов работы фильтра в зависимости
отMAC-адреса клиента:
•
Отключить
–фильтрация поMAC-адресам отключена – всем хостам разрешено
подключаться кустройству;
•
Чёрный список
– в данном режиме работы фильтра хостам,MAC-адреса которых
указаны в «СпискеMAC-адресов», запрещено подключаться кустройству. Хостам,MAC-
адреса которых не указаны в списке, подключение разрешено;
Нажмите кнопку «Применить» для добавления нового правила. Для отмены изменений
нажмите кнопку «Отмена». Для удаления записи из списка необходимо установить флаг
напротив соответствующей записи и нажать на кнопку «Удалить».
