Руководство по эксплуатации IP-телефонов серии VP
40
•
Белый список
– в данном режиме работы фильтра хостам,MAC-адреса которых
указаны в «СпискеMAC-адресов», разрешено подключаться кустройству. Хостам,MAC-
адреса которых в списке не указаны, подключение запрещено.

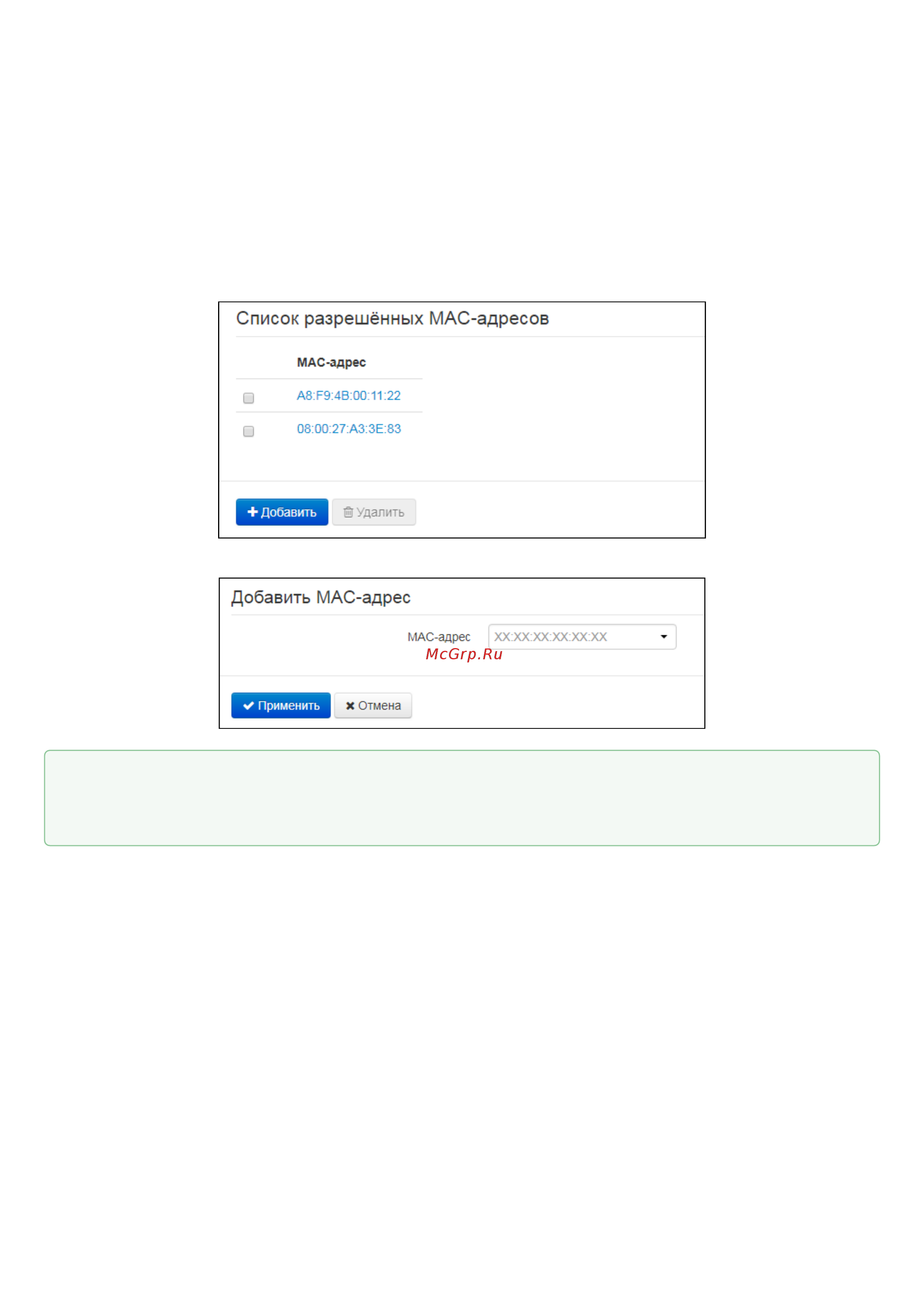

Список МАС-адресов
В список можно внести до тридцатиMAC-адресов хостов, доступ которым к устройству
регулируется настройкой режима фильтра.
Для добавления нового хоста в список нажмите кнопку«
Добавить
»и введите его МАС-адрес.
Нажмите кнопку «Применить» для добавления нового правила. Для отмены изменений
нажмите кнопку «Отмена». Для удаления записи из списка необходимо установить флаг
напротив соответствующей записи и нажать на кнопку «Удалить».
