Руководство по эксплуатации IP-телефонов серии VP
15

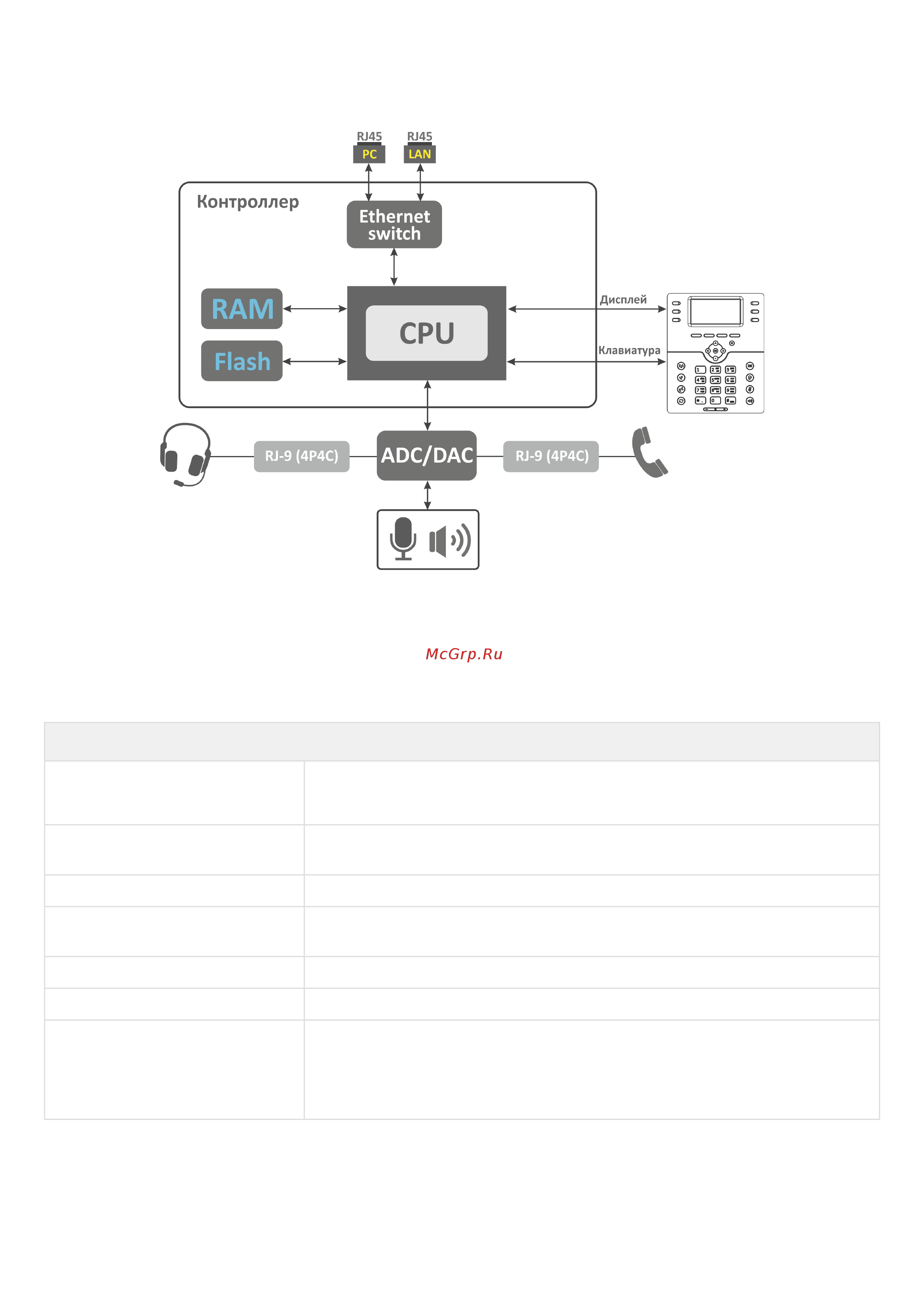

Устройство работает под управлением операционной системыLinux. Основные функции
управления сосредоточены в процессореRealtek, который осуществляет маршрутизациюIP-
пакетов, обеспечивает работуIP-телефонии.
2.3 Характеристики устройства
Общие параметры
Питание
• адаптер питания 5V DC, 2 А
• питание по Ethernet-кабелю PoE IEEE 802.3af (только для VP-15P)
Потребляемая мощность в
рабочем режиме
не более 4 Вт (максимальный потребляемый ток 0,8 А)
Рабочий диапазон температур от +5 до +40°С
Относительная влажность при
температуре 25°С
до 80%
Габариты 205x210x86 мм
Масса не более 0,80 кг
Доступные интерфейсы
• LAN: 1 порт Ethernet RJ-45 10/100BASE-T
• PC: 1 порт Ethernet RJ-45 10/100BASE-T
• Handset: 1 разъем RJ-9 (4P4C) для подключения трубки
• Headset: 1 разъем RJ-9 (4P4C) для подключения гарнитуры
