Руководство по эксплуатации IP-телефонов серии VP
41
3.2.1.8
Подменю
«
Маршрутизация
»

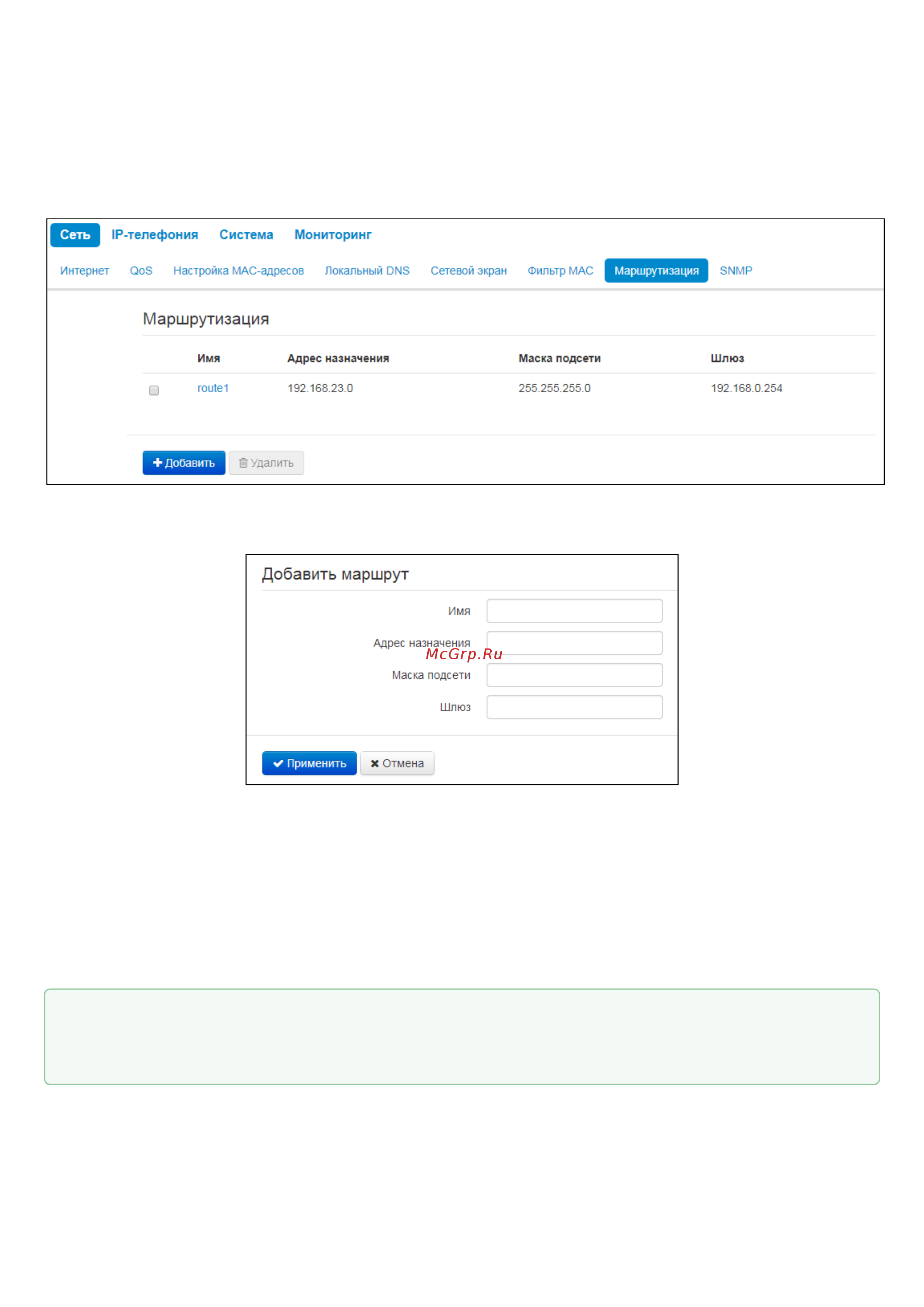

В подменю «Маршрутизация» настраиваются статические маршруты устройства.
Для добавления нового маршрута нажмите на кнопку «Добавить»и заполните следующие поля:
•
Имя
– название маршрута, используется для удобства восприятия человеком. Поле можно
оставить пустым;
•
Адрес назначения
–IP-адрес хоста или подсети назначения, до которых необходимо
установить маршрут;
•
Маска подсети
– маска подсети. Для хоста маска подсети устанавливается в значение
255.255.255.255, для подсети – в зависимости от её размера;
•
Шлюз
–IP-адрес шлюза, через который осуществляется выход на«
Адрес назначения
».
Нажмите кнопку «Применить» для добавления нового правила. Для отмены изменений
нажмите кнопку «Отмена». Для удаления записи из списка необходимо установить флаг
напротив соответствующей записи и нажать на кнопку «Удалить».
