Руководство по эксплуатации IP-телефонов серии VP
106

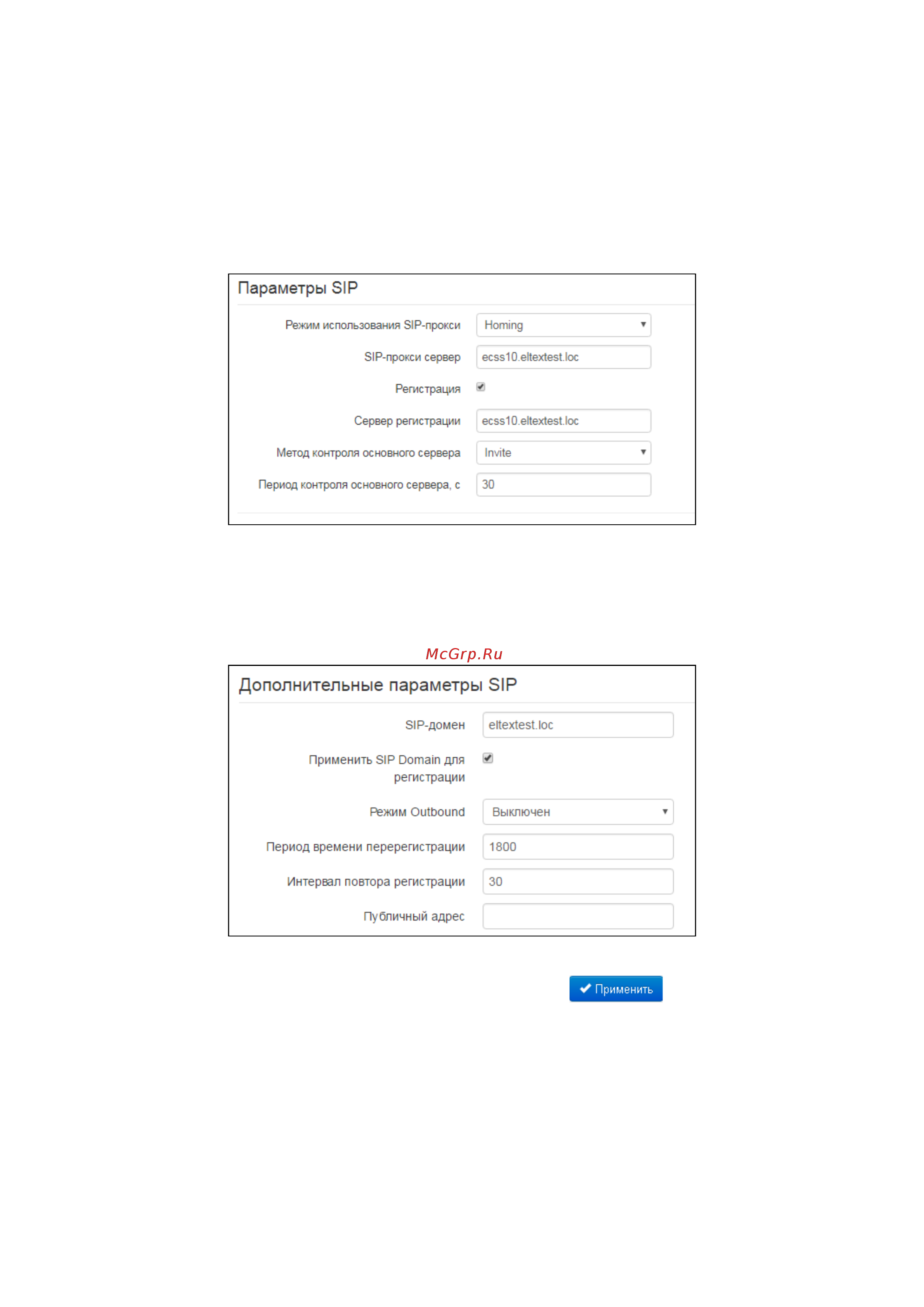

Ниже на вкладке укажите IP-адрес или доменное имя SIP-сервера и сервера регистрации (при
необходимости) в соответствующих полях. Если на серверах используются номера портов,
отличные от 5060, то через двоеточие укажите альтернативные порты. Установите флаг
«Регистрация», если для работы телефонии необходима регистрация абонентов на SIP-
сервере (обычно, регистрация необходима).
Укажите SIP домен (при необходимости) в блоке параметров «Дополнительные параметры
SIP». При необходимости использования доменного имени при регистрации, установите SIP-
домен в разделе «Дополнительные параметры SIP»:
Для сохранения и применения настроек нажмите кнопку .
Содержание
- Vp 12 p vp 15 p 1
- Описание vp 12 vp 12p 4 2
- Описание vp 15 vp 15p 14 2
- Приложения к руководству по эксплуатации ip телефоны серии vp 107 2
- Пример настройки ip телефоны серии vp 102 2
- Содержание 2
- Управление через web конфигуратор ip телефоны серии vp 24 2
- Назначение 4
- Описание vp 12 vp 12p 4
- Структура и принцип работы 5
- 10 мбит с 100 мбит с автоопределение 6
- Адаптер питания 5 в dc 2 а питание по ethernet кабелю poe ieee 802 af только 6
- Для vp 12p 6
- Устройство работает под управлением операционной системы linux основные функции управления сосредоточены в процессоре realtek который осуществляет маршрутизацию ip пакетов обеспечивает работу ip телефонии 6
- Характеристики устройства 6
- Ip телефон vp 12 p выполнен в пластиковом корпусе с размерами 223x178x89 5 мм 10
- Верхняя панель устройства индикация 10
- Внешний вид верхней панели устройства vp 12 p приведен на рисунке ниже 10
- Конструктивное исполнение 10
- На верхней панели устройства vp 12 p расположены следующие световые индикаторы 10
- Внешний вид задней панели vp 12 p зависит от версии аппаратного обеспечения внешний вид для версий ниже 2 приведен на рисунке а для версии 2 и выше на рисунке б 11
- Задняя панель устройства 11
- Рисунок а внешний вид задней панели vp 12 p для версий аппаратного обеспечения ниже 2 11
- Выше 12
- Индикация состояния на дисплее 12
- Рисунок б внешний вид задней панели vp 12 p для версий аппаратного обеспечения 2 и 12
- Ip телефон vp 12 p телефонная трубка и кабель для подключения трубки адаптер питания 220 5 в 2 а кабель rj 45 краткое руководство пользователя и гарантийный талон 13
- В базовый комплект поставки устройства серии vp 12 p входят 13
- Индикация состояния на дисплее 13
- Комплект поставки 13
- По запросу в комплект поставки может быть добавлена гарнитура 13
- Назначение 14
- Описание vp 15 vp 15p 14
- Структура и принцип работы 14
- Headset 1 разъем rj 9 4p4c для подключения гарнитуры 15
- Адаптер питания 5v dc 2 а питание по ethernet кабелю poe ieee 802 af только для vp 15p 15
- Устройство работает под управлением операционной системы linux основные функции управления сосредоточены в процессоре realtek который осуществляет маршрутизацию ip пакетов обеспечивает работу ip телефонии 15
- Характеристики устройства 15
- Верхняя панель устройства индикация 20
- Конструктивное исполнение 20
- Внешний вид задней панели vp 15 p приведена на рисунке ниже 21
- Задняя панель устройства 21
- Индикация состояния на дисплее 22
- Комплект поставки 23
- Начало работы ip телефоны серии vp 24
- Подготовка к работе 24
- Управление через web конфигуратор ip телефоны серии vp 24
- Описание web интерфейса 25
- Основные режимы работы 25
- Основные элементы web интерфейса 25
- Применение конфигурации 26
- Визуальная индикация текущего состояния процесса применения настроек 27
- Кнопка отмены изменений имеет вид при нажатии на кнопку отмена 27
- Отмена изменений 27
- Отмена изменений производится только до нажатия на кнопку применить после нажатия на кнопку применить возврат к предыдущим настройкам будет невозможен 27
- Отредактированные на странице параметры обновляются текущими значениями записанными в памяти устройства 27
- Конфигурирование ip телефоны серии vp 28
- Меню сеть 29
- Подменю интернет 29
- Подменю 802 x 34
- Подменю qos 35
- Настройка mac адресов 36
- Подменю локальный dns 36
- Подменю сетевой экран 37
- Подменю фильтр mac 39
- Подменю маршрутизация 41
- Подменю snmp 42
- Меню ip телефония 44
- Подменю настройки сети 44
- Подменю sip аккаунты 46
- Дополнительные параметры 57
- Max равнозначно 0 max min равнозначно min 62
- Min минимальное количество повторений max максимальное 62
- Опциональная часть правил плана нумерации 63
- Опциональная часть правила может опущена но если она всё таки используется то может содержать следующие элементы 63
- Подменю qos 65
- Подменю общие настройки sip 65
- Подменю телефонная книга 67
- Подменю история вызовов 70
- Меню система 71
- Подменю время 71
- Подменю доступ 72
- Подменю журнал 74
- Подменю пароли 78
- Подменю управление конфигурацией 79
- Подменю обновление по 80
- Подменю автоконфигурирование 81
- Подменю перезагрузка 81
- Подменю интерфейс управления 85
- Подменю сертификаты 87
- Подменю дополнительные настройки 91
- Мониторинг ip телефоны серии vp 92
- Мониторинг ip телефонии 93
- Мониторинг сетевых параметров 93
- Мониторинг ethernet портов 95
- Просмотр arp таблицы 96
- Просмотр информации об устройстве 97
- Мониторинг сетевых соединений 98
- Просмотр таблицы маршрутизации 99
- Просмотр истории вызовов 100
- Пример настройки ip телефоны серии vp 102
- Алгоритм работы автоматического обновления устройства на основе протокола dhcp 107
- Приложения к руководству по эксплуатации ip телефоны серии vp 107
- Запуск произвольного скрипта при старте системы 110
- Процедура восстановления системы после сбоя при обновлении программного обеспечения 110
- Конфигурацию списка запрашиваемых опций можно изменять и хранится она как и все остальные настройки в конфигурационном файле et с config cfg yaml по умолчанию списки 112
- На устройствах vp 12 p имеется возможность настраивать опции получаемые dhcp клиентами на разных интерфейсах 112
- Настройка dhcp клиентов в мультисервисном режиме 112
- Распределение запрашиваемых опций при мультисервисном режиме 112
- Согласно приведенной таблице опции 1 3 6 26 28 33 121 249 могут запрашиваться dhcp клиентами для каждого субинтерфейса соответственно данные опции будут индивидуально применены для каждого субинтерфейса опции 12 15 42 43 66 67 120 могут запрашиваться и применяться только для одного dhcp клиента так как они общесистемные то есть не приводят к настройке сетевого интерфейса 112
- После редактирования dhcpoptionlist рекомендуется перезагрузка устройства до перезагрузки корректная работа устройства не гарантируется 115
- Техническая поддержка 116
