Руководство по эксплуатации IP-телефонов серии VP
47
•
Имя аккаунта
– метка аккаунта, которая будет использоваться для
идентификацииактивного аккаунта или аккаунта по умолчанию.
•
Номер телефона
– абонентский номер, закрепленный за аккаунтом.
•
Имя пользователя
– имя пользователя, сопоставленное с аккаунтом (отображается в
полеDisplay-NameзаголовкаFromв исходящих сообщенияхSIP).
•
Использовать альтернативный номер
– при установленном флаге в заголовок «From»
сообщенийSIP, отправляемых с данного аккаунта, будет подставляться альтернативный
номер (в частности, чтобы маскировать свой реальный номер от системы АОН вызываемого
абонента).
•
Подставлять заголовок в
Contact–использоватьальтернативный номерв
заголовкеContactсообщенияSIP.
• SIP-
порт
–UDP-порт для приёма входящих сообщенийSIPна данный аккаунт, а также для
отправки исходящихSIP-сообщений с данного аккаунта. Принимает значения 1–65535 (по
умолчанию 5060).
•
Категория абонента
–категория вызывающего абонента (callingpartycategory) –
используется для передачи в заголовке «From» исходящих сообщений; последний при этом
передается в форматеTel-URI(см.RFC3966).

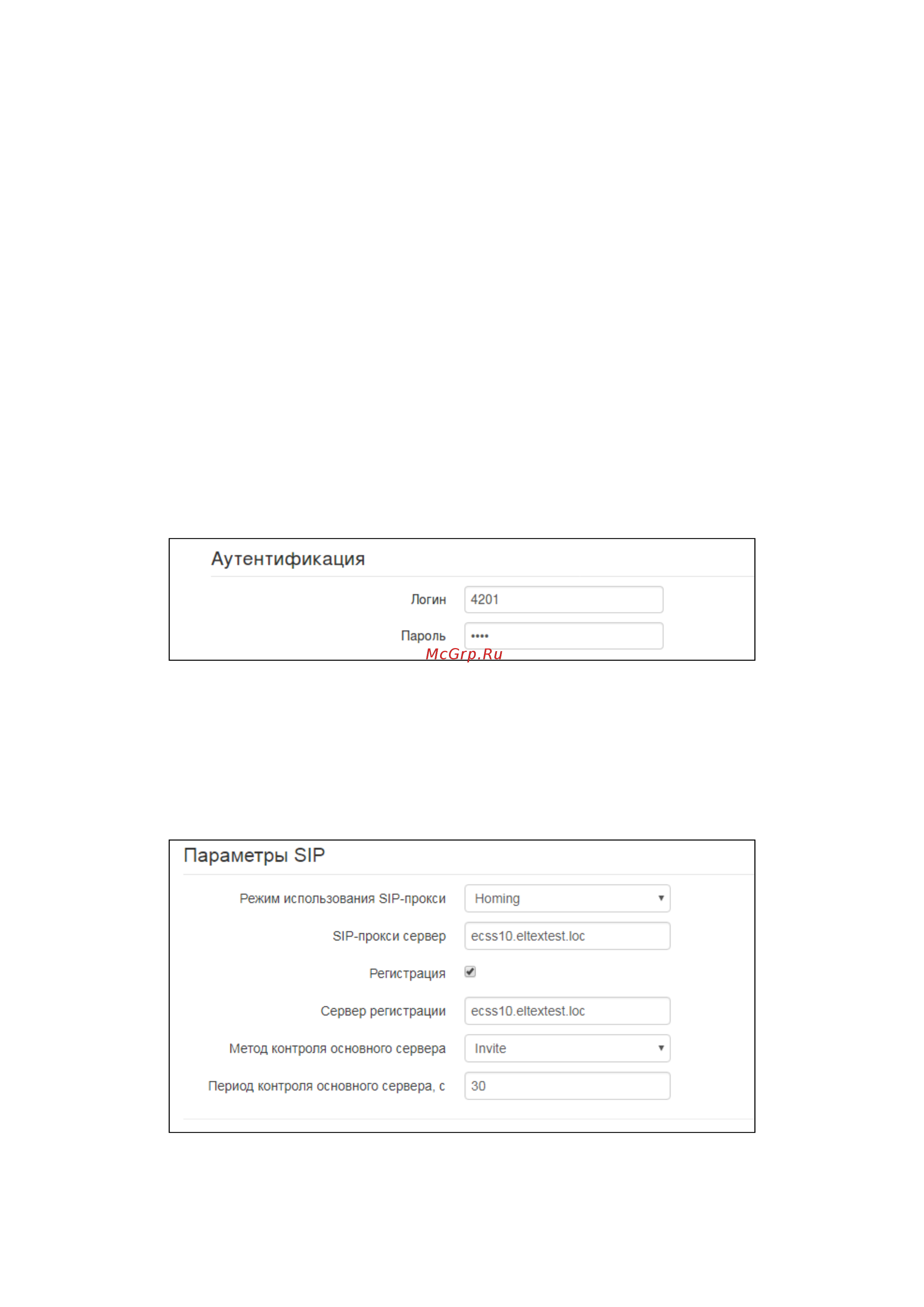

Аутентификация
•
Логин
– имя пользователя используемое для аутентификации абонента на SIP-сервере и
сервере регистрации.
•
Пароль
– пароль используемый для аутентификации абонента на SIP-сервере и сервере
регистрации.
Параметры
SIP
В секции «Параметры SIP» выполняются настройки SIP-параметров аккаунта.
