Руководство по эксплуатации IP-телефонов серии VP
58
Передача
DTMF– способ передачи сигналов DTMF:
• Inband– внутриполосная передача;
• RFC2833– согласно рекомендации RFC2833 в качестве выделенной нагрузки в речевых
пакетах RTP;
• SIPinfo– передача сообщений по протоколуSIPв запросахINFO.
•
Тип нагрузки для пакетов
RFC2833– тип нагрузки для передачи пакетов по RFC2833
(разрешенные для использования значения – от 96 до 127).
•
Одинаковый тип нагрузки для приёма и передачи
– опция используется при исходящем
вызове для согласования типа нагрузки событий, передаваемых по RFC2833 (сигналов
DTMF). При установленном флаге передача и прием событий по RFC2833 осуществляется с
нагрузкой из принятого от встречной стороны сообщения 200Ok. При снятом флаге
передача событий по RFC2833 осуществляется с нагрузкой из принятого 200Ok, а приём – с
типом нагрузки из собственной конфигурации (указывается в исходящем Invite).
•
Использовать обнаружение тишины
– при установленном флаге использовать детектор
тишины.
•
Использовать эхоподавление
– при установленном флаге использовать эхоподавление.
•
Время дисперсии
– параметр, позволяющий бороться с эхом, вызванным дисперсией
речевого сигнала. Значения параметра изменяются в промежутке от 2 до 128 мс.
•
Использовать
RTCP– при установленном флаге использовать протокол RTCP для контроля
за разговорным каналом.
•
Интервал передачи
– интервал передачи пакетов RTCP, сек;
•
Период приема
– период приёма сообщения RTCP измеряется в единицах интервала
передачи; если по истечении периода приёма от встречной стороны не будет
получено ни одногоRTCP-пакета –устройстворазрывает соединение.
• RTCP-XR– при установленном флаге будут отправляться пакеты RTCP Extended Reports в
соответствии с RFC 3611.
RTP
•
Минимальный
RTP-
порт
– нижняя граница диапазонаRTP-портов, используемых для
передачи разговорного трафика.
•
Максимальный
RTP-
порт
– верхняя граница диапазонаRTP-портов, используемых для
передачи разговорного трафика.

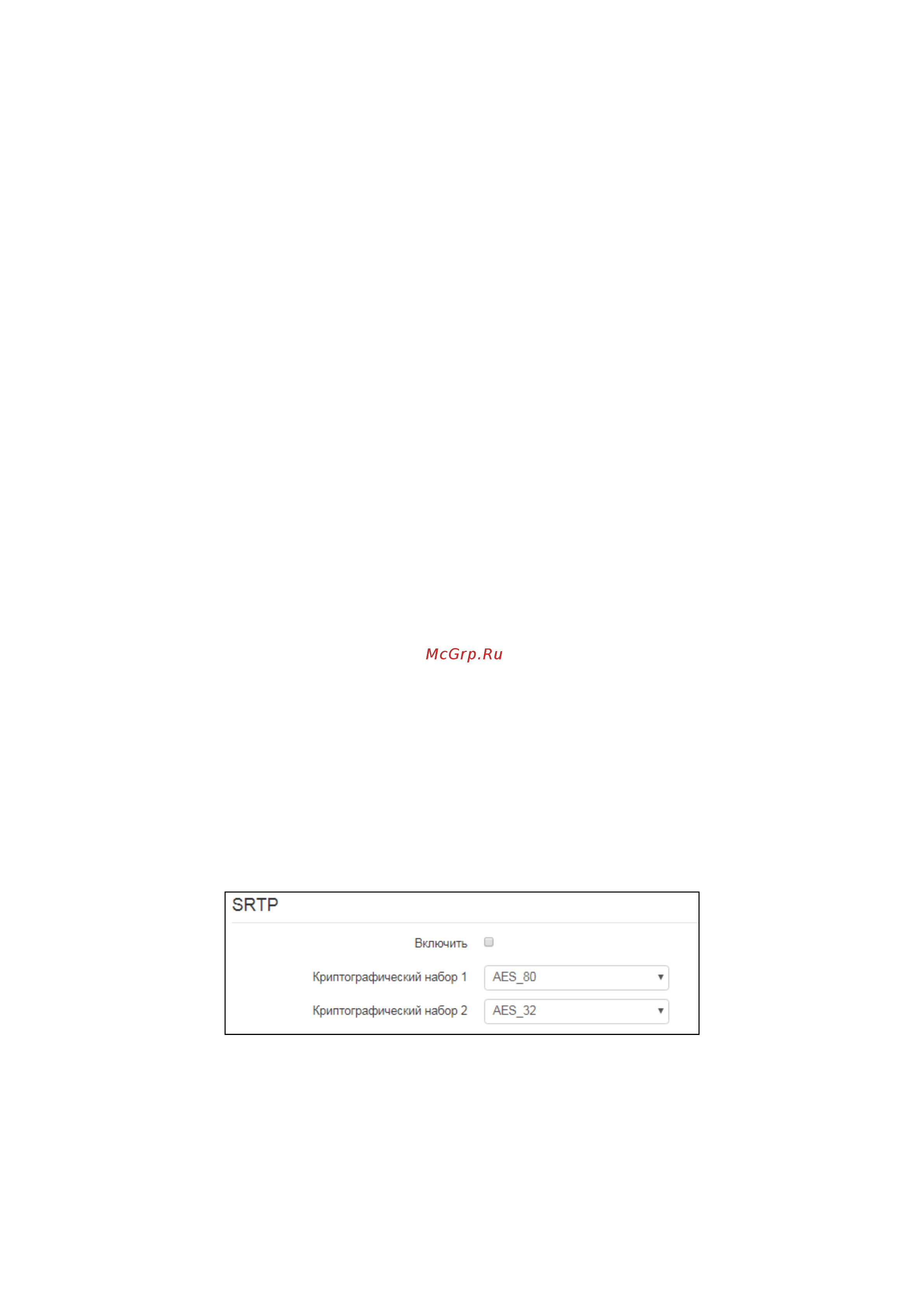

SRTP
• Включить – при установленном флаге будет использоваться шифрованиеRTP-потока. При
этом вSDPисходящихINVITE-запросов будет указанRTP/SAVP-профиль.
ТакжевSDPвходящих запросов будет производиться поискRTP/SAVP-профиля. Если RTP/
SAVP-профиль не будет найден, то вызов будет отклонен.
• Криптографический набор 1-2– позволяет выбратьалгоритмы шифрования и хеширования,
которыебудут использоваться.Криптонаборс наивысшим приоритетом нужно прописать в
