Руководство по эксплуатации IP-телефонов серии VP
76

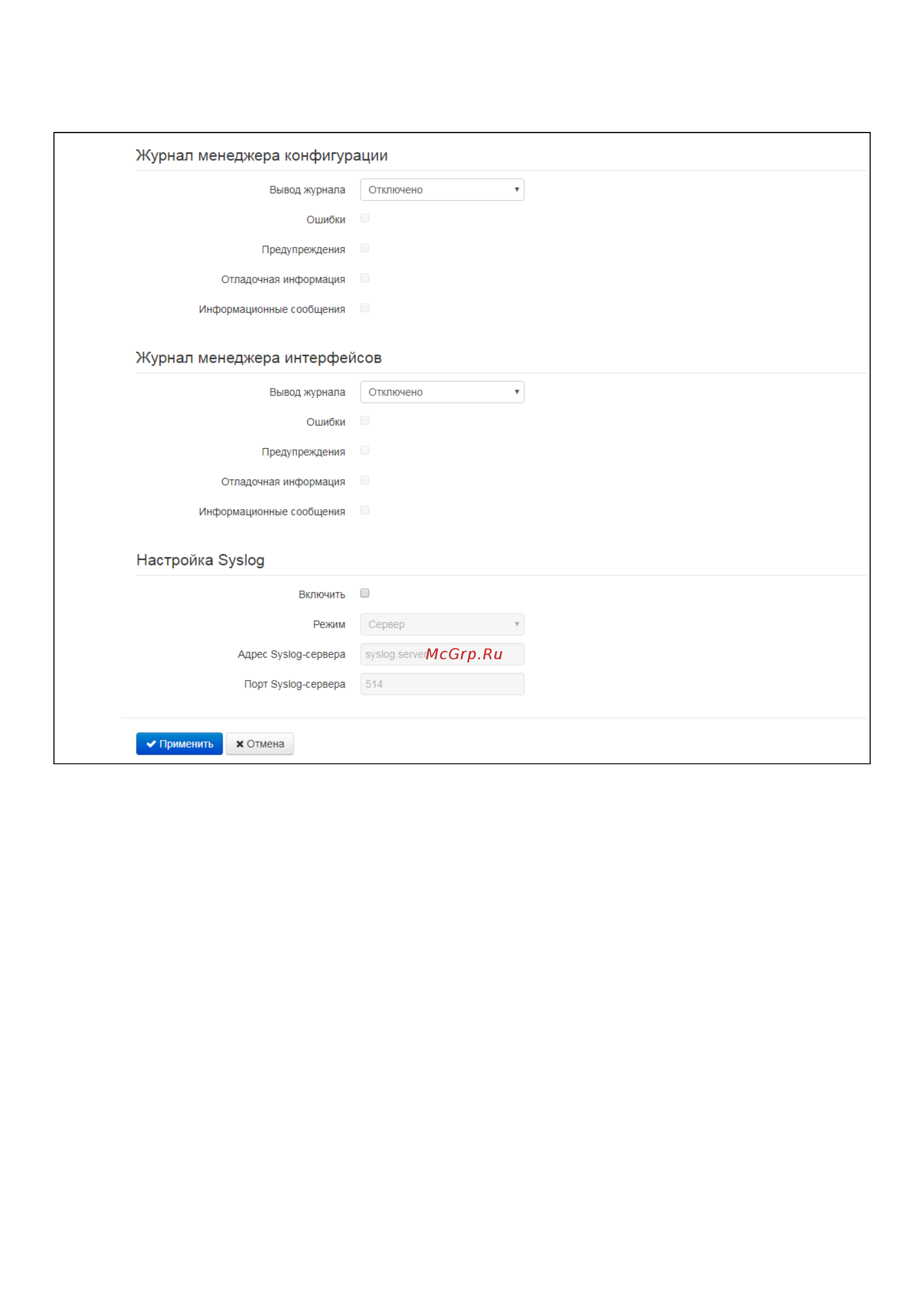

Журнал телефонии
• Вывод журнала – направление вывода сообщений журнала:
• Отключено – журнал отключен;
• Syslog – сообщения выводятся по протоколу syslog на удаленный сервер либо в
локальный файл (настройка протокола осуществляется ниже);
• Консоль – сообщения выводятся в консоль устройства (необходимо подключение
через переходник COM-порта);
• Telnet – сообщения выводятся в telnet-сессию; для этого сначала необходимо создать
подключение по протоколу telnet.
• Ошибки – установите флаг, если необходимо выводить сообщения типа «Ошибки».
• Предупреждения – установите флаг, если необходимо выводить сообщения типа
«Предупреждения».
• Отладочная информация – установите флаг, если необходимо выводить отладочные
сообщения.
• Информационные сообщения – установите флаг, если необходимо выводить
информационные сообщения.
