Руководство по эксплуатации IP-телефонов серии VP
83
•
Интервал обновления ПО
,
с
– промежуток времени в секундах, через который
осуществляется периодическое обновление программного обеспечения устройства; выбор
значения 0 означает однократное обновление только сразу после загрузки устройства.
•
Время обновления ПО
– время в 24-часовом формате, в которое будет производится
автообновление программного обеспечения.
•
Дни обновления ПО
–дни недели, в которые в заданное время будет производиться
автообновление программного обеспечения.
Детальное описание алгоритма автоматического обновления на основе
протоколаDHCPсмотрите в приложении Алгоритм работы автоматического обновления
устройства на основе протокола DHCP.

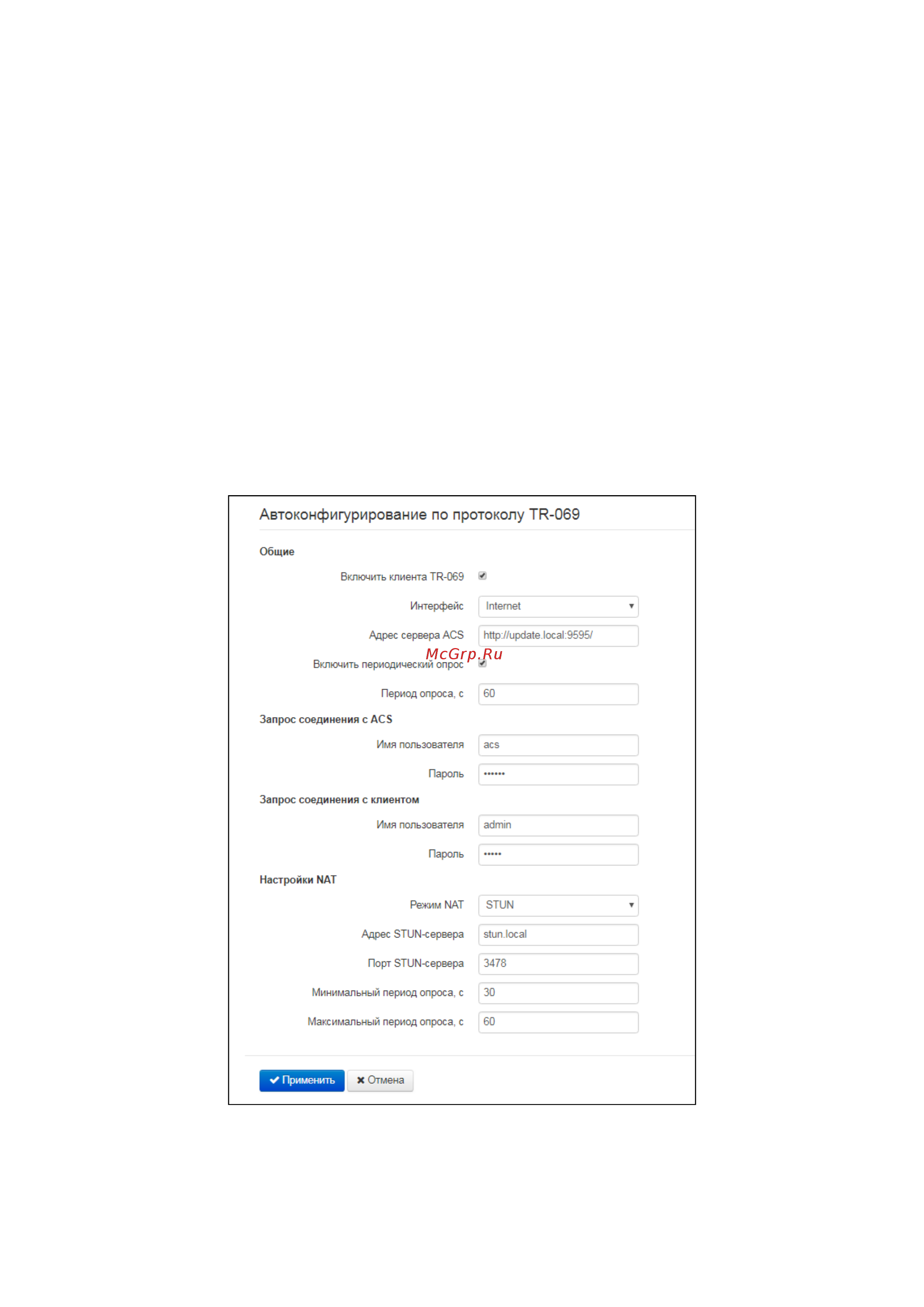

Автоконфигурирование по протоколу TR-069
По протоколу TR-069 возможно произвести полное конфигурирование устройства, обновление
программного обеспечения, чтение информации об устройстве (версия ПО, модель, серийный
номер и т.д), загрузку и выгрузку целого файла конфигурации, удаленную перезагрузку
устройства.
