Руководство по эксплуатации IP-телефонов серии VP
89

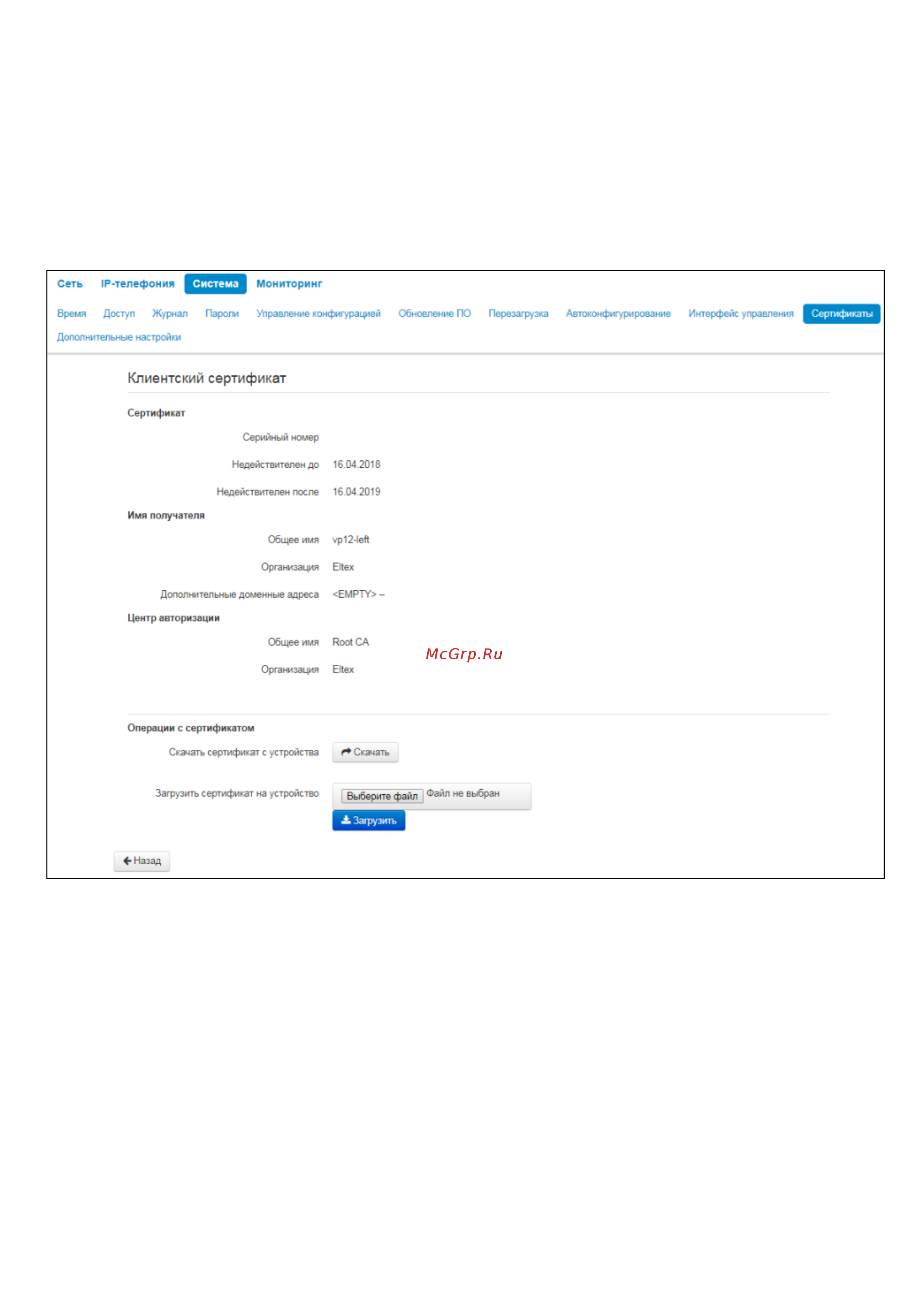

Клиентский сертификат
Клиентский сертификат используется при исходящих соединениях по протоколу SIP с
использованием TLS.
•
Серийный номер
— серийный номер выбранного сертификата;
•
Недействителен до
—дата начала действия сертификата;
•
Недействителен после
—дата окончания действия сертификата;
•
Имя получателя
—данные о получателе сертификата (Общее имя, Организация,
Дополнительные доменные адреса);
•
Центр авторизации
—данные о центре авторизации (Общее имя, Организация).
