a)
b)

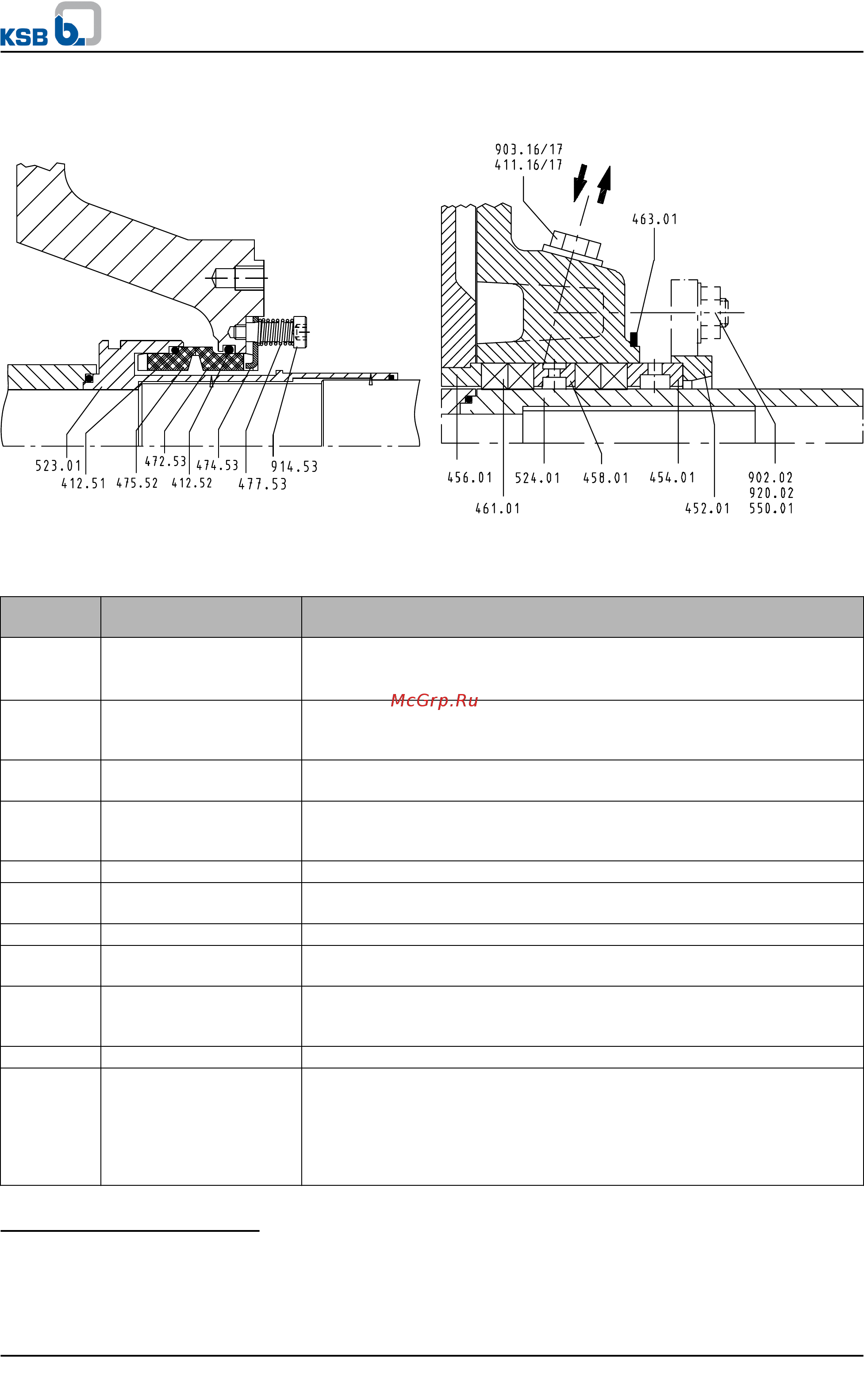

Рисунок 24: a) Торцевое уплотнение 4K; b) Сальник с охлаждением
Номер
детали
Наименование Комплект поставки
101 Корпус насоса
с уплотнительным кольцом 411.01
25)
/.02
25)
/.031
25)
/.10, болтом с
шестигранной головкой 901.01, резьбовым штифтом 902.01, резьбовой
заглушкой 903.01
25)
/.02
25)
/.03
25)
, шестигранной гайкой 920.01
135.01
26)
Износозащитная стенка с уплотнительным кольцом 411.13, кольцевым уплотнением круглого
сечения 412.05/.75, болтом с шестигранной головкой 901.03, болтом с
внутренним шестигранником 914.05
163
27)
Напорная крышка
(крышка A)
163 Напорная крышка (с
привинченным корпусом
сальника)
с плоским уплотнением 400.05, уплотнительным кольцом 411.26, болтом
с шестигранной головкой 901.22
183 Опорная лапа с винтом с внутренним шестигранником 914.04, пружинной шайбой 930.01
210 Вал со шлицевой гайкой 920.21, стопорной пластиной 931.01, призматической
шпонкой 940.01/.02
230 Рабочее колесо с плоским уплотнением 400,04
320.02 Радиально-упорный
шарикоподшипник
322.01 Роликоподшипник с
цилиндрическими
роликами
330 Корпус подшипника
330 Корпус подшипника, в
комплекте
с крышкой подшипника 360.01, корпусом подшипника 382, плоским
уплотнением 400.01, уплотнительным кольцом 411.46, кольцом круглого
сечения 412.02, радиальным уплотнением 421.01/.02, упорной шайбой
550.23, регулятором уровня масла 638, пробкой отверстия для удаления
воздуха 672, резьбовой заглушкой 903.46, винтом с внутренним
шестигранником 914.01/.02, стопорным кольцом 932.01/.03
25)
если
имеется
26)
у
250-315 щелевое кольцо 502.01 вместо износозащитной стенки
27)
при исполн
ении с торцевым уплотнением
9 Сопутствующая документация
KWP
79 из 88
