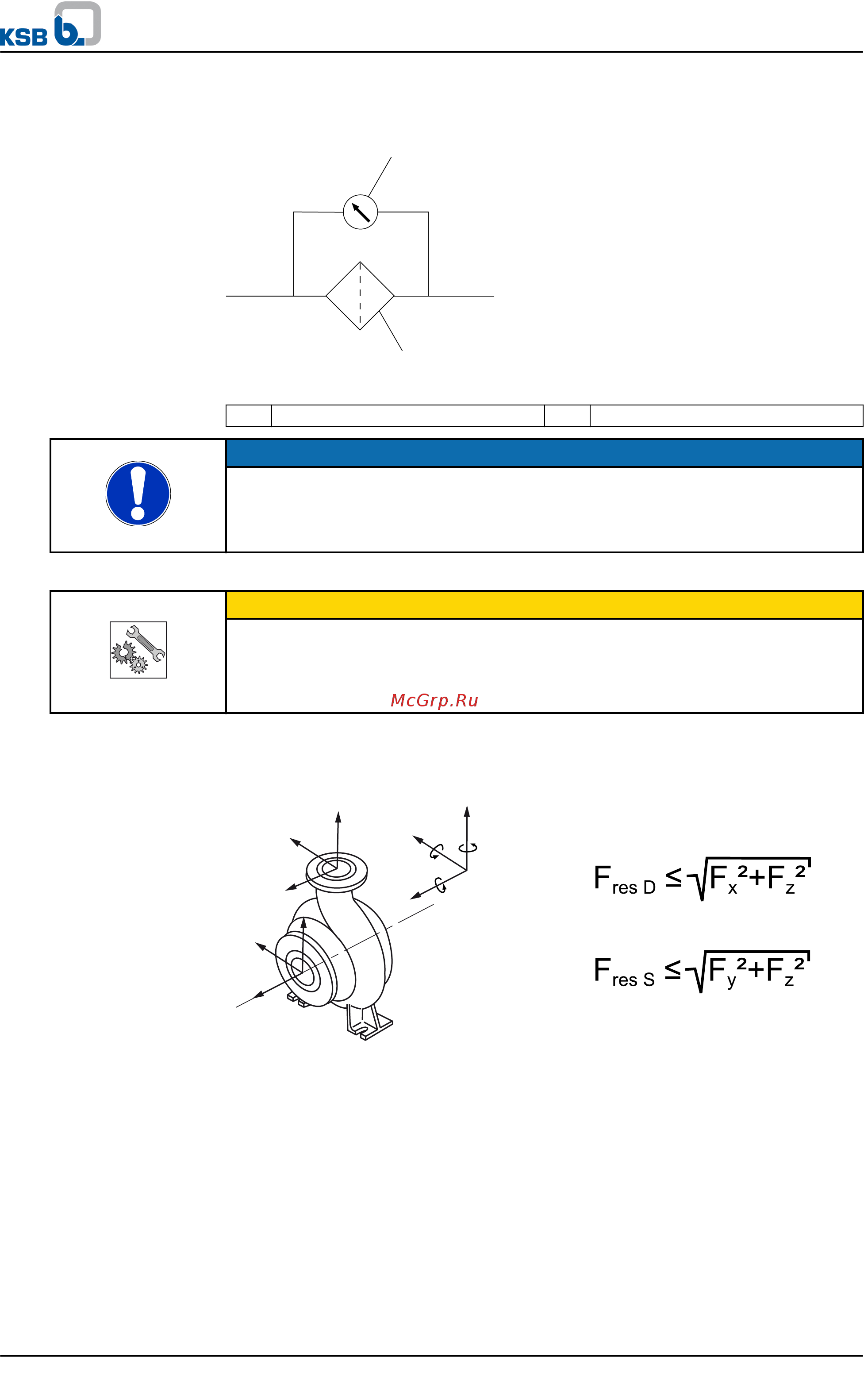

3. При необходимости установить фильтр в трубопровод (см. рисунок: «Фильтр в
трубопроводе»).
1
2
Рисунок 11: Фильтр в трубопроводе
1 Дифференциальный манометр 2 Фильтр
УКАЗАНИЕ
Использовать фильтр с проволочной сеткой диаметром 0,5 мм и 0,25 мм из
коррозионностойких материалов.
Применять фильтр для трубопровода с тройным сечением.
Хорошо зарекомендовали себя колпачковые фильтры.
4. Соединить насосный патрубок с трубопроводом.
ВНИМАНИЕ
Агрессивные протравочные и моющие средства
Повреждение насоса!
▷
Вид и продолжительность работы в режиме очистки трубопроводов методом
промывки или протравливания зависят от материалов корпуса и уплотнений.
5.4.2 Допустимые силы и моменты на насосных патрубках
[+]
F
y
F
z
F
x
F
x
F
z
F
y
F
x
F
z
F
y
M
y
M
z
M
x
Силы и моменты на насосных патрубках
Допустимые результирующие усилия
определяются по формулам:
Значения усилий и моментов действительны только для статических нагрузок на
трубопроводы. При превышении этих значений необходима дополнительная
проверка.
Если потребуются расчетные доказательства прочности - значения только по
запросу.
Данные справедливы для установки насоса на полностью залитой бетоном опорной
плите, привинченной к жесткому, ровному фундаменту.
Силы и моменты установлены согласно API 610 (6-е издание), табл. 2, двойные (2)
значения.
Величина коррекции в зависимости от материала и температуры (см. приведенную
диаграмму).
5 Установка/монтаж
KWP
27 из 88
