5 Установка/монтаж
5.1 Правила техники безопасности
ОПАСНОСТЬ
Ненадлежащая установка во взрывоопасных зонах
Опасность взрыва!
Повреждение насосного агрегата!
▷
Соблюдайте действующие предписания по взрывозащите.
▷ Соблюдать указания в техпаспорте и на заводской табличке насоса и
двигателя
5.2 Проверка перед началом установки
Место установки
ПРЕДУПРЕЖДЕНИЕ
Установка на незакрепленные и ненесущие фундаменты
Травмы и материальный ущерб!
▷
Фундамент должен быть выполнен из бетона достаточной прочности (мин.
класс Х0) в соответствии с DIN 1045.
▷ Бетон фундамента должен схватиться до установки насосного агрегата.
▷ Устанавливать агрегат только на горизонтальные и ровные поверхности.
▷ Соблюдать указание веса на монтажном чертеже.
1. Проверить место установки.
Место установки должно быть подготовлено в соответствии с размерами,
указанными на размерной схеме и установочном чертеже
5.3 Установка насосного агрегата
Установить насосный агрегат строго в горизонтальном положении.
ОПАСНОСТЬ
Повышенная температура в результате ненадлежащей установки
Опасность взрыва!
▷
Обеспечить самовентиляцию насоса за счёт горизонтальной установки.
5.3.1 Установка на фундамент
1
2
43

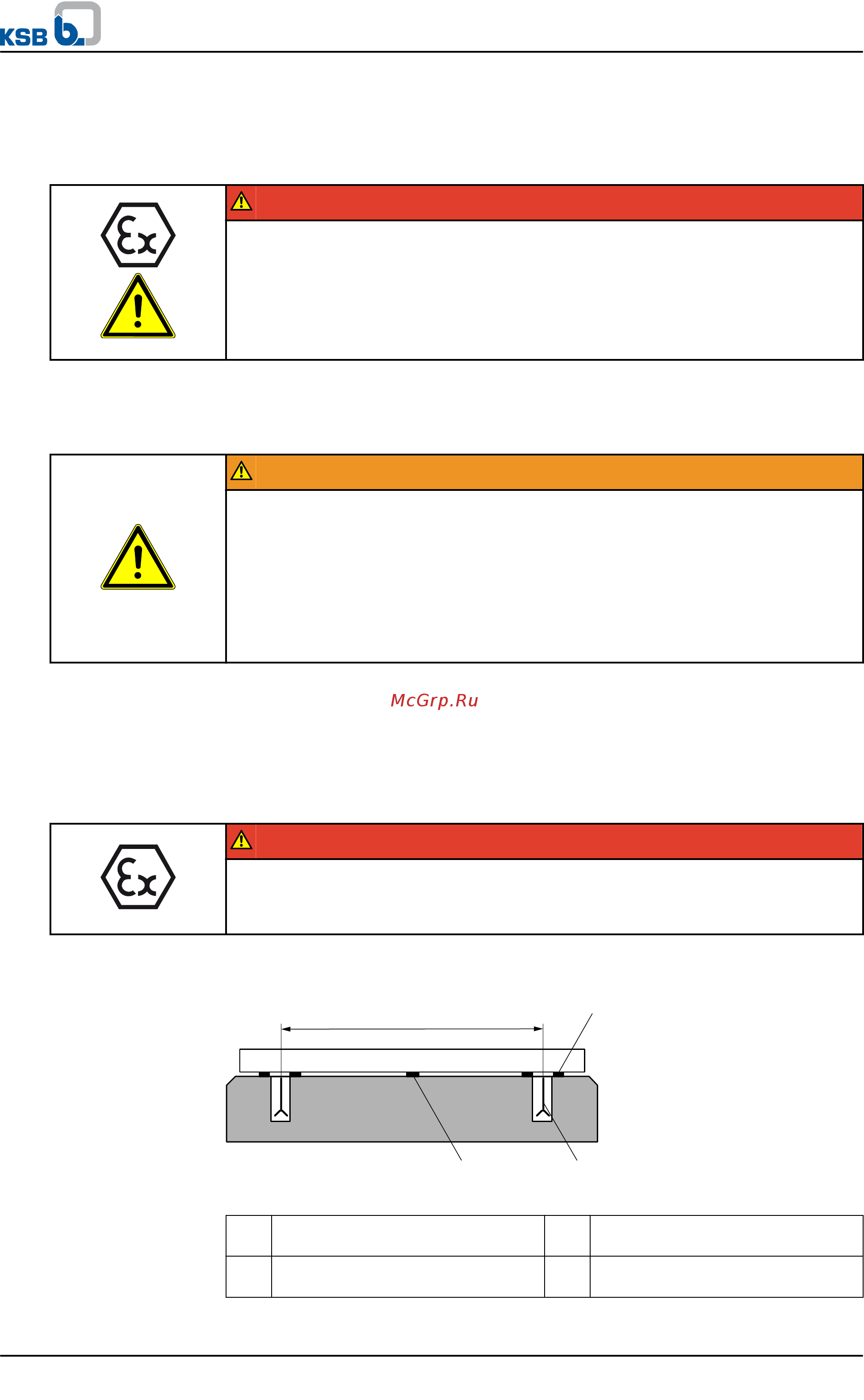

Рисунок 9: Уложить подкладные пластины
1 Расстояние между
фундаментными болтами
2 Подкладная пластина
3 Подкладная пластина при
расстоянии > 800 мм
4 Фундаментный болт
