D00481
D00476
D00475
1
3
2

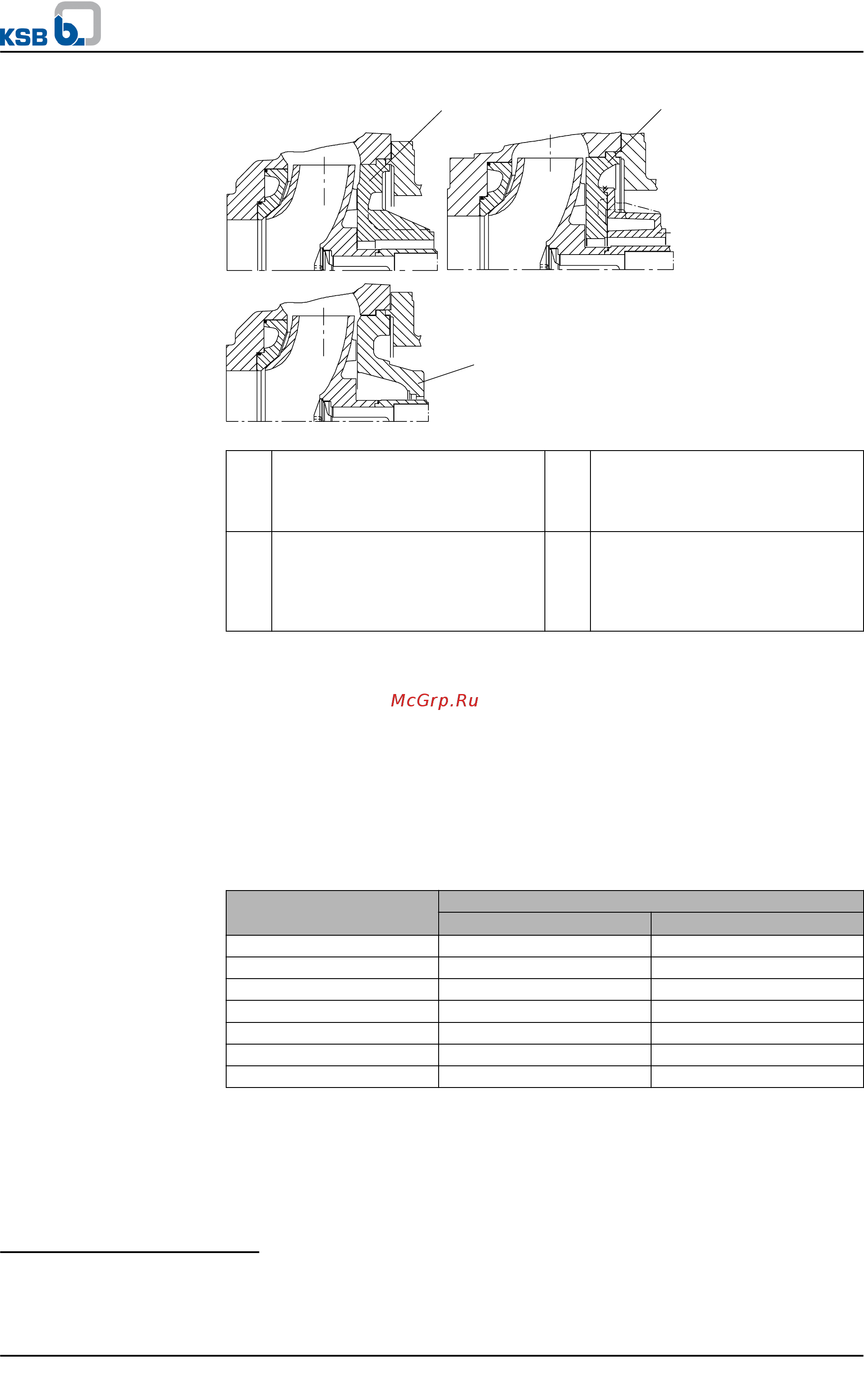

1 Напорная крышка с прилитым
корпусом сальника (исполнение
корпуса 2); вариант материала:
GN, GC
2
, C
2
, C
2
K
2 Напорная крышка с привинченным
корпусом сальника (исполнение
корпуса 3); вариант материала:
GH, H
3 При наличии торцевого
уплотнения: Напорная крышка с
конической уплотнительной
камерой (крышка А); вариант
материала: GN, GC
2
, C
2
, C
2
K , GH, H
Рабочее колесо
▪ различные типы рабочих колес, в зависимости от применения (⇨ Глава 2.3
Страница 9)
▪
Лопатки на тыльной стороне рабочего колеса уменьшают осевой ход
Подшипниковый узел
▪ подшипники качения с масляной смазкой
▪
Процессный корпус подшипников с осевой регулировкой ротора для регулировки
зазора между рабочим колесом и износозащитной стенкой
Таблица 8: Стандартный подшипник
Корпус подшипника Подшипник качения
Сторона насоса
4)
Сторона двигателя
5)
P03ax NU 409 2 x 7309 BG
P04ax NU 411 2 x 7311 BG
P05ax NU 413 2 x 7313 BG
P06x NU 413 2 x 7313 BG
P08sx NU 416 2 x 7319 BG
P10ax NU 324 2 x 7224 BG
P12sx NU 324 2 x 7224 BG
Данные о соответствующем исполнении корпуса подшипников указываются в
техпаспорте.
Уплотнение вала
▪ Вал в зоне уплотнения вала со сменной защитной втулкой вала
▪
Сальниковая набивка
Описание конструкции
Используемые
подшипники
4)
согл
асно DIN 5412
5)
согласн
о DIN 628
4 Описание насоса/насосного агрегата
KWP
19 из 88
