KSB KWP K 40-250 [35/88] Опасность
![KSB KWP K 40-250 [35/88] Опасность](/views2/1580617/page35/bg23.png)
1
3
2

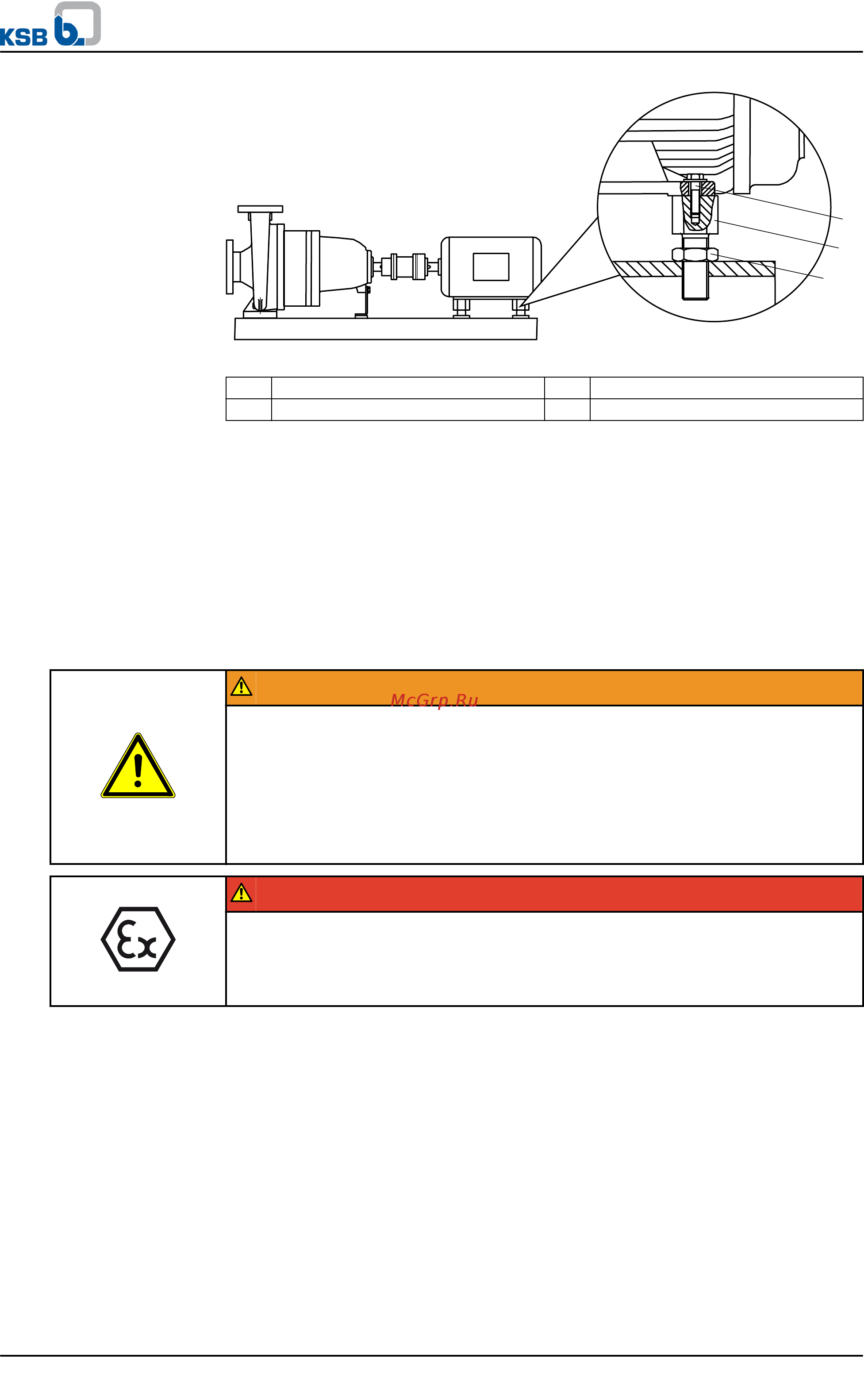

Рисунок 16: Двигатель с установочным винтом
1 Винт с шестигр. головкой 2 Установочный винт
3 Контргайка
✓ Ненадлежащая центровка муфты (⇨ Глава 5.6.1 Страница 32).
✓
Кожух муфты и при необходимости защитный козырек демонтированы.
1. Ослабить болты с шестигранными головками (1) на двигателе и контргайки (3)
на опорной плите.
2. Установочные винты (2) поворачивать вручную или гаечным ключом, пока
муфта не займет надлежащее положение.
3. Снова затянуть болты с шестигранной головкой (1) на двигателе и контргайки (3)
на опорной плите.
4. Проверить работу муфты/вала.
Муфта/вал должны легко проворачиваться рукой.
ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷
Эксплуатировать насосный агрегат только при наличии кожуха муфты.
Если по настоятельному желанию заказчика KSB защитный кожух муфты
исключается из комплекта поставки, то пользователь должен самостоятельно
установить защиту.
▷ При выборе кожуха муфты следует соблюдать соответствующие директивы.
ОПАСНОСТЬ
Опасность возгорания от искр, образующихся при трении
Опасность взрыва
!
▷ Для кожухов муфт следует выбирать такие материалы, которые в случае
механического контакта не образуют искр (см. DIN EN 13463-1).
5. Установить на место кожух муфты и, при необходимости, защитный козырек.
6.
Проверить расстояние между муфтой и кожухом.
Запрещено касаться муфты и кожуха.
5.7.2 Двигатели без установочного винта
Компенсация разницы высоты осей насоса и двигателя осуществляется с помощью
подкладных пластин.
5 Установка/монтаж
KWP
35 из 88
