1

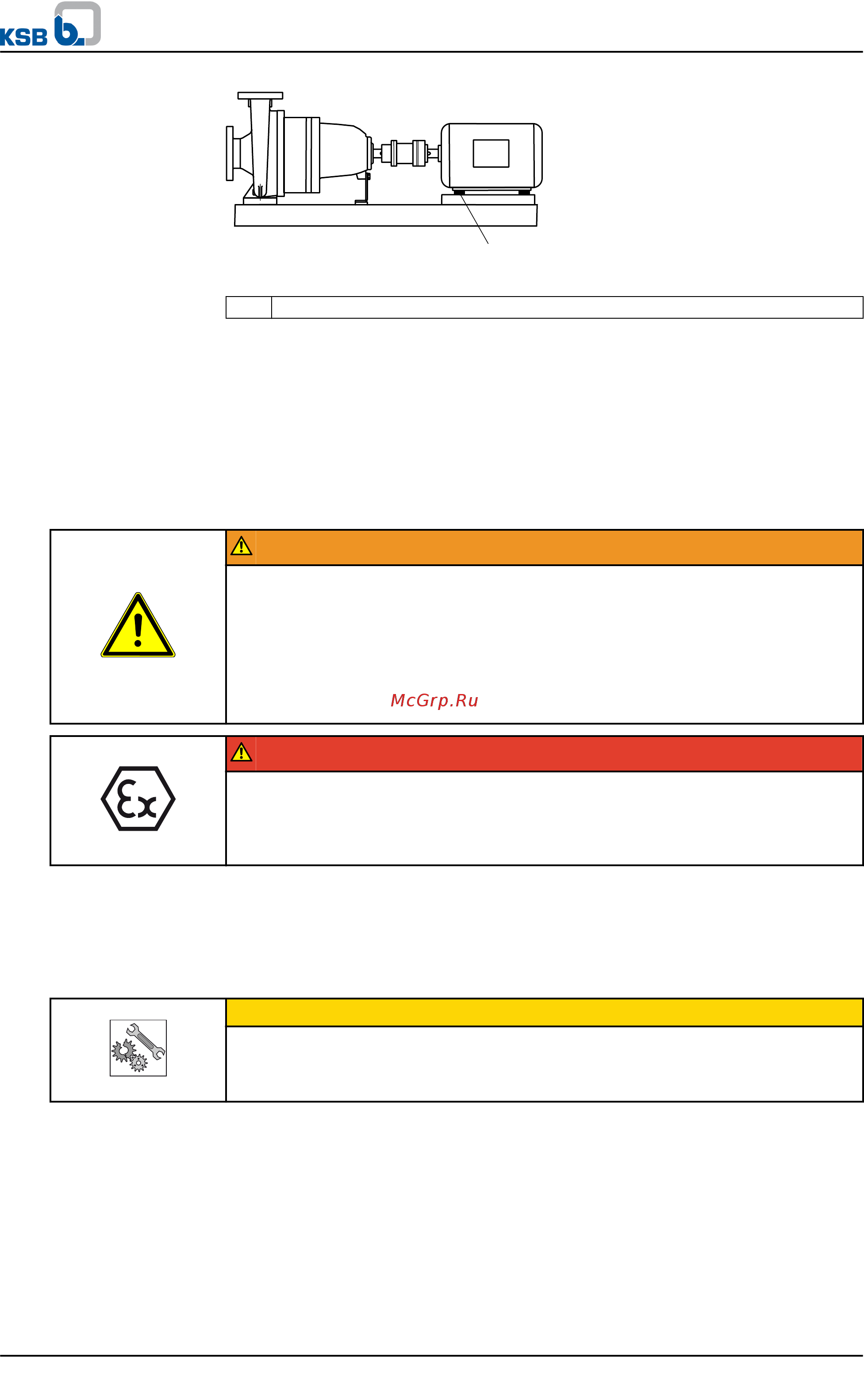

Рисунок 17: Насосный агрегат с подкладной пластиной
1 Подкладная пластина
✓ Ненадлежащая центровка муфты (⇨ Глава 5.6.1 Страница 32).
✓
Кожух муфты и при необх. защитный козырек демонтированы.
1. Ослабить болты с шестигранной головкой на двигателе.
2. Укладывать подкладные пластины (1) под опоры двигателя таким образом,
чтобы была компенсирована разница высот осей.
3. Снова затянуть винты с шестигранной головкой.
4. Проверить работу муфты/вала.
Муфта/вал должны легко проворачиваться рукой.
ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷
Эксплуатировать насосный агрегат только при наличии кожуха муфты.
Если по настоятельному желанию заказчика KSB защитный кожух муфты
исключается из комплекта поставки, то пользователь должен самостоятельно
установить защиту.
▷ При выборе кожуха муфты следует соблюдать соответствующие директивы.
ОПАСНОСТЬ
Опасность возгорания от искр, образующихся при трении
Опасность взрыва
!
▷ Для кожухов муфт следует выбирать такие материалы, которые в случае
механического контакта не образуют искр (см. DIN EN 13463-1).
5. Установить на место кожух муфты и, при необходимости, защитный козырек.
6.
Проверить расстояние между муфтой и кожухом.
Запрещено касаться муфты и кожуха.
5.7.3 Агрегаты с ременным приводом
ВНИМАНИЕ
Неправильное натяжение
Недостаточная передача мощности, повышенный износ клинового ремня!
▷
Всегда обеспечивать правильное натяжение клинового ремня.
✓ Кожух ремня снят.
✓
Клиновой ремень со слишком слабым или слишком сильным натяжением (⇨
Глава 5.6.2.4 Страница 34).
1. Поднимать или опускать опорный кронштейн двигателя 81-54.01, вращая
резьбовые штанги 904.23/904.24, до тех пор, пока не будет достигнуто
правильное натяжение клинового ремня.
Силы натяжения (⇨ Глава 5.6.2.4 Страница 34)
5 Установка/монтаж
36 из 88
